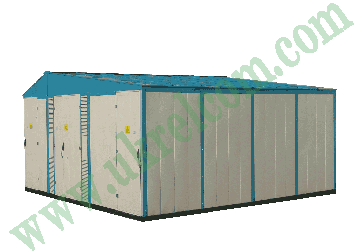

Подстанции трансформаторные комплектные в блок-модуле БКТП – 400-2500/10(6)/0,4 (0,69) (сендвичного типа)

Одно или двухтрансформаторные подстанции предназначены для приема электрической энергии трехфазного тока частотой 50Гц, номинальным напряжением 6(10)кВ, преобразования ее в напряжение 0,4 (0,69)кВ и распределения ее потребителям в районах с умеренным или холодным климатом (от -60ºС до +45ºС).

Условия эксплуатации:
  • высота установки над уровнем моря не более 1000 м;
  • температура окружающего воздуха от минус 60º С до плюс 40º С;
  • окружающая среда – невзрывоопасная, не содержащая токопроводящей пыли, агрессивной пыли и паров в концентрациях, разрушающих металлы и изоляцию.

Подстанции трансформаторные комплектные в блок-модуле БКТП поставляются в блочно-модульном здании из утепленных блоков типа «сэндвич». Толщина «сэндвич»-панели – не менее 80мм, пол – утепленный, крыша – двускатная с защитой дверных и воротных проемов от затекания воды и образования наледи. Для обогрева отсека УВН и РУНН применяются только конвекторные нагреватели.

В подстанции трансформаторные комплектные в блок-модуле БКТП предусмотрены освещение напряжением 220В 50 Гц, переносное освещение напряжением 36В 50 Гц, система противопожарной сигнализации, охранная сигнализация, система кондиционирования и вентиляции.

Конструктивно 2КТП состоит из блок-модулей, соединенных между собой, в которых размещены отсеки:

  • отсек распределительного устройства со стороны высокого напряжения (РУВН);
  • отсек силовых трансформаторов;
  • отсек распределительного устройства со стороны низкого напряжения (РУНН).

Устройство со стороны высшего напряжения должно быть выполнено на ячейках типа КСО с применением вакуумного выключателя типа BB/TEL (или ячейках RM6 марки Merlin Gerin компании Schneider Electric ).

Силовой трансформатор устанавливается как масляный, серии ТМ, ТМГ, ТМЗ, так и сухой, серии ТСГЛ.

В отсеке низкого напряжения устанавливаются КТП общепромышленного типа или панели типа ЩО. В качестве коммутационных аппаратов используются выдвижные автоматические выключатели Schneider Electric, Moeller, LG, ЗАО «Контактор» (г. Ульяновск) и др.

Возможны различные варианты комплектации.

Блок-модули отдельно доставляются автомобильным или железнодорожным транспортом на место монтажа, где происходит стыковка блок-модулей между собой, электромонтажные и пуско-наладочные работы. Блок-модули устанавливаются на фундамент, выполненный из бетона, бетонных блоков, сварного металлического каркаса.

Производитель оставляет за собой право изменять габаритные размеры без уведомления заказчика, поэтому просьба уточнять габаритные размеры при необходимности.
