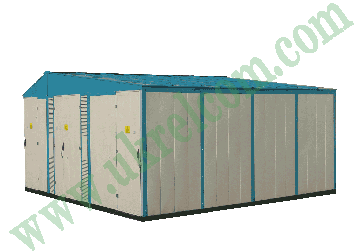

Підстанції трансформаторні комплектні в блок-модулі БКТП – 400-2500/10(6)/0,4 (0,69) (сендвічного типу)
Одна або двотрансформаторні підстанції призначені для прийому електричної енергії трифазного струму частотою 50 Гц, номінальною напругою 6 (10) кВ, перетворення її в напругу 0,4 (0,69) кВ і розподілу її споживачам в районах з помірним або холодним кліматом (від -60ºС до +45ºС).
Умови експлуатації:
-
висота установки над рівнем моря не більше 1000 м;
-
температура навколишнього повітря від мінус 60º С до плюс 40º С;
-
навколишнє середовище – невибухонебезпечне, що не містить струмопровідного пилу, агресивного пилу і пари в концентраціях, що руйнують метали і ізоляцію.
Підстанції трансформаторні комплектні в блок-модулі БКТП поставляються в блочно-модульному будівлі з утеплених блоків типу «» сендвіч;. « Товщина; » сендвіч; -панели – Проте 80мм, підлогу & Ndash; утеплений, – дах; двосхила із захистом дверних і комірних отворів від затікання води і утворення криги. Для обігріву відсіку УВН і РУНН застосовуються тільки конвекторні нагрівачі.
У підстанції трансформаторні комплектні в блок-модулі БКТП передбачені освітлення напругою 220В 50 Гц, переносне освітлення напругою 36В 50 Гц, система протипожежної сигналізації, охоронна сигналізація, система кондиціонування і вентиляції.

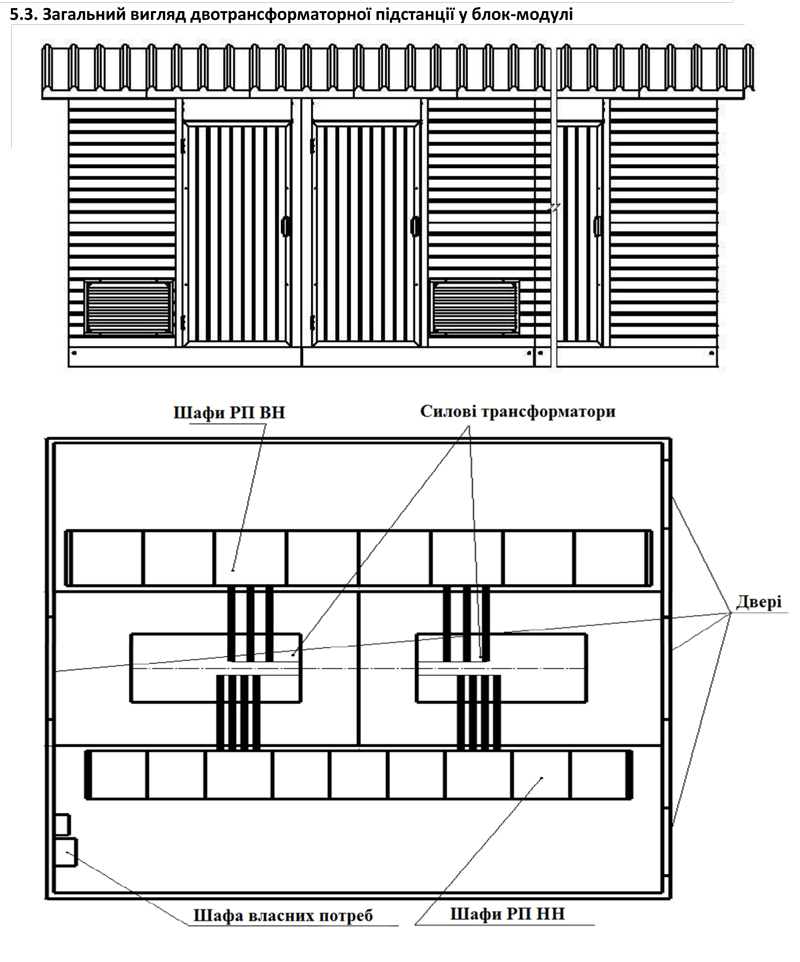

Конструктивно 2КТП складається з блок-модулів, з'єднаних між собою, в яких розміщені відсіки:
-
відсік розподільного пристрою з боку високої напруги (РУВН);
-
відсік силових трансформаторів;
-
відсік розподільного пристрою з боку низької напруги (РУНН).
Пристрій з боку вищої напруги має бути виконано на осередках типу КСО із застосуванням вакуумного вимикача типу BB / TEL (або осередках RM6 марки Merlin Gerin компанії Schneider Electric).
Силовий трансформатор встановлюється як масляний, серії ТМ, ТМГ, ТМЗ, так і сухий, серії ТСГЛ.
У відсіку низької напруги встановлюються КТП загальнопромислового типу або панелі типу ЩО. Як комутаційних апаратів використовуються висувні автоматичні вимикачі Schneider Electric, Moeller, LG, ЗАО «Контактор» (м. Ульяновск) и др.
Можуть бути різні варіанти комплектації.

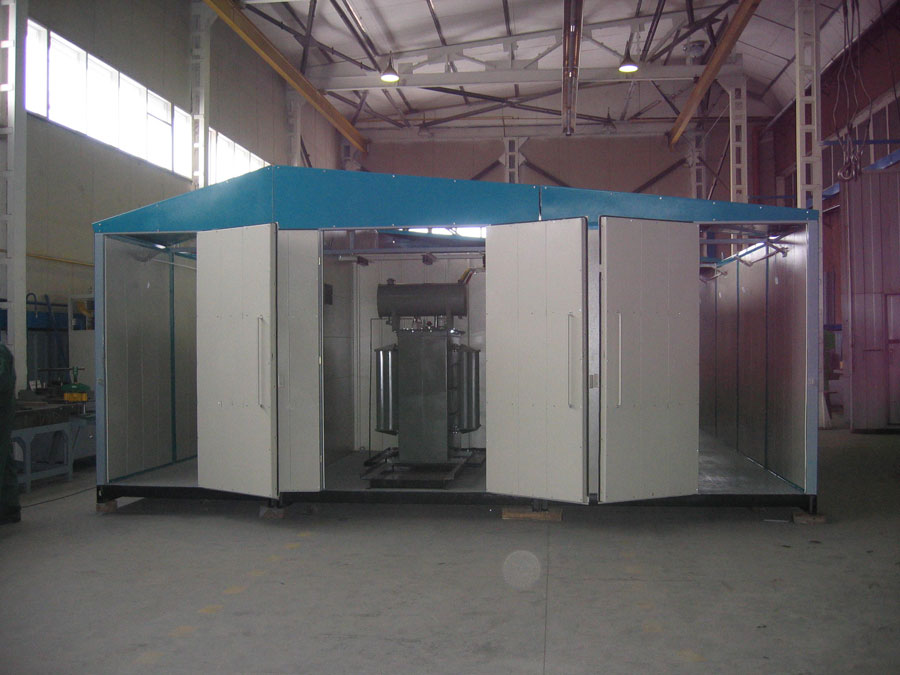

Блок-модулі окремо доставляються автомобільним або залізничним транспортом на місце монтажу,
де відбувається стиковка блок-модулів між собою, електромонтажні та пуско-налагоджувальні роботи.
Блок-модулі встановлюються на фундамент, виконаний з бетону, бетонних блоків, звареного металевого каркаса.
Виробник залишає за собою право змінювати габаритні розміри без повідомлення замовника, тому просимо уточнювати
габаритні розміри при необходімності.
|
