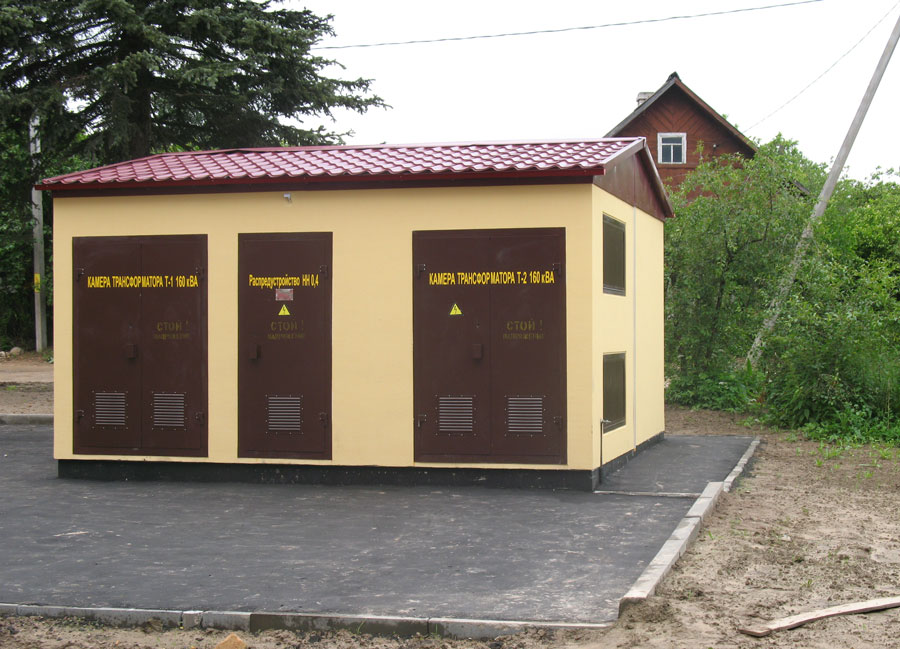

Підстанції трансформаторні комплектні в бетонній оболонці БКТПБ – 100-1600 / 10(6) / 0,4 (0,69) кВ

Блокові комплектні трансформаторні підстанції в бетонній оболонці (БКТПБ) призначені для прийому, перетворення і розподілу електричної енергії трифазного змінного струму частотою 50 Гц в мережах з ізольованою нейтраллю на боці 6 (10) кВ і глухозаземленою нейтраллю на боці 0,4 кВ.

БКТПБ є комплексним рішенням для електропостачання житлово-комунальних, громадських та промислових об'єктів, а також котеджних селищ і промислової забудови. Широкі функціональні можливості побудови схем дозволяють застосовувати підстанції в різних варіантах розподільних мереж середньої напруги: петльових, неавтоматизованих і автоматизованих магістральних мережах у якості прохідний або тупикової підстанції, а також на основі БКТПБ можуть бути реалізовані бистропроізводімие розподільні пункти.

Умови експлуатації:

  • висота над рівнем моря до 1000 м;
  • температура навколишнього повітря від -45º до+45º С;
  • верхнє значення відносної вологості повітря – 100% при температурі повітря 25ºС;
  • довкілля вибухо- і пожежобезпечна, що не містить струмопровідного пилу, хімічно агресивна.

Технічні дані

Номінальна напруга, кВ
на стороні ВН
на стороні НН

10 (6)
0.4
Найбільша робоча напруга на стороні ВН, кВ 12 (7.2)
Номінальний струм збірних шин, А
на стороні ВН
на стороні НН

400, 630, 1000, 1250
1600, 6300
Номінальний струм головних ланцюгів, А
н
а стороні ВН
на стороні НН

630, 1000,
630, 2000
Струм термічної стійкості (1с), кА
на стороні ВН
на стороні НН

16, 20
16, 20, 75
Струм електродинамічної стійкості, кА
на стороні ВН
на стороні НН

41, 51
35, 40, 200
Номінальна частота, Гц 50
Потужність силового трансформатора, кВА 100, 160, 250, 400, 630, 1000, 1250, 1600
Кількість силових трансформаторів, шт. 1, 2 і більше
Ступінь захисту БКТПБ по ГОСТ 14254 IP 43
Кліматичне виконання і категорія розміщення по ГОСТ 15150 У1
Термін служби, лет 40

БКТПБ розміщуються в бетонній оболонці і містять внутрішній коридор обслуговування, який дозволяє виробляти регламентні роботи з обладнанням в будь-який час року.

Підстанції комплектуються як маслонаповненими, так і сухими трансформаторами з діапазонами потужностей від 100 до 1600 кВА. Крім традиційних для такого типу підстанцій, кабельних вводів-висновків живлять і розподільних ліній ВН і НН, існує можливість реалізації повітряного вводу-виводу.

Відмінною особливістю БКТПБ є їх висока заводська готовність. Підстанції поставляються на місце установки з повністю змонтованими в межах модуля головними і допоміжними ланцюгами. Це дозволяє в значній мірі скоротити терміни і обсяг маніпуляцій, необхідних для введення підстанції в експлуатацію.

На вибір замовнику надається широка гама колірних рішень і можливих варіантів обробки для забезпечення гнучкого архітектурного образу підстанції, а також пропонується широкий асортимент дахів і їх обробки.

Крім стандартних виконань БКТПБ існує можливість розробки індивідуальних проектів, що відрізняються від типових нетрадиційної електричної схемою і різноманітністю архітектурних рішень.

Виробник залишає за собою право змінювати загальні розміри без попередження замовлення, тому слід встановити загальні розміри загальних розмірів за необхідності.
