Ячейки КСО - 304

Ячейки КСО 304 и шинные мосты ШМ и ШМР к ним предназначены для комплектации распределительных устройств напряжением 6 или 10 кВ переменного тока частотой 50 Гц систем с изолированной нейтралью. Вид климатического исполнения У3 по ГОСТ 15150- 69 – соответствуют категории IP20 с фасада и IР00 со стороны вводов/выводов.

Нормальными условиями работы ячеек КСО являются:
1. Высота над уровнем моря - не более 1000м;
2.Окружающая среда – невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
3. Скорость ветра до 36 м/с (скорость напора ветра до 800 Па);
4. Тип атмосферы – II по ГОСТ 15150
5. Значение рабочей температуры воздуха от минус 25°С до плюс 40°С

КСО комплектуются:
1. Разъединителями с заземляющими ножами РР/EL-10/630-1600А У2 – камеры 01, 02, 07, 10, 11, 14П, 14Л;
2. Выключателями нагрузки ВНР РА/EL-10/630-1000А У2 с пружинным приводом – камеры 03-06, 08,09 и 24;
3.Вакуумными выключателями (ВВ/ТЕL, ВР-1,VD…) с электромагнитным приводом –камеры 12В, 14В и 17В.
В камерах предусмотрен комплект защит - максимальная токовая защита, токовая отсечка, защита от замыкания на землю, контроль цепей напряжения автоматическое включение резерва (АВР); 4. Трансформаторы напряжения – камеры 10 и 11;
5.Трансформаторы собственных нужд - камеры 12В, 13В и 23.

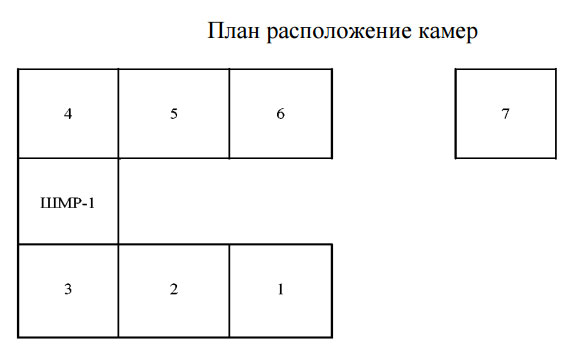

По заказу поставляются шкафы учета активной и реактивной энергии. При двухрядном исполнении распределительное устройство комплектуется шинными мостами с разъединителями (ШМР) или без них (ШМ). Шинные мосты устанавливаются только на крайние камеры. Расстояние между фасадами камер: 2000мм (ШМР-1, ШМ-1); 2500мм (ШМР-2, ШМ-2); 3000мм (ШМР-3, ШМ-3); 3500мм (ШМР-4, ШМ-4). Присоединение камер к внешней сети - кабельное. В камерах предусмотрены все блокировки, согласно нормативных документов.

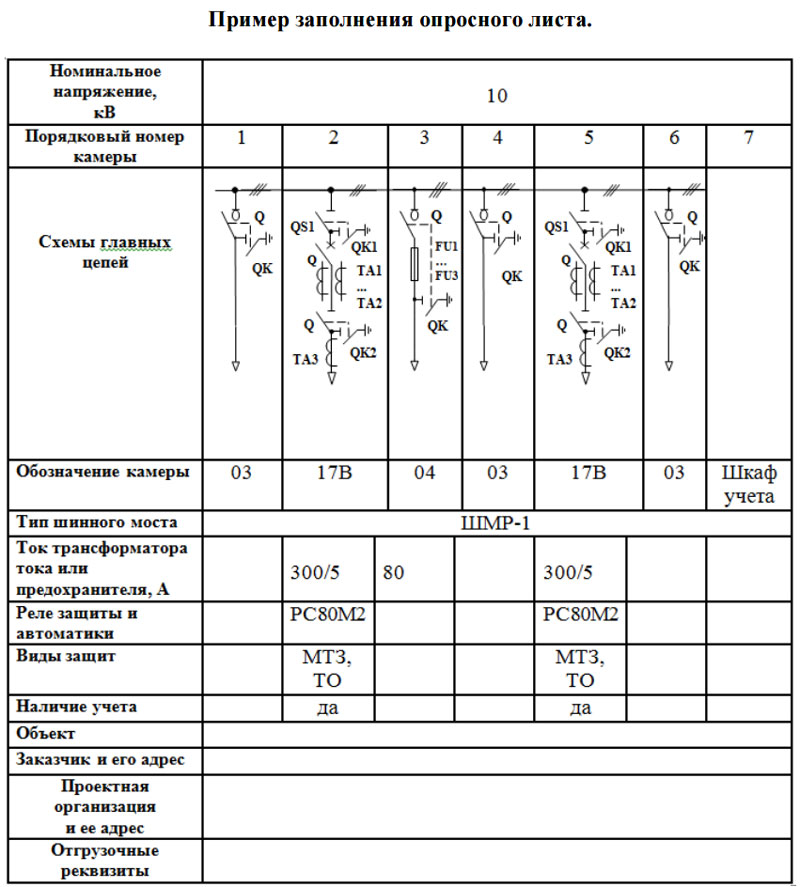

Пример заказа камеры КСО, сделанной по схеме 05, номинальным напряжением 10 кВ Камера КСО 304-05 У3 ТУ У 31.2-32679931-002:2004 Пример заказа камеры КСО с вакуумным выключателем, сделанной по схеме 13В, номинальным напряжением 10кВ
Камера КСО 304-13В У3 ТУ У 31.2-32679931-002:2004

Пример заказа шинного моста с разъединителями с расстоянием между фасадами камер 2500мм.
Шинный мост ШМР-2 У3 ТУ У 31.2-32679931-002:2004.
При заказе также необходимо указать платежные и отгрузочные реквизиты заказчика.

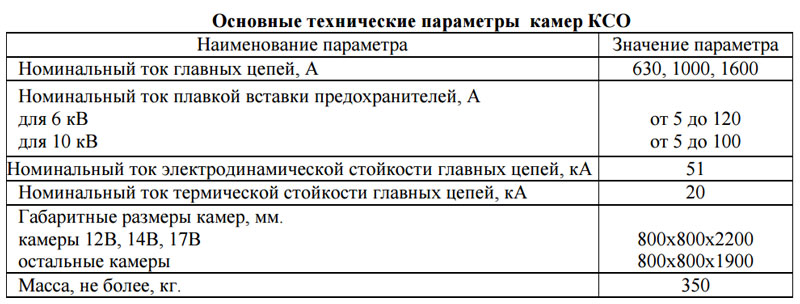

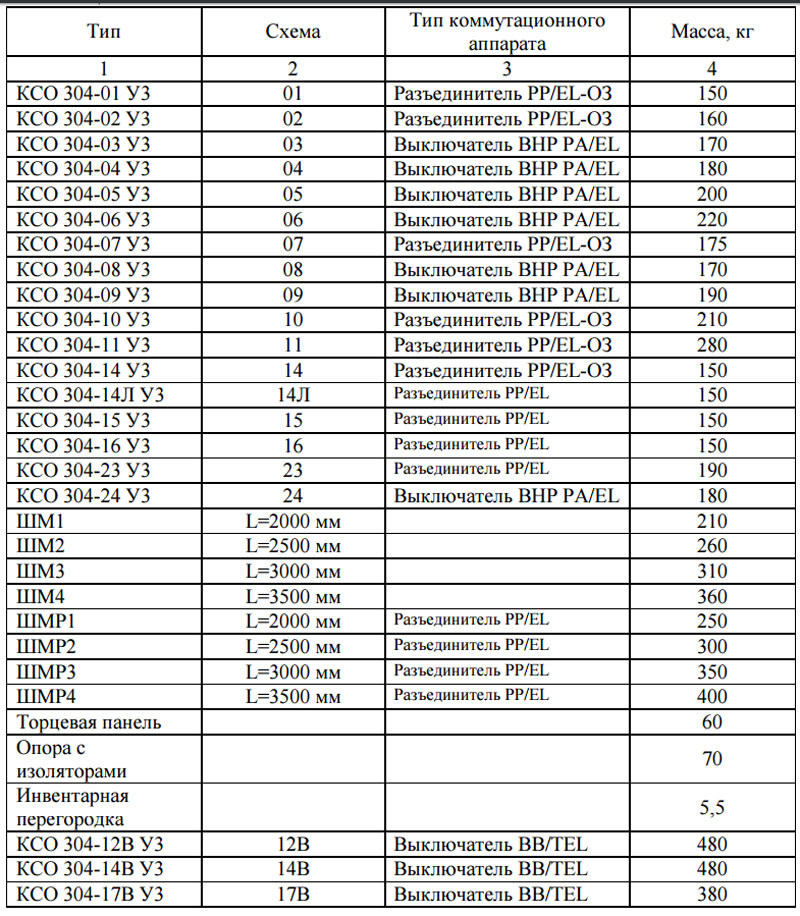

Таблица исполнений КСО

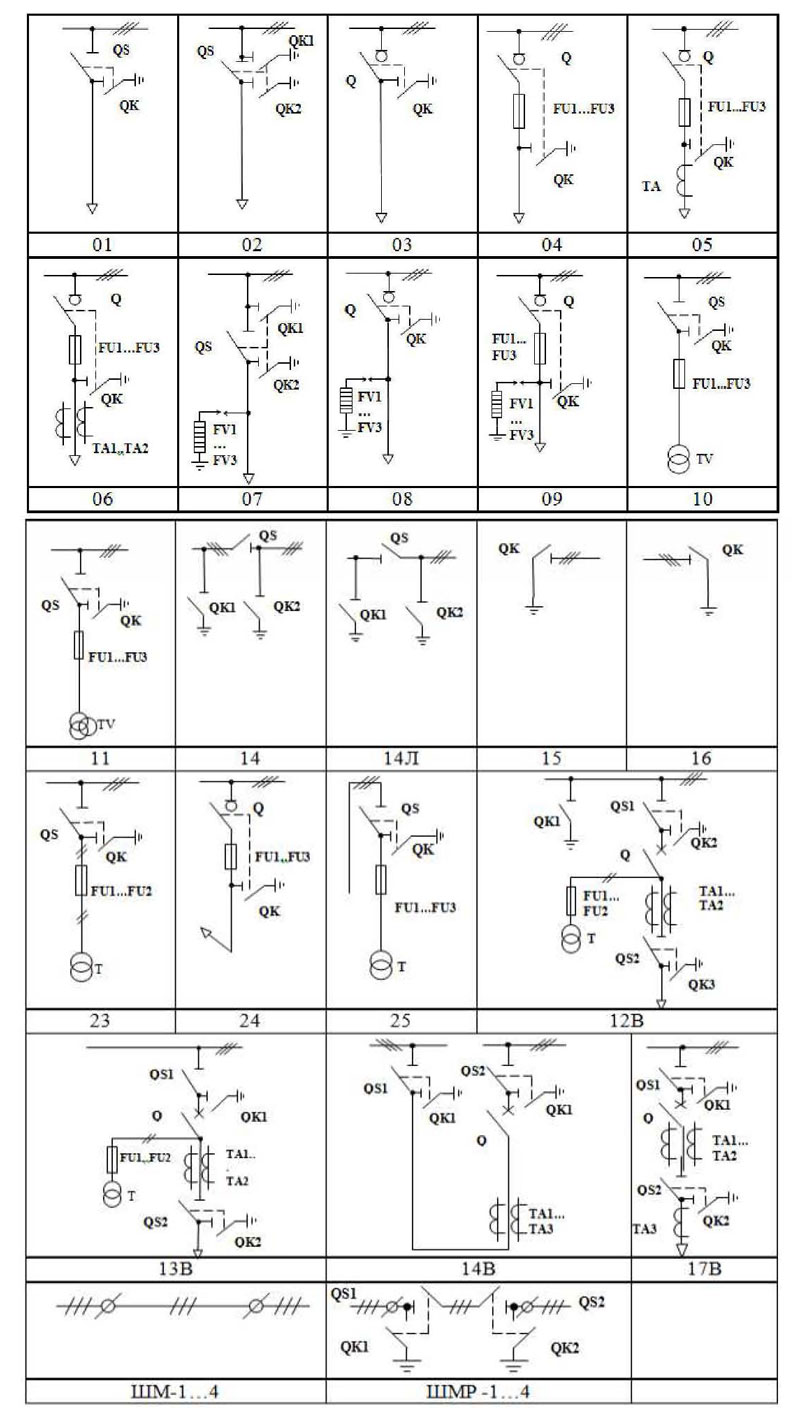

Схемы электрические принципиальные первичных соединений КСО

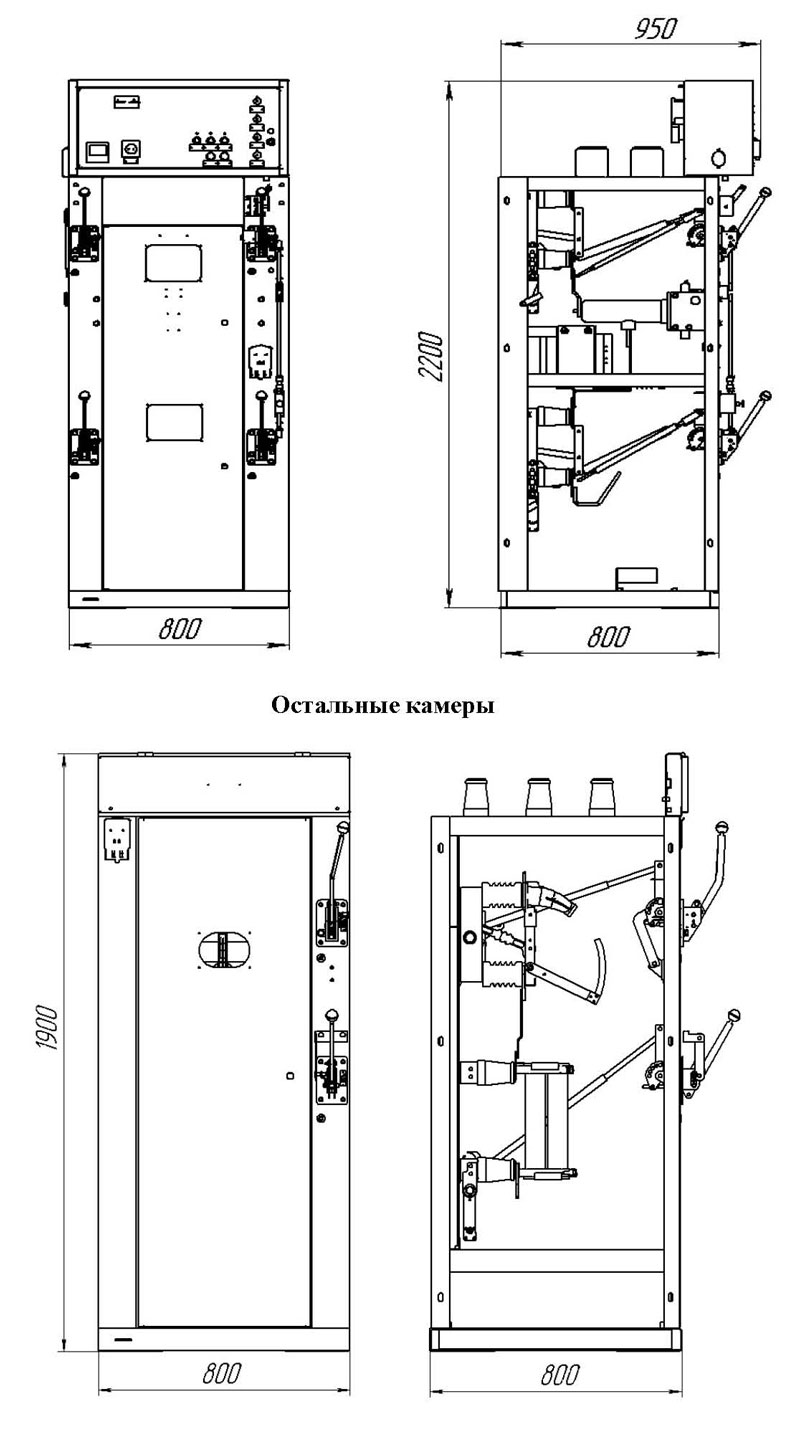

Габаритные и установочные размеры КСО 304: камеры 12В, 13В, 14В, 17В


Производитель КСО оставляет за собой право изменять габаритные размеры без уведомления заказчика, поэтому просьба уточнять габаритные размеры при необходимности.
