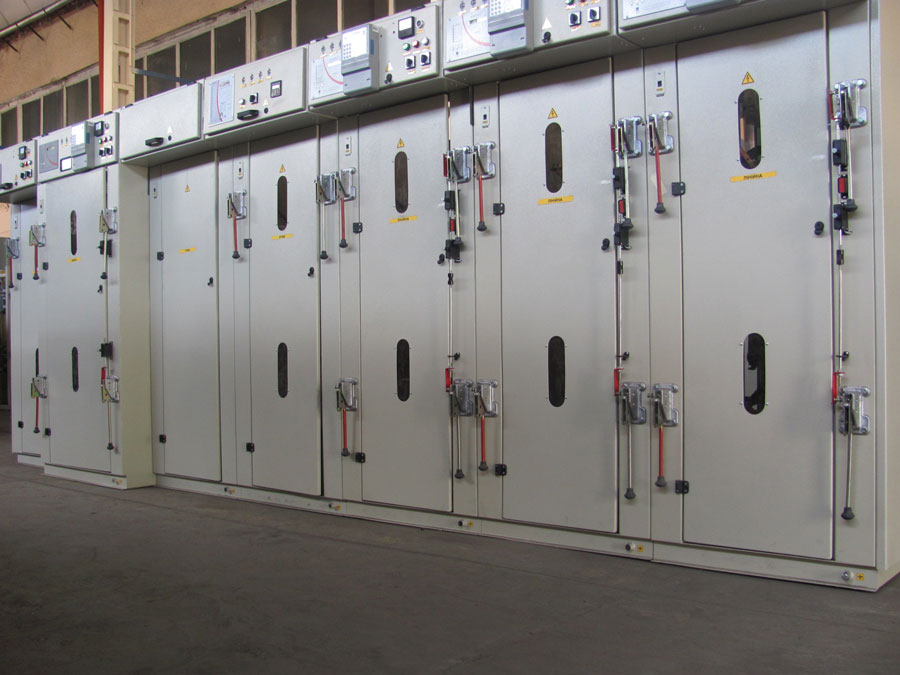

Ячейки КСО - 304

осередки КСВ 304 і шинні мости ШМ і ШМР до ??них призначені для комплектації розподільчих пристроїв напругою 6 або 10 кВ змінного струму частотою 50 Гц систем з ізольованою нейтраллю. Вид кліматичного виконання У3 по ГОСТ 15150 69 - відповідають категорії IP20 з фасаду і IР00 з боку вводів / висновків.

Нормальними умовами роботи осередків КСВ є:
1. Висота над рівнем моря - не більше 1000м;
2. Навколишнє середовище - вибухонебезпечне, що не містить струмопровідного пилу, агресивних газів і пари в концентраціях, що руйнують метали і ізоляцію;
3. Швидкість вітру до 36 м / с (швидкість напору вітру до 800 Па);
4. Тип атмосфери– II по ГОСТ 15150
5. Значення робочої температури повітря від мінус 25° С до плюс 40°С

КСО комплектуються:
1.Роз'єднувачами з заземлюючими ножами РР/EL-10/630-1600А У2 – камери 01, 02, 07, 10, 11, 14П, 14Л;
2. Вимикачами навантаження ВНР РА/EL-10/630-1000А У2 з пружинним приводом - камери 03-06, 08,09 и 24;
3.Вакуумними вимикачами (ВВ/ТЕL, ВР-1, VD ...) з електромагнітним приводом - камери 12В, 14В і 17В.
У камерах передбачений комплект захистів - максимальний струмовий захист, струмова відсічення, захист від замикання на землю, контроль ланцюгів напруги автоматичне включення резерву (АВР); 4. Трансформатори напруги - камери 10 і 11;
5.Трансформатори власних потреб - камери 12В, 13В і 23.

На замовлення поставляються шафи обліку активної і реактивної енергії. При двухрядном виконанні розподільний пристрій комплектується шинними мостами з роз'єднувачами (ШМР) або без них (ШМ). Шинні мости встановлюються тільки на крайні камери. Відстань між фасадами камер: 2000мм (ШМР-1, ШМ-1); 2500мм (ШМР-2, ШМ-2); 3000мм (ШМР-3, ШМ-3); 3500мм (ШМР-4, ШМ-4). Приєднання камер до зовнішньої мережі - кабельне. У камерах передбачені всі блокування, згідно нормативних документів.

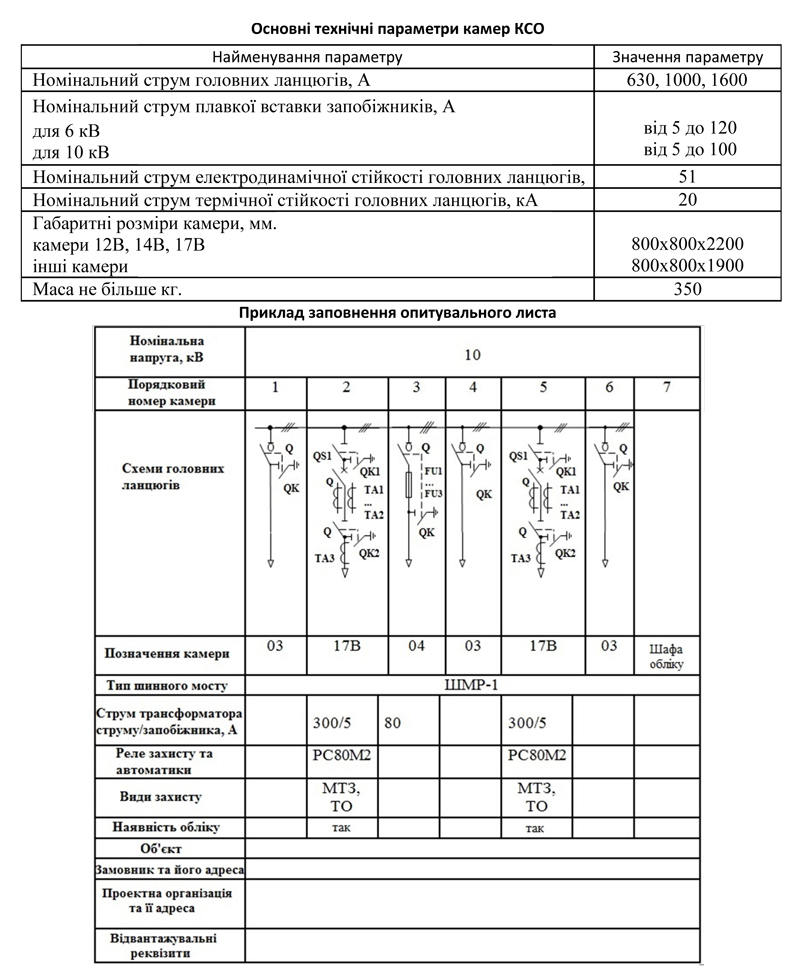

Приклад замовлення камери КСО, зробленої за схемою 05, номінальною напругою 10 кВ Камера КСО 304-05 У3 ТУ У 31.2-32679931-002: 2004 Приклад замовлення камери КСВ з вакуумним вимикачем, зробленої за схемою 13В, номінальним напругою 10кВ
Камера КСО 304-13В У3 ТУ У 31.2-32679931-002: 2004

Приклад замовлення шинного моста з роз'єднувачами з відстанню між фасадами камер 2500мм.
Шинный мост ШМР-2 У3 ТУ У 31.2-32679931-002:2004.
При заказе также необходимо указать платежные и отгрузочные реквизиты заказчика.

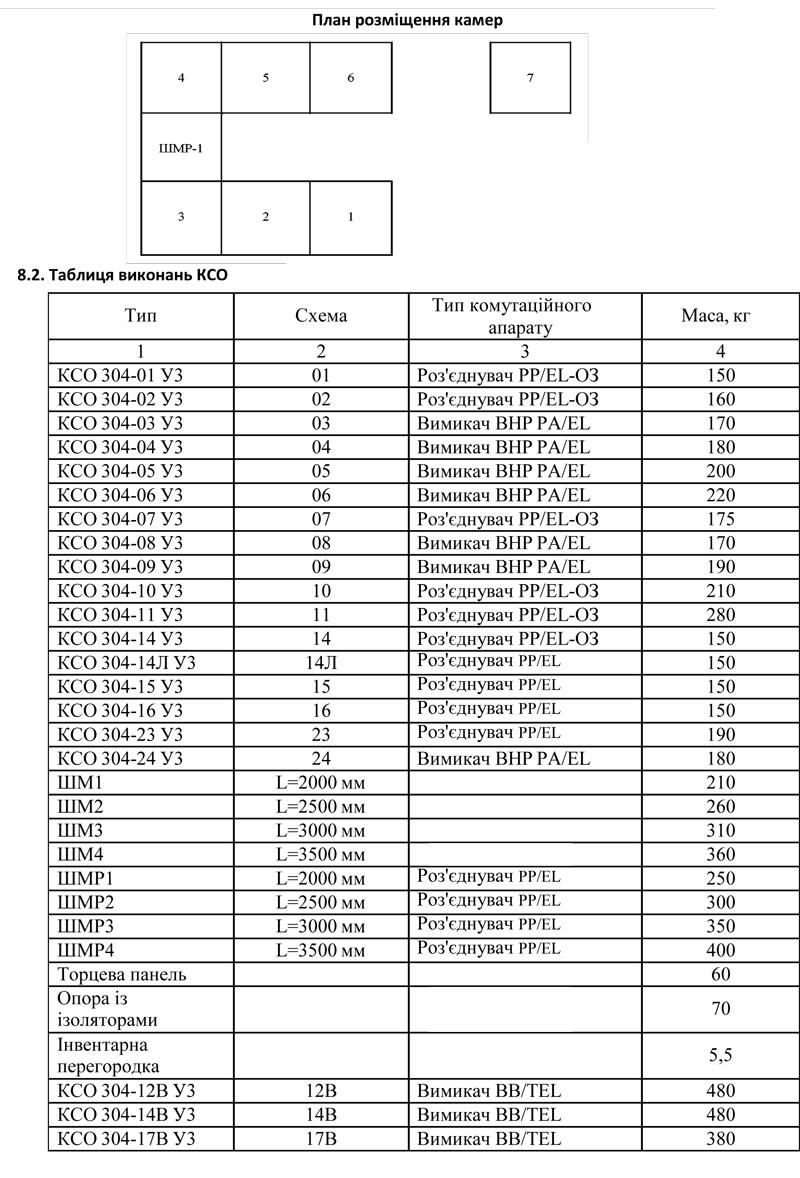

Таблица исполнений КСО

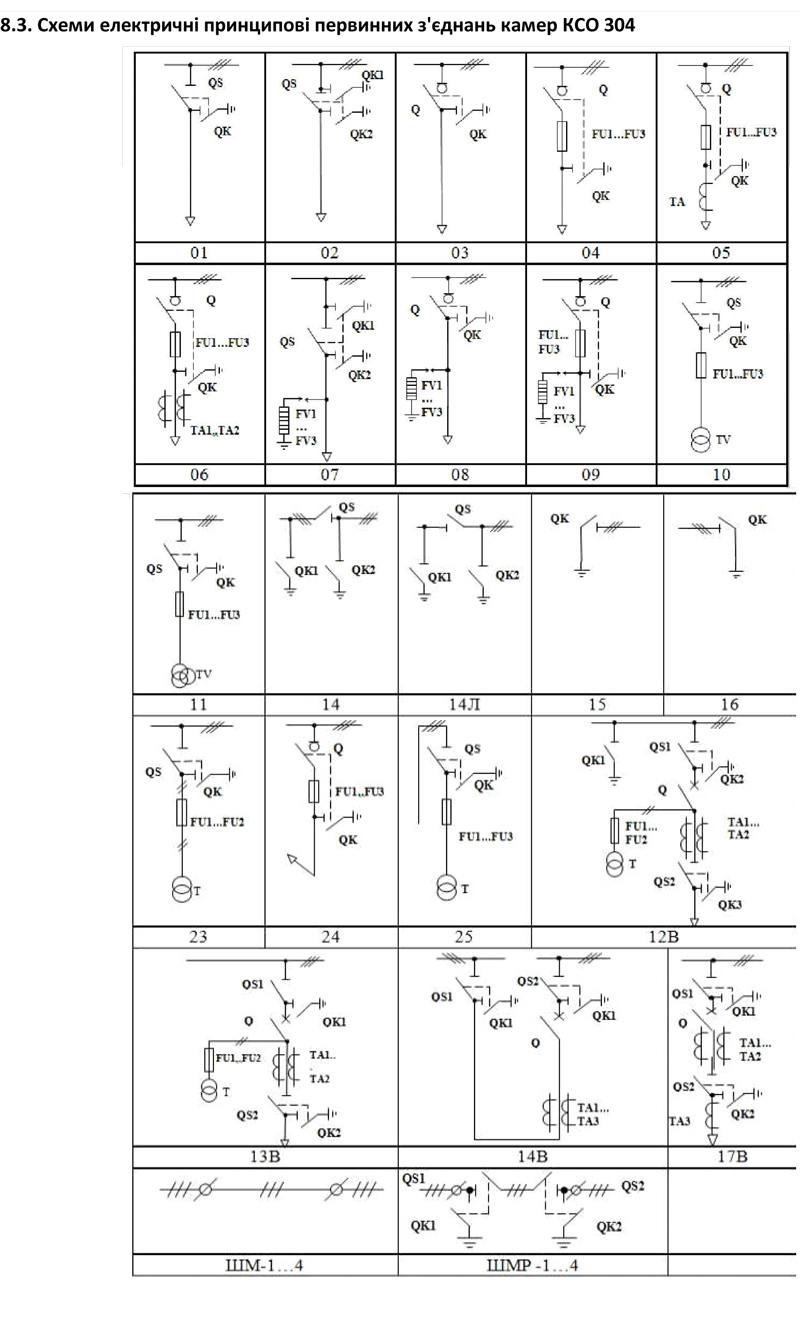

Схеми електричні принципові первинних з'єднань КСВ

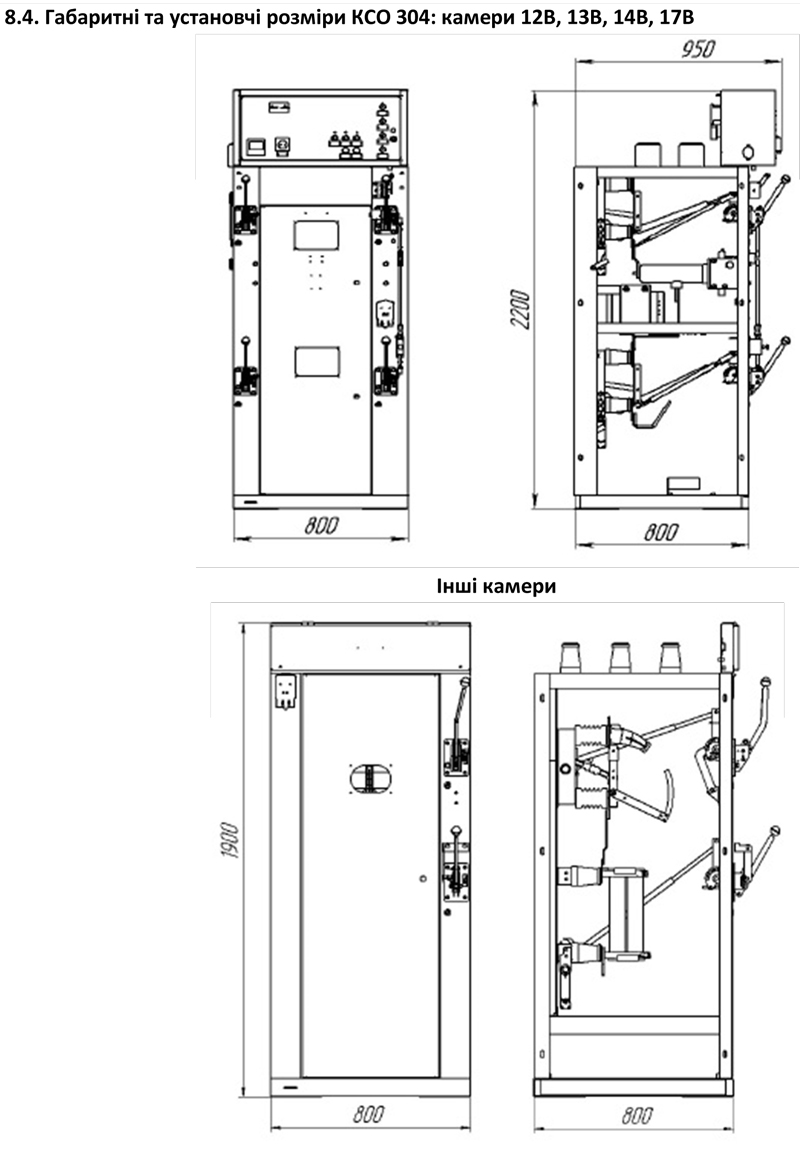

Габаритні і установочні розміри КСВ 304: камери 12В, 13В, 14В, 17В


Виробник КСВ залишає за собою право змінювати габаритні розміри без повідомлення замовника, тому просимо уточнювати габаритні розміри при необходімності.
