Подстанция трансформаторная комплектная для термообработки бетона КТП 80/0,38/0,055-0,095-001-У1(КТПТО-80У1)

КТПТО напряжением 380/55-95В мощностью 80 кВА наружной установки предназначена для электропрогрева и сушки бетона и мерзлого грунта с автоматическим регулированием температуры, а также для питания временного освещения и ручного трехфазного электроинструмента на напряжение 36 В в условиях строительных площадок. Термообработка бетона ускоряет процесс его отвердевания, а наличие автоматического регулирования температуры сокращает расход электроэнергии.

Климатическое исполнение и категория размещения-У1 по ГОСТ 15150-69.

Условия эксплуатации:

  • нижнее значение рабочей температуры воздуха- минус 45 С;
  • верхнее значение рабочей температуры воздуха плюс 40 С;
  • относительная влажность воздуха до 98% при плюс 25 С;
  • окружающая среда – невзрывоопасная, не содержащая токопроводящей пыли, а также агрессивных веществ в концентрациях, разрушающих изоляцию и токоведущие части КТП (подстанция трансформаторная комплектная) (атмосфера типа II по ГОСТ 15150-69);
  • высота установки над уровнем моря - не более 1000 м.

Технические данные

Номинальная мощность силового трансформатора, кВА 80
Номинальное напряжение на стороне ВН, В 380
Ступени напряжения на холостом ходу на стороне НН, В 55,65,75,85,90
Ток на стороне НН при напряжении 55-65 В, А 520
Ток на стороне НН при напряжении 75-85-95 В, А 471
Номинальная мощность независимого источника питания, кВА 2,5
Номинальное напряжение независимого источника питания, В 36
Диапазон автоматического регулирования температуры, ºС 0-100

В состав КТП (подстанция трансформаторная комплектная) входит:

  • трехфазный двухобмоточный трансформатор типа ТМТО-80У1 с естественным масляным охлаждением.
  • шкаф управления.

Шкаф управления и силовой трансформатор установлены на салазках. На крышке силового трансформатора установлен кожух для защиты обслуживающего персонала от случайных прикосновений к токоведущим частям.

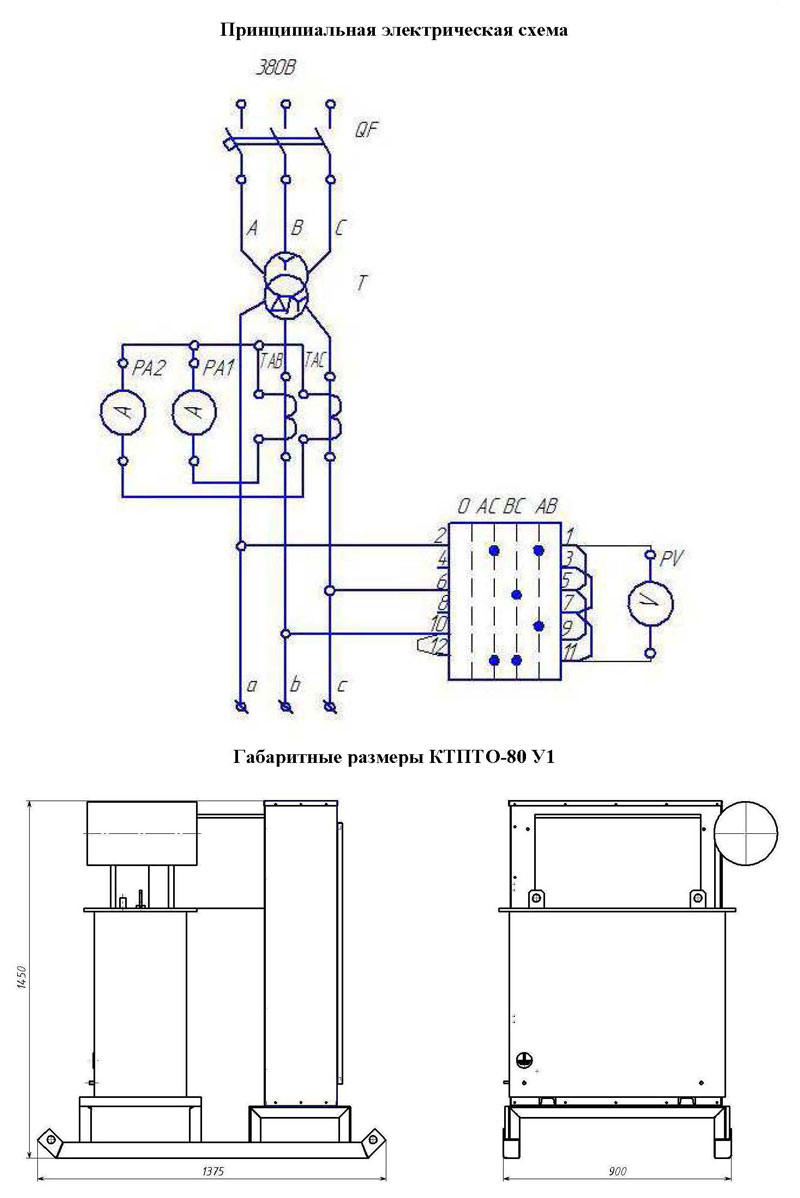

Производитель оставляет за собой право изменять габаритные размеры без уведомления заказчика, поэтому просьба уточнять габаритные размеры при необходимности.

Подстанция трансформаторная комплектная для термообработки бетона КТП 80
