Підстанції трансформаторні комплектні для термообробки бетону КТП 80/0,38/0,055-0,095-001-У1(КТПТО-80У1)

КТПТО напругою 380 / 55-95В потужністю 80 кВА зовнішньої установки призначена для електропрогрівання і сушки бетону і мерзлого грунту з автоматичним регулюванням температури, а також для живлення тимчасового освітлення і ручного трифазного електроінструмента на напругу 36 В в умовах будівельних майданчиків. Термообробка бетону прискорює процес його твердіння, а наявність автоматичного регулювання температури скорочує витрату електроенергії.

Кліматичне виконання і категорія розміщення-У1 по ГОСТ 15150-69.

Умови експлуатації:

  • нижнє значення робочої температури повітря - мінус 45 С;
  • верхнє значення робочої температури повітря плюс 40 С;
  • відносна вологість повітря до 98% при плюс 25 С;
  • довкілля – невибухонебезпечне, що не містить струмопровідного пилу, а також агресивних речовин в концентраціях, що руйнують ізоляцію і струмоведучі частини КТП (підстанція трансформаторна комплектна) (атмосфера типу II по ГОСТ 15150-69);
  • висота установки над рівнем моря - не більше 1000 м.

Технічні дані

Номінальна потужність силового трансформатора, кВА 63, 80
Номінальна напруга на стороні ВН, В 380
Ступеня напруги на холостому ходу на стороні НН, В 49, 60, 70, 85, 103, 121; 55,65,75,85,90
Струм на стороні НН при напрузі 55-65 В, А 520
Струм на стороні НН при напрузі 75-85-95 В, А 471
Номінальна потужність незалежного джерела живлення, кВА 2,5
Номінальна напруга незалежного джерела живлення, В 36
Діапазон автоматичного регулювання температури, ºС 0-100

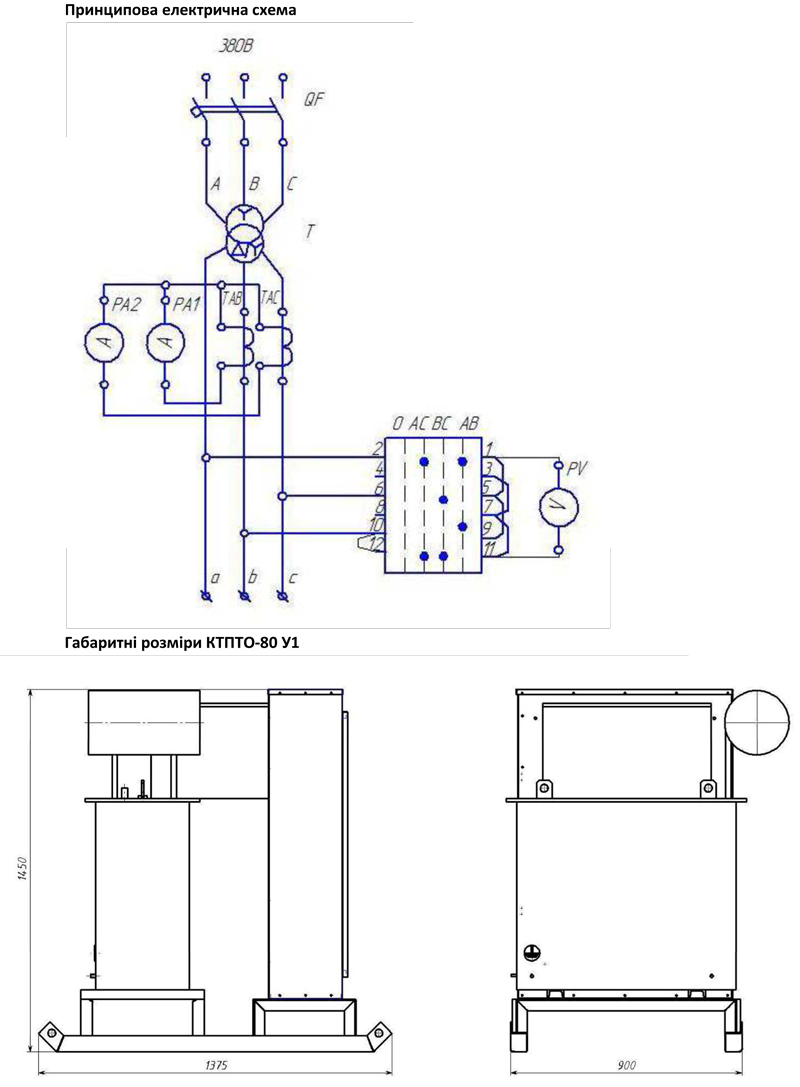

До складу КТП (підстанція трансформаторна комплектна) входить:

  • трифазний двохобмотувальні трансформатор типу ТМТО-80У1 з природним масляним охолодженням.
  • шафа управління.

Шафа управління і силовий трансформатор встановлені на санчатах. На кришці силового трансформатора встановлено кожух для захисту обслуговуючого персоналу від випадкового дотику до струмоведучих частин.

Виробник залишає за собою право змінювати габаритні розміри без повідомлення замовника, тому просимо уточнювати габаритні розміри при необходімності.

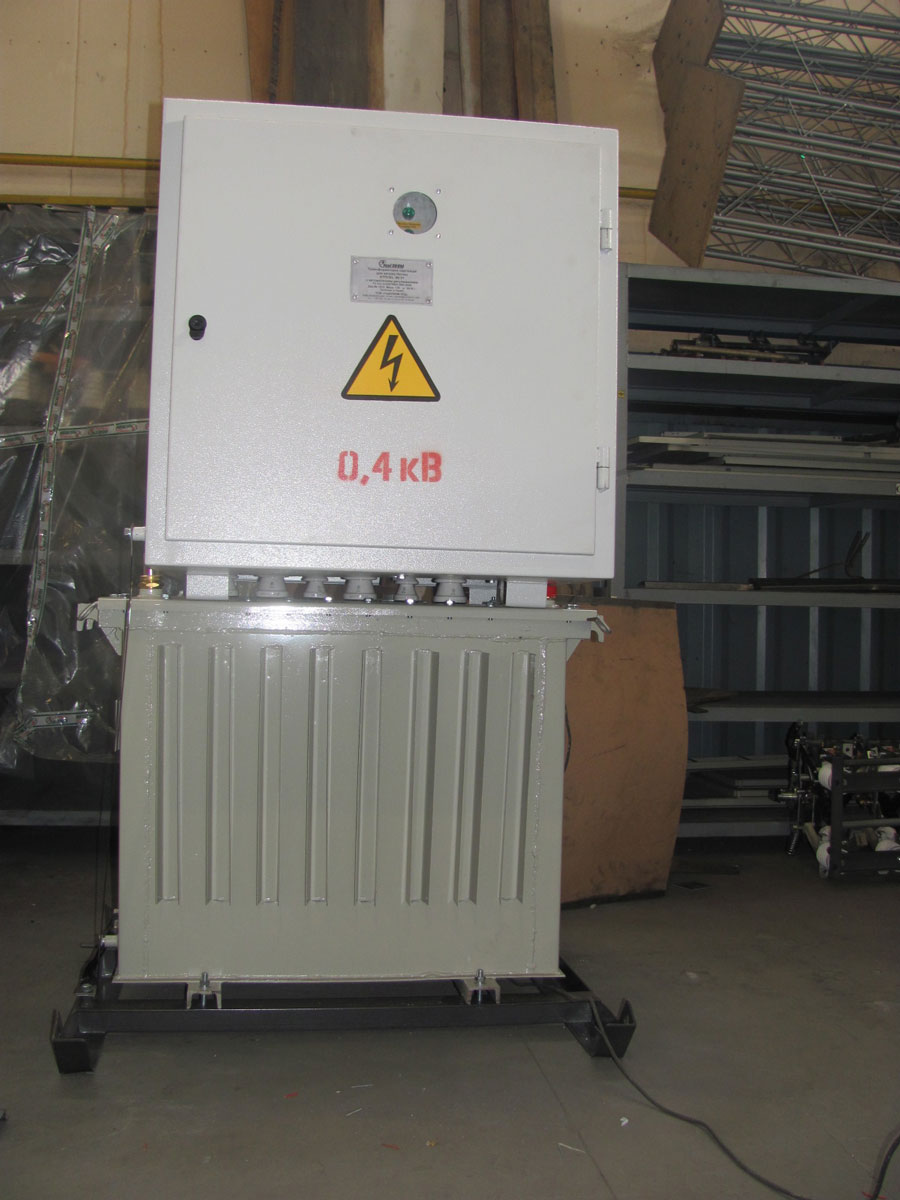

Підстанції трансформаторні комплектні для термообробки бетону КТП 80
