Комплектная трансформаторная подстанция для городских сетей КТПГС 25-1000/10(6)/0,4

3.1. Назначение Комплектные трансформаторные подстанции, унифицированные для городских сетей проходного и тупикового типа – КТПГ мощностью 100 - 1000 кВА, напряжением ВН 6 или 10 кВ и напряжением НН 0,4 кВ предназначены для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50Гц в системах с глухозаземленной нейтралью трансформатора на стороне низкого напряжения.

КТПГ предназначены для электроснабжения сельскохозяйственных потребителей, отдельных населенных пунктов и небольших промышленных объектов в районах с умеренным климатом (от - 45°С до +40°С). Вид климатического исполнения У1 по ГОСТ15150.




Условия эксплуатации комплектной трансформаторной подстанции КТПГС:

  • высота над уровнем моря – не более 1000 м;
  • нижнее значение рабочей температуры воздуха – минус 40ºС;
  • верхнее значение рабочей температуры воздуха – плюс 40ºС;
  • окружающая среда – невзрывоопасная, не содержащая токопроводящей пыли, агрессивной пыли и паров в концентрациях, разрушающих металлы и изоляцию.

КТПГ изготавливаются как одно- так и двух- трансформаторные (с секционированием по высокому и низкому напряжению). Высоковольтный ввод - воздушный или кабельный, отводы отходящих линий - воздушные или кабельные.

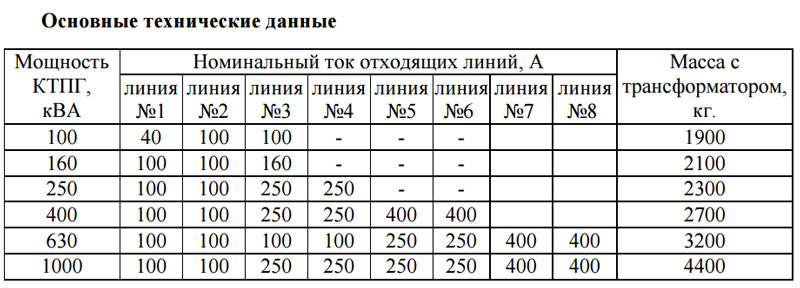

На стороне НН установлены автоматические выключатели. Их количество и номинальный ток приведены в таблице

В комплект поставки КТПГ входят шкафы УВН (воздушный ввод) и РУНН, силовой трансформатор, разъединитель наружной установки РЛНДз-10/630 (по заказу). По заказу в КТПГ могут быть предусмотрены линии уличного освещения, включаемые автоматически по сигналу встроенного реле и установками для компенсации реактивной мощности.

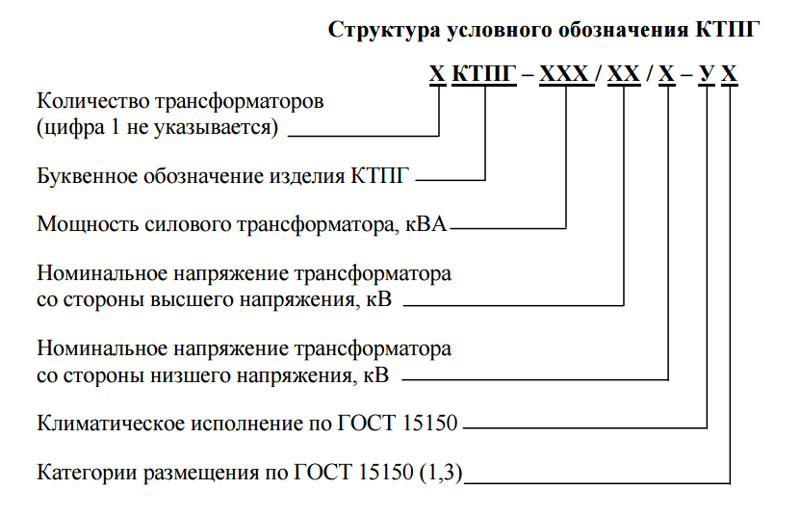

Пример заказа однотрансформаторной КТПГ мощностью 630 кВА напряжением сети 6 кВ кабельный ввод ВН и кабельный ввод НН
КТПГ-2К- 630/6/0,4 У1 ТУ 31.2-32679931-002:2004
Пример заказа двухтрансформаторной КТПГ мощностью 250 кВА напряжением сети 10 кВ воздушные ввода ВН и кабельные ввода НН
2КТПГ-2В- 250/10/0,4 У1 ТУ 31.2-32679931-002:2004
При заказе также необходимо указать платежные и отгрузочные реквизиты заказчика

Технические данные КТПГС

РУНН КТПГ изготавливаются на рубильниках с предохранителями РПС, выключателях автоматических, изолированных рубильниках с предохранителями типа RBK или ARS или других коммутационных аппаратах (по заказу)

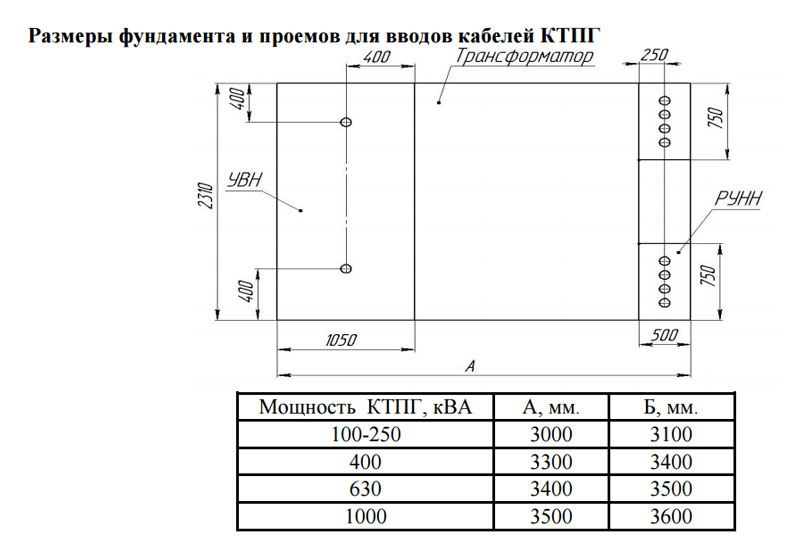

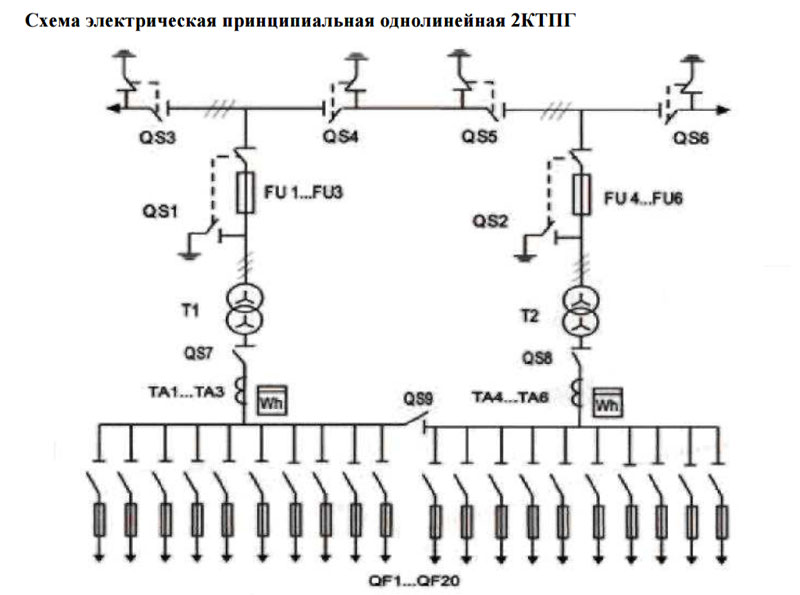

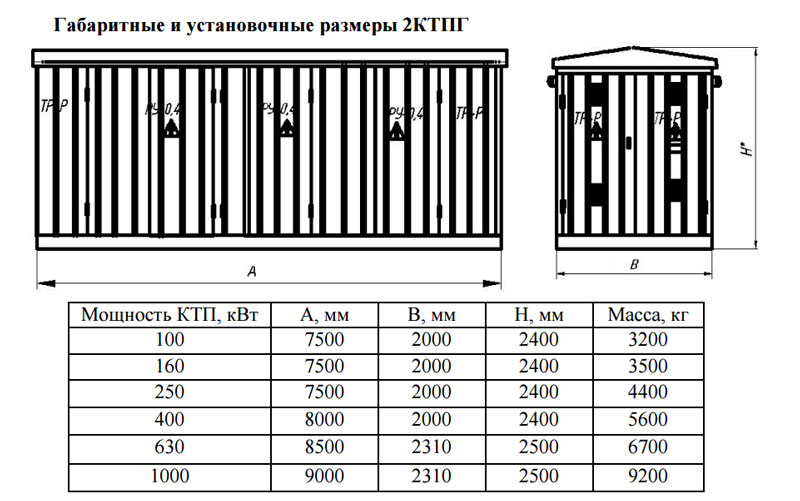

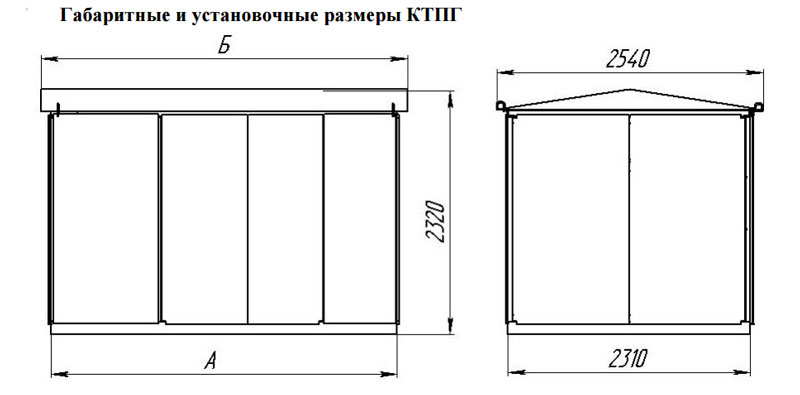

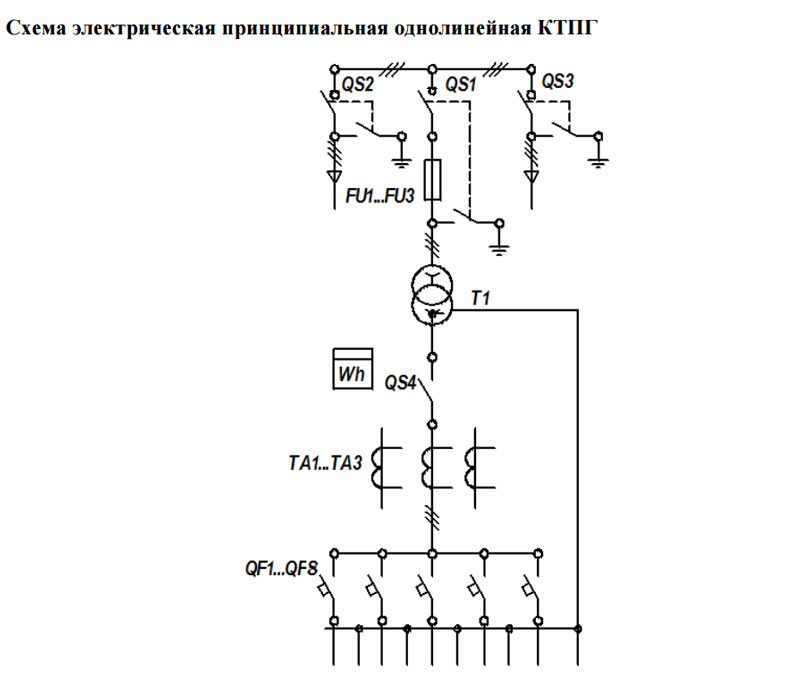

Примечание: Схема электрическая и габаритные размеры КТПГ могут изменяться в зависимости от заказа

Скачать опросный лист для КТПГС

Производитель оставляет за собой право изменять габаритные размеры без уведомления заказчика, поэтому просьба уточнять габаритные размеры при необходимности.
