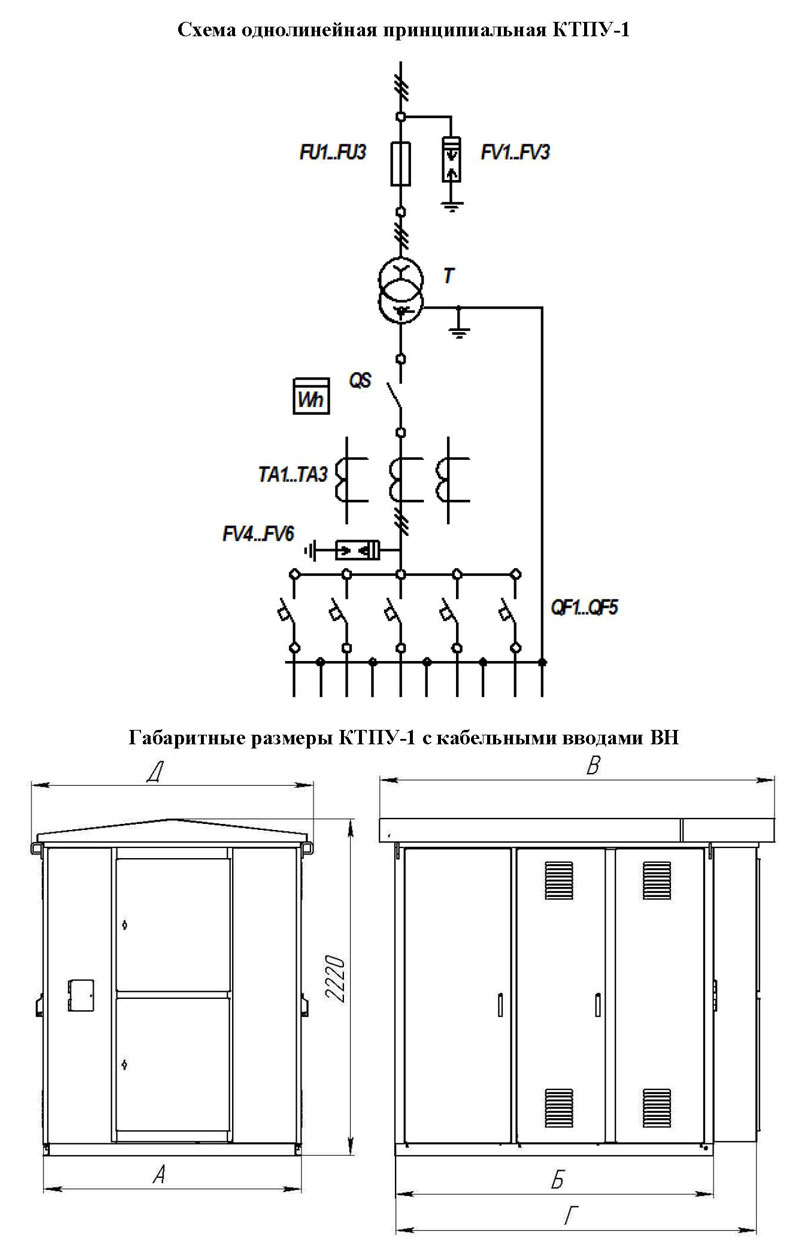

Комплектная трансформаторная подстанция киосковая КТП 25- 630/10(6)/0,4 У1

Подстанции трансформаторные комплектные тупиковые – КТПУ мощностью 25- 630 кВА, напряжением ВН 6 или 10 кВ и напряжением НН 0,4 кВ предназначены для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50 Гц в системах с глухозаземленной нейтралью трансформатора на стороне низкого напряжения.

КТПУ предназначены для электроснабжения сельскохозяйственных, промышленных потребителей, отдельных населенных пунктов и небольших промышленных объектов в районах с умеренным климатом (от -45°С до +40°С). КТПУ-1 устанавливается на простейшую бетонную площадку. Вид климатического исполнения У1 по ГОСТ15150.

Условия эксплуатации комплектной трансформаторной подстанции коисковой (КТП):

  • высота над уровнем моря – не более 1000м;
  • Окружающая среда – невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры КТПУ в недопустимых пределах
  • Скорость ветра до 36 м/с (скорость напора ветра до 800 Па)
  • Тип атмосферы – II по ГОСТ 15150.

По заказу в КТПУ могут быть предусмотрены линии уличного освещения, включаемые автоматически по сигналу встроенного реле.

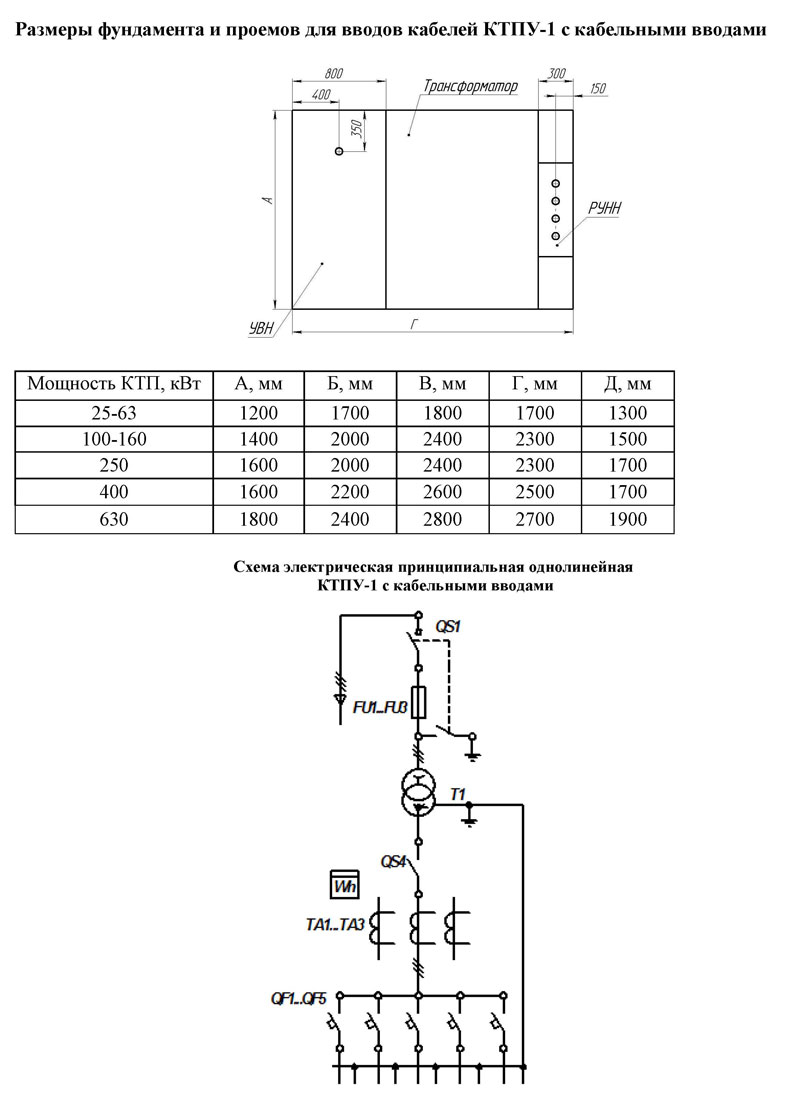

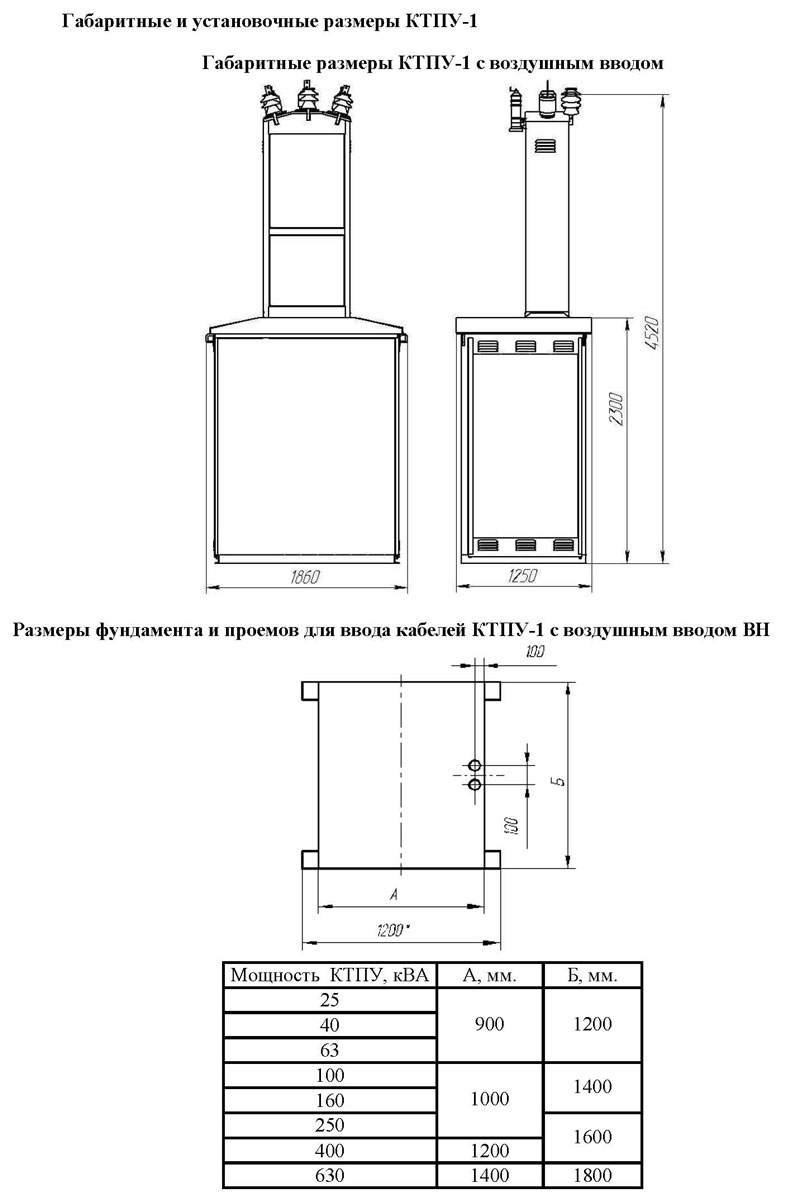

Пример заказа КТП мощностью 630 кВА напряжением сети 6 кВ воздушный ввод ВН и кабельный ввод НН

КТПУ-1К- 630/6/0,4 У1 ТУ 31.2-32679931-002:2004

Технические данные комплектной трансформаторной подстанции киосковой (КТП)

Мощность, кВА 25-630
Частота переменного тока, Гц 50
Номинальное напряжение на стороне ВН, кВ 6;10
Наибольшее рабочее напряжение, кВ 7,2;12
Номинальное напряжение на стороне НН, кВ 0,4;0,69
Номинальный ток сборных шин, кА устройство ввода со стороны ВН 0,4-0,63
Номинальный ток сборных шин, кА устройство ввода со стороны НН 0,4-1,0
  устройство ввода со стороны ВН 4-8
устройство ввода со стороны НН 0,8-20
Ток электродинамической стойкости, кА устройство ввода со стороны ВН 10-20
устройство ввода со стороны НН 1,5-50
Климатическое исполнение и категории размещения У1
Степень защиты оболочки IP 43
Сопротивление изоляции цепей КТП (комплектная трансформаторная подстанция), МОМ ВН-1000, НН-1,0
Уровень звука КТП (комплектная трансформаторная подстанция) не более нормы для установленного силового трансформатора 60
Типы силовых трансформаторов по заказу
Схема и группа соединения обмоток трансформатора по заказу

Комплектная трансформаторная подстанция киосковая КТП 25- 630/10(6)/0,4 У1
(проходные киоскового типа)


Подстанции трансформаторные комплектные тупиковые – КТПУ-2 мощностью 25-400 кВА, напряжением ВН 6 или 10 кВ и напряжением НН 0,4 кВ предназначены для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50 Гц в системах с глухозаземленной нейтралью трансформатора на стороне низкого напряжения. КТПУ-2 предназначены для электроснабжения сельскохозяйственных потребителей, отдельных населенных пунктов и небольших промышленных объектов в районах с умеренным климатом (от -45°С до +40°С). КТПУ-2 устанавливается на простейшую бетонную площадку. Вид климатического исполнения У1 по ГОСТ15150.

Условия эксплуатации комплектной трансформаторной подстанции коисковой (КТП):

  • высота над уровнем моря – не более 1000м;
  • Окружающая среда – невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры КТПУ в недопустимых пределах;
  • Скорость ветра до 36 м/с (скорость напора ветра до 800 Па);
  • Тип атмосферы – II по ГОСТ 15150.

Высоковольтный ввод - воздушный или кабельный, отводы отходящих линий - воздушные или кабельные.

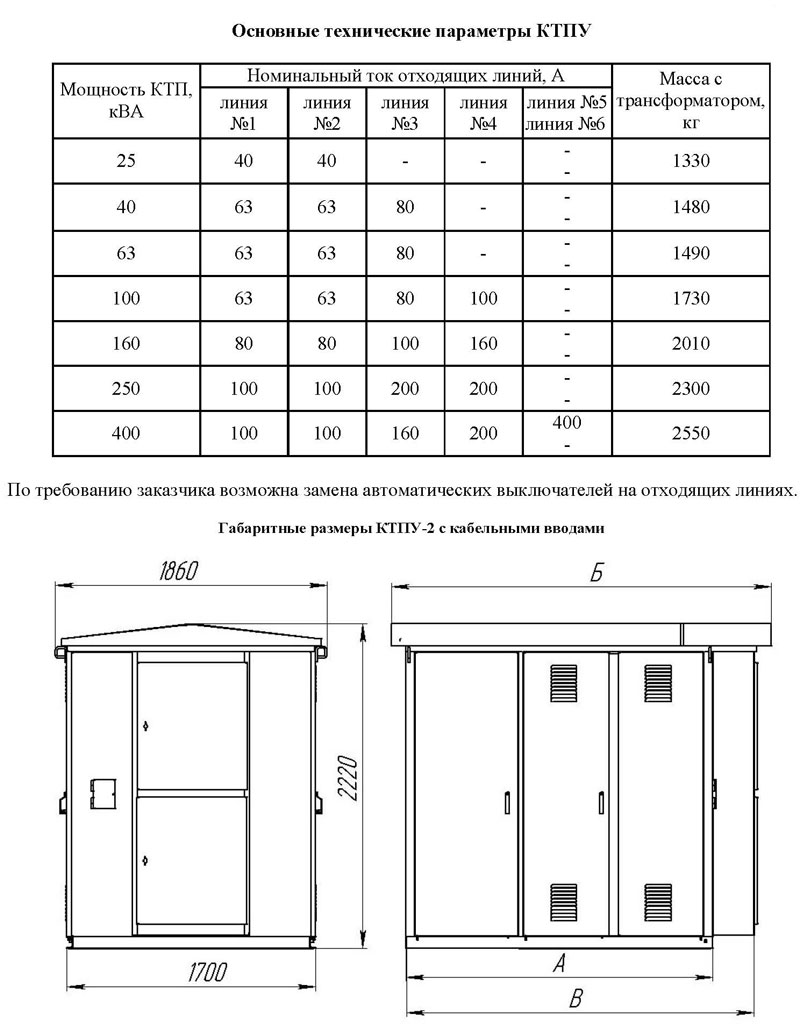

Проходные КТПУ-2 изготавливаются как однотрансформаторные так и двух- трансформаторные (с секционированием по высокому и низкому напряжению). На стороне НН установлены автоматические выключатели. Их количество и номинальный ток приведены в таблице.
В комплект поставки КТП входят шкафы УВН (воздушный ввод) и РУНН, силовой трансформатор, разъединитель наружной установки РЛНДз-10/630 (по заказу). По заказу в КТП могут быть предусмотрены линии уличного освещения, включаемые автоматически по сигналу встроенного реле и установками для компенсации реактивной мощности.

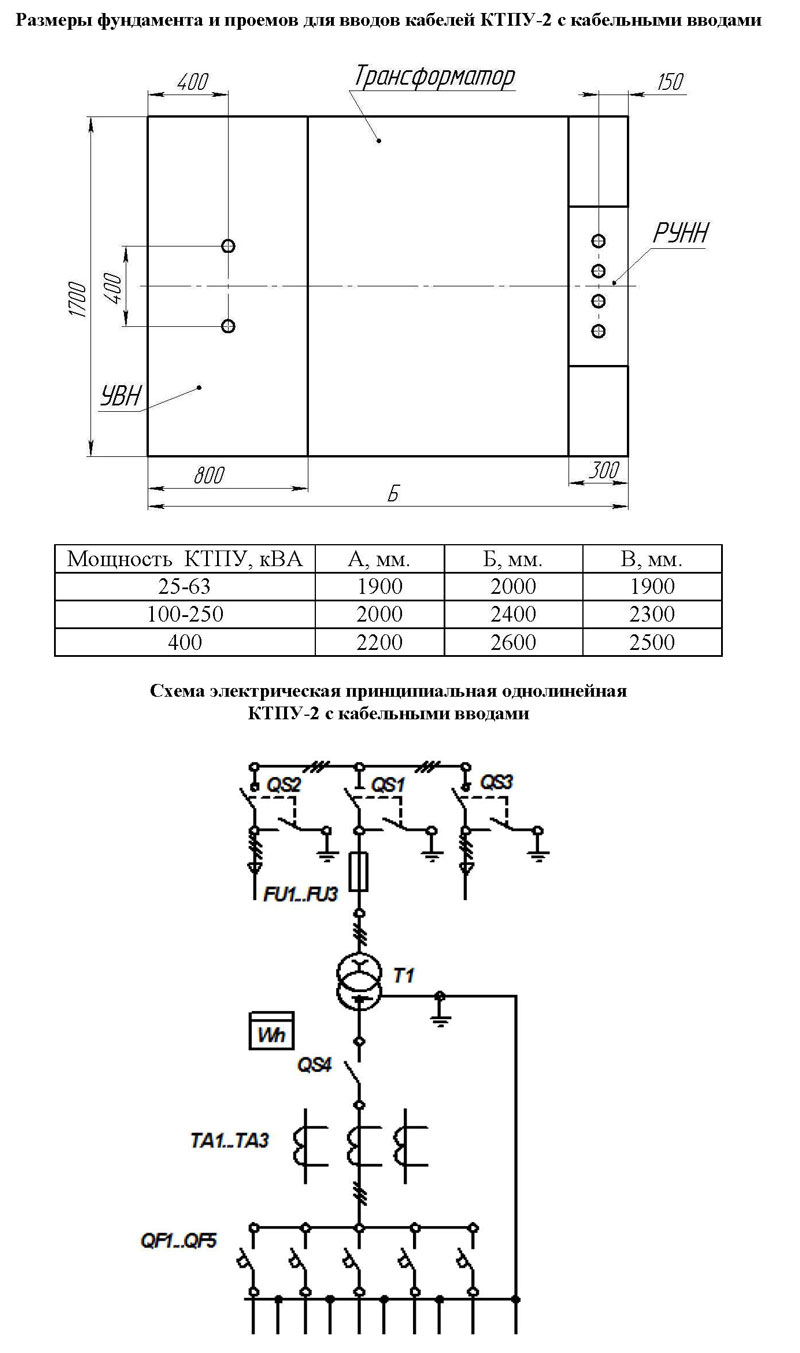

Пример заказа однотрансформаторной КТП мощностью 400 кВА напряжением сети 6 кВ кабельный ввод ВН и кабельный ввод НН

КТПУ-2К- 400/6/0,4 У1 ТУ 31.2-32679931-002:2004

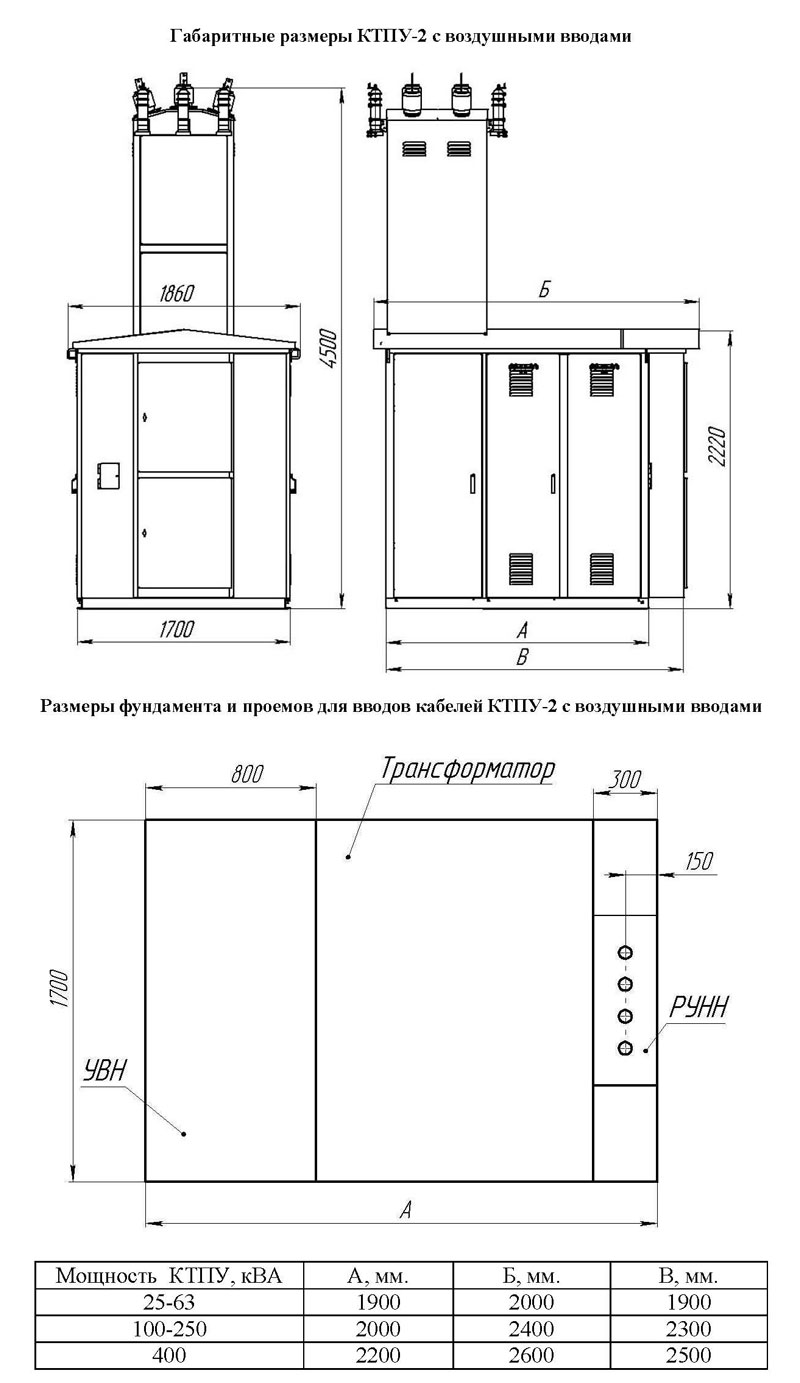

Пример заказа двухтрансформаторной КТП мощностью 250 кВА напряжением сети 10 кВ воздушные ввода ВН и кабельные ввода НН

2КТПУ-2В- 250/10/0,4 У1 ТУ 31.2-32679931-002:2004

При заказе также необходимо указать платежные и отгрузочные реквизиты заказчика

По заказу в КТПУ могут быть предусмотрены линии уличного освещения, включаемые автоматически по сигналу встроенного реле.
Пример заказа КТП мощностью 630 кВА напряжением сети 6 кВ воздушный ввод ВН и кабельный ввод НН

КТПУ-1К- 630/6/0,4 У1 ТУ 31.2-32679931-002:2004



Скачать опросный лист для КТП

Производитель оставляет за собой право изменять габаритные размеры без уведомления заказчика, поэтому просьба уточнять габаритные размеры при необходимности.
