Панели ЩО - 04

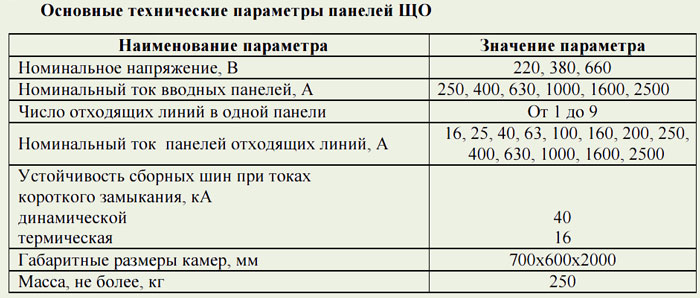

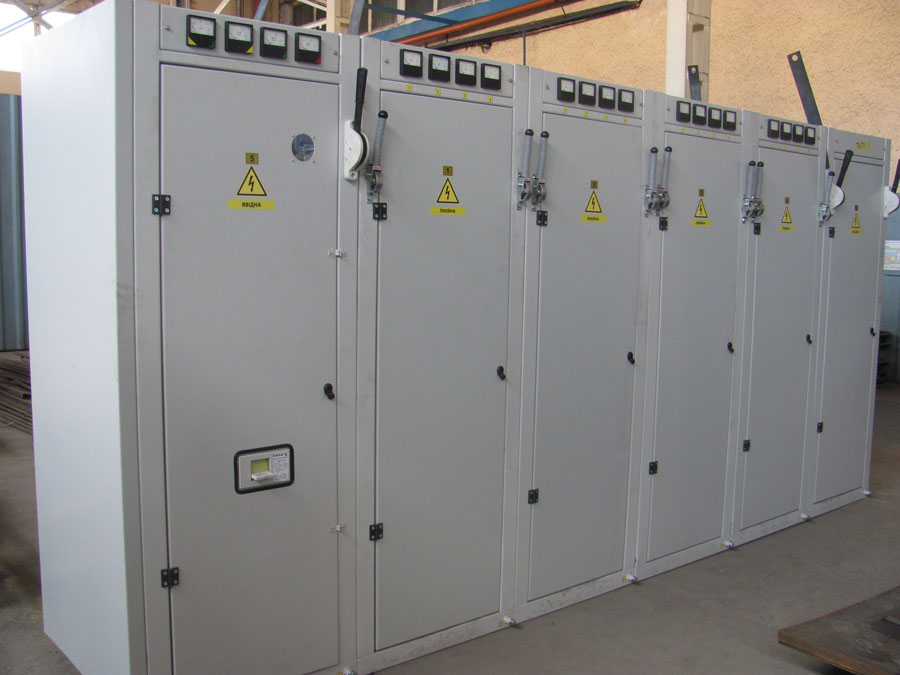

Панелі ЩО - 04 strong> прізначені для прийому и розподілу електричної енергії тріфазного змінного Струму частотою 50 Гц напругою до 660В и захисту ліній, что відходять від перевантаження и струмів короткого замикання. Вид кліматічного Виконання У3 по ГОСТ 15150. Умови ЕКСПЛУАТАЦІЇ: p>
1. Висота над рівнем моря - не більше 1000м; P>
2. Навколишнє середовище невибухонебезпечна, що не містить струмопровідного пилу, агресивних газів і пари в концентраціях, що знижують параметри КТП в неприпустимих межах; P>
3. Швидкість вітру до 36 м / с (швидкість напору вітру до 800 Па); P>
4. Тип атмосфери & ndash; II по ГОСТ15150. P>
Короткий опис конструкції: p>
Панелі ЩО за ступенем захисту виготовляються двох виконань (перша цифра в позначенні панелі): p>
1 - відкрите (ступінь захисту IР00 і тільки з боку фасаду - IР20); P>
2 - закрите (ступінь захисту IР20 і тільки з боку дна - IР00). p>
За призначенням панелі ЩО розподіляються на: p>
а) вступні, б) секційні, в) лінійні (розподільні) та г) допоміжні. P>
а) шафи введення (ШВ) strong> передбачені з кабельними і шинними уведеннями, при необхідності можуть комплектуватися шафками обліку з лічильниками активної і реактивної енергії. Для захисту від замикань на землю, на нульовому висновку від силового трансформатора встановлено трансформатор струму. Як комутаційної і захисної апаратури застосовуються стаціонарні вимикачі з трьома трансформаторами струму, одним амперметром і одним вольтметром. При введенні автоматичним вимикачем, між ним і збірними шинами встановлені триполюсні роз'єднувачі, керовані штангою при знятої навантаженні. Трансформатори струму для зручності обслуговування розташовані між збірними шинами (запобіжником) і рубильником або між вимикачем і лінійним роз'єднувачем. P>
б) шафи секційні (ШС) strong> призначені для секціонування вводів в розподільних пристроях двотрансформаторних підстанцій, коли кожна секція отримує харчування від окремого трансформатора. У секційних шафах застосовуються рубильники, управління якими здійснюється центральним важільним приводом з фасадної сторони шафи або автоматичний вимикач стаціонарного виконання. У шафах з автоматичними вимикачами з обох сторін вимикача встановлені роз'єднувачі. P>
в) У шафах лінійних (ШЛ) strong> застосовуються рубильники із запобіжниками або стаціонарні автоматичні вимикачі. У шафах з автоматичними вимикачами між збірними шинами і вимикачем встановлений роз'єднувач з по-полюсним відключенням штангою, завдяки чому можливий безпечний огляд щита, ревізія і ремонт вимикача. P>
г) допоміжні панелі strong> - панелі диспетчерського управління, шафи обліку і торцеві панелі. P>
АВР strong> призначений для двотрансформаторних підстанцій, коли необхідно забезпечити автоматичне перемикання живлення споживачів з одного введення на інший при зникненні напруги на одному з вводів, що забезпечує першу категорію надійності споживача. P>
Панелі комплектуються наступною апаратурою: strong> p>
1. Вступні і секційні & ndash; автоматичними вимикачами висувного або стаціонарного виконання і рубильниками. p>
2. Розподільні & ndash; автоматичними вимикачами висувного або стаціонарного виконання, рубильниками із запобіжниками РПС або ізольованими рубильниками із запобіжниками типу RBK або ARS. P>
Панелі на замовлення комплектуються автоматичними вимикачами ВАТ & laquo; Контактор & raquo; г.Ульяновск (Російська Федерація), ОЕZ, EFEN (Німеччина), ETI (Словенія), АВВ, Siemens, Schneider Electric, Eaton та інші. На замовлення вироби комплектуються установками для компенсації реактивної потужності. P>
З'єднання шаф виконується в послідовності, зазначеної в опитувальному аркуші.
Кількість шаф в одному щитовому пристрої допускається не більше чотирьох. Щит з великого
числа шаф штучно дробиться на частини. Для стикування поставляються вузли стикування
шаф, збірних шин, нульовий шини.
Поставка шкафов розсипом можлива за умови виключення з обсягу поставки елементів
збірних і нульових шин.

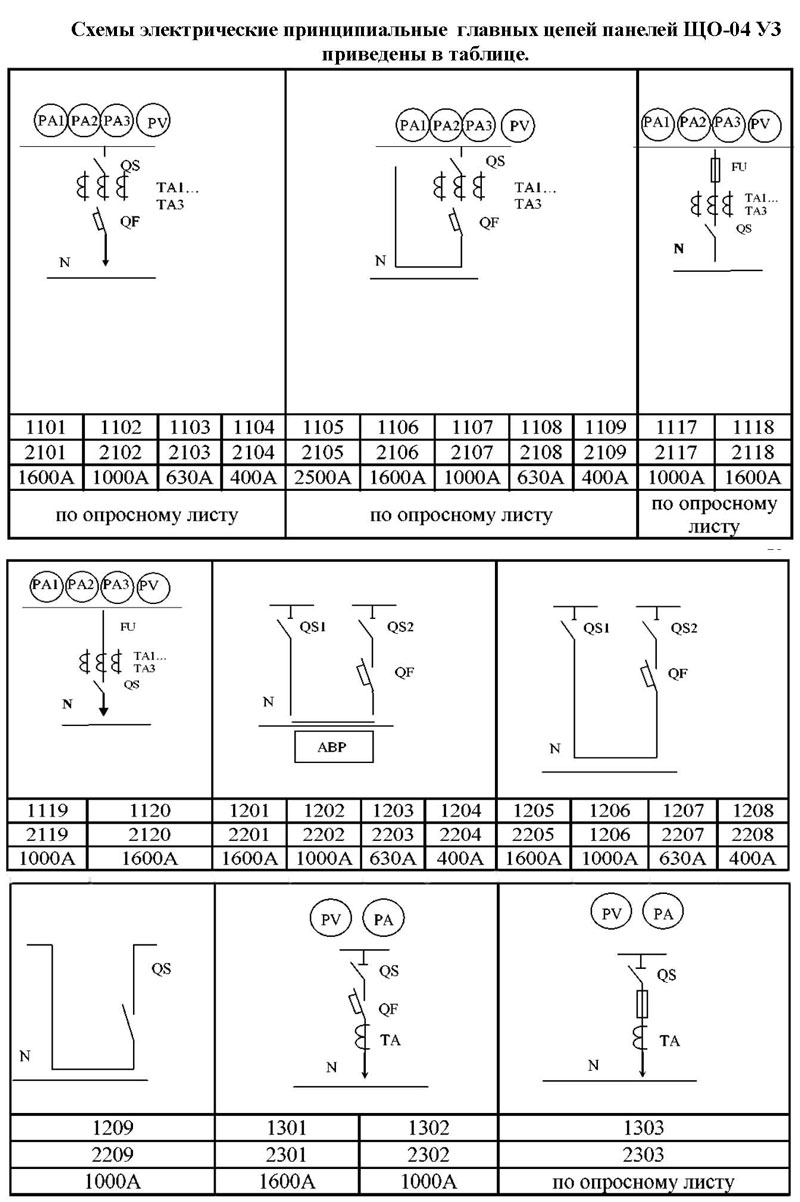

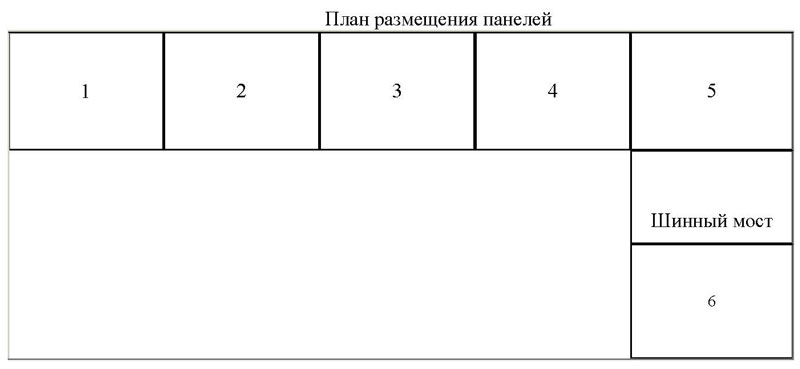

При дворядною установці панелей розподільний пристрій комплектується шинним
мостом з відстанню між фасадами - 1000 мм., 1500мм. і 2000мм.
Панелі збираються в транспортні групи довжиною до 4м.

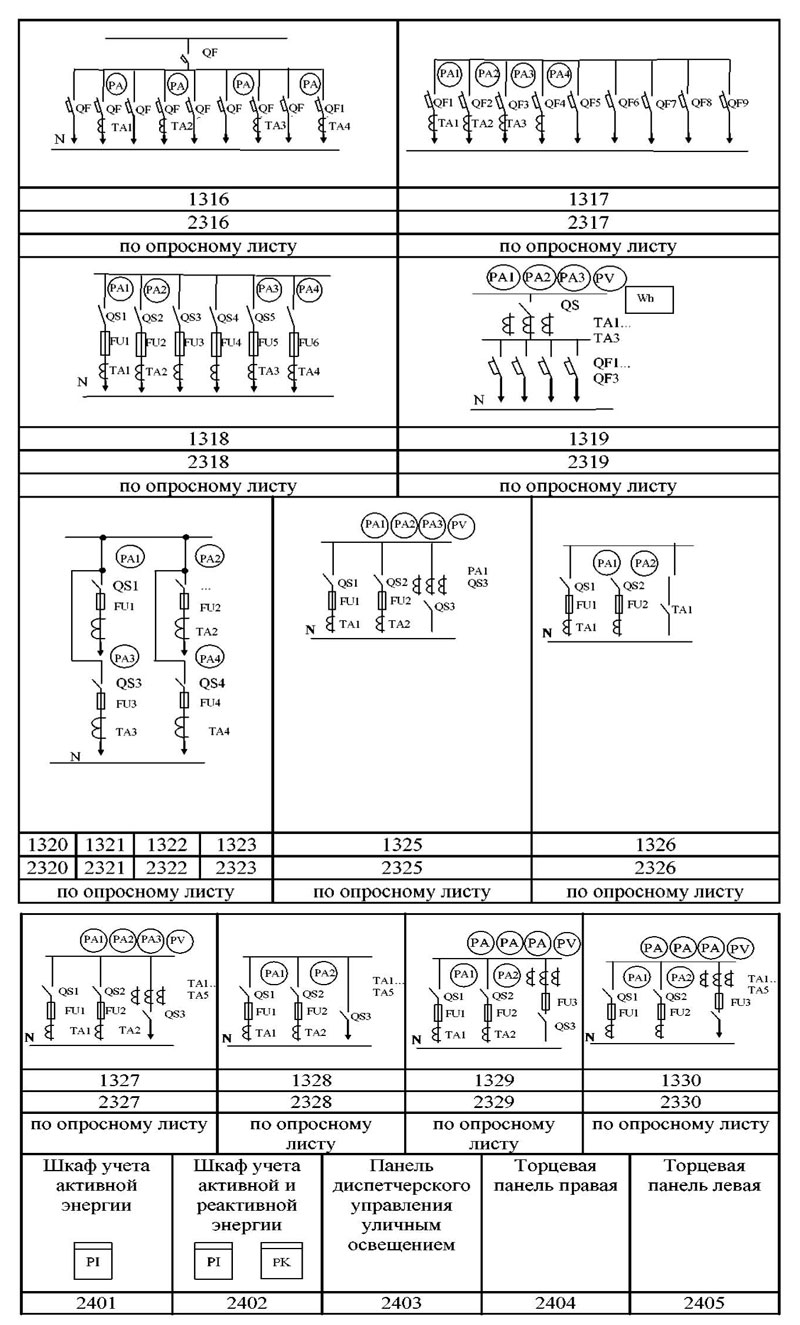

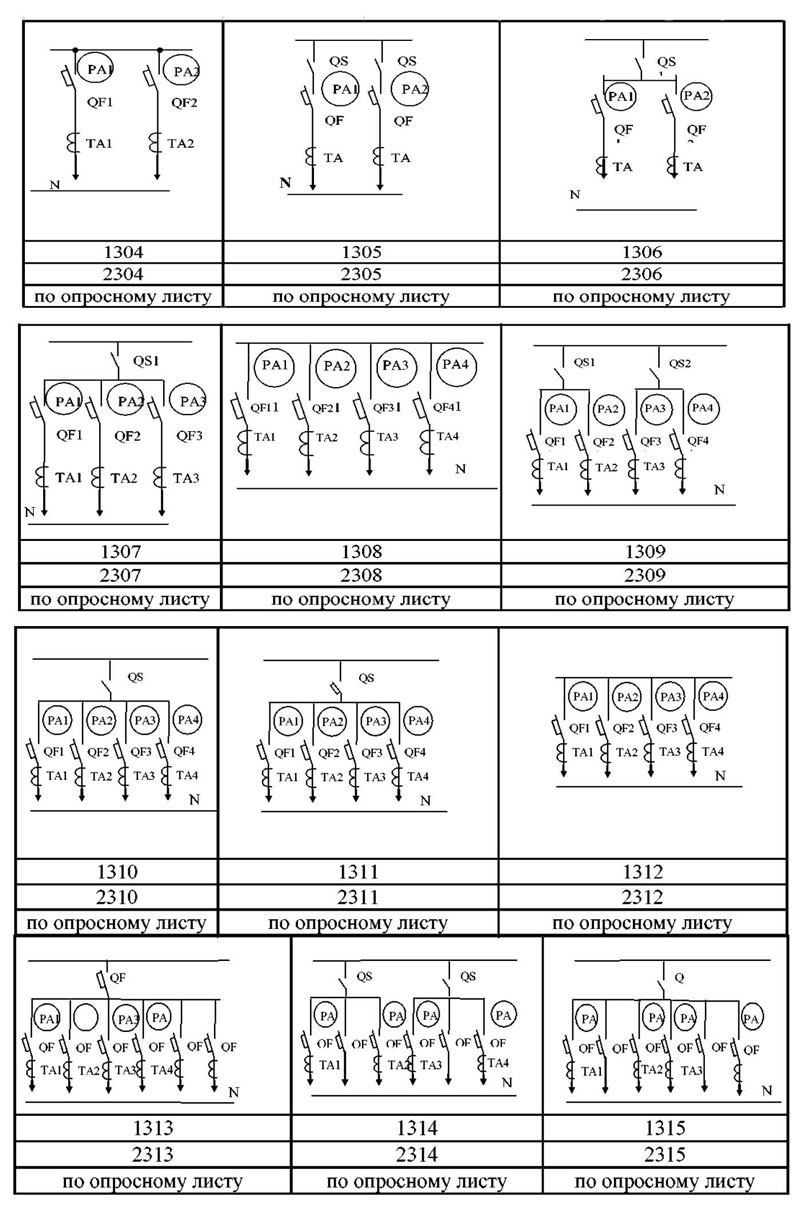

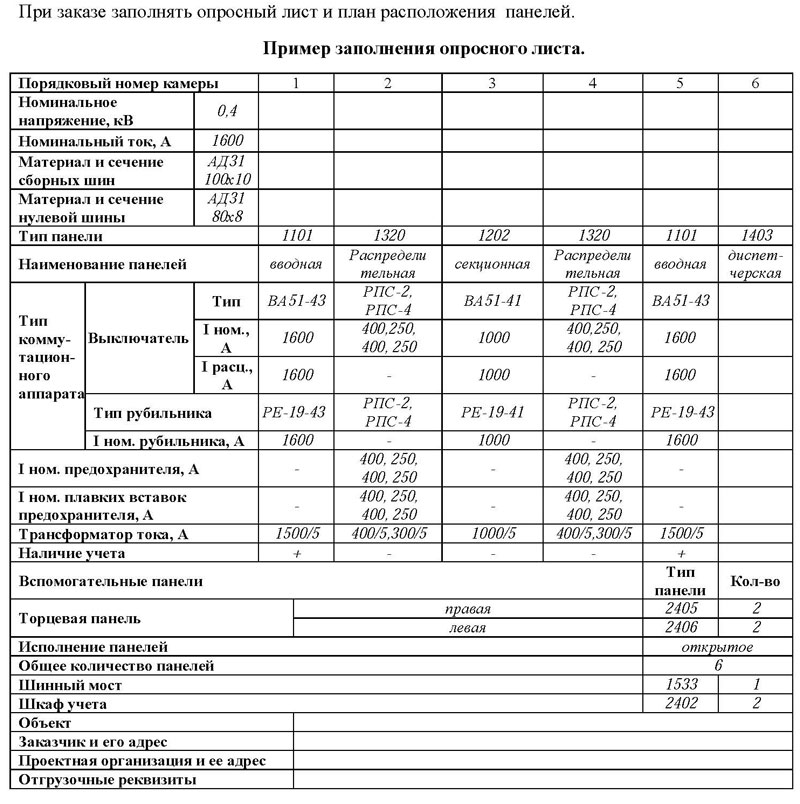

Приклад замовлення вступної панелі ЩО ступеня захисту IР00 з номінальним струмом вводів
1600 А, зробленої за схемою 01
Панель ЩО-04-1101 У3
Приклад замовлення шинного моста з відстанню між фасадами камер 1000мм
Шинний міст ШМ-2 У3
При замовленні також необхідно вказати платіжні та відвантажувальні реквізити замовника. p>
Виробник залишає за собою право змінювати загальні розміри без попередження замовлення, тому слід встановити загальні розміри загальних розмірів за необхідності.
|
