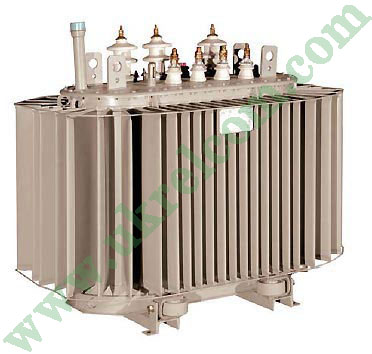

Трансформатори масляні типу ТМ 630…6300кВА / 35 кВ

Трифазні масляні Трансформатори (далі по тексту “ трансформатори ”) призначені для перетворення електричної енергії в мережах енергосистем, а також для живлення різних споживачів в мережах змінного струму частотою 50 Гц.
Трансформатори придатні для внутрішньої і зовнішньої установки і для роботи в наступних умовах:
- Висота над рівнем моря до 1000м;
- в районах помірним і холодним кліматом УХЛ1;
- робочий діапазон температур від -60°С до +40°С.
Трансформатори не придатні для роботи в наступних умовах:

- у вибухонебезпечному і агресивному середовищі (що містить     гази, випаровування, пил підвищеної концентрації і ін.); при вібрації і тряски;

- при частих включеннях з боку живлення. У трансформаторах передбачена можливість регулювання напруги – 5 ступенів

с      діапазоном      регулювання      ±2х2,5%      від      номінального.      Вид      регулювання      –      ПБВ (переключання      без      збудження).      Переключання      трансформатора      на      іншу      щабель регулювання здійснюється в вимкненому стані. Трансформатори комплектуються:

- мастиловказівника, для контролю рівня масла в баку;

- термометр типу “ТКП” (для трансформаторів, потужністю 1000 кВА і більш);

-газове реле, для візуального контролю & nbsp; & nbsp; газу, що виділився, а також для відбору проби масла (для трансформаторів, потужністю 1600 кВА і більше);

- пристроєм, для перекочування в поздовжньому і поперечному напрямку (для трансформаторів, потужністю 1000 кВА і більше);

-   по   вимозі замовника, зажимами контактними, для підключення ; трансформатора, з боку нижчої напруги.
Трансформатори складаються з активної частини, кришки і зварного прямокутного бака. На кришці розташовані вводи ВН і НН, привід перемикача, розширювач з мастиловказівника.
                Активна частина складається з магнітопровода з обмотками, нижніх і верхніх ярмових балок, перемикача відгалужень обмоток. Магнітна система трансформатора стрижневого типу, збирається з холоднокатаної електротехнічної сталі.
                Конструкція обмоток трансформатора & ndash; циліндрична.
                Над активною частиною встановлений перемикач, до нерухомих контактів якого приєднані регулювальні відводи обмоток ВН.

Трансформатори відповідають ГОСТ 11677

Технічні характеристики ТМГ

Потужність,
кВА

Поєднання

напруг, кВ

Схема і група з'єднання обмоток



Напруга
короткого
замикания,
%

Межі
регулювання
напруги,
%

ВН НН

630

35

0.4

Y/Yн-0


Д/Yн-11


Y/Zн-11

4,5

±2х2,5

6;10

1000

35

0,4

6;10

1600

35

0,4

6;10

2500

35

6;10

4000

7,5



6300

За погодженням із замовником можуть бути виготовлені трансформатори, з параметрами, відмінними від наведених у таблиці.

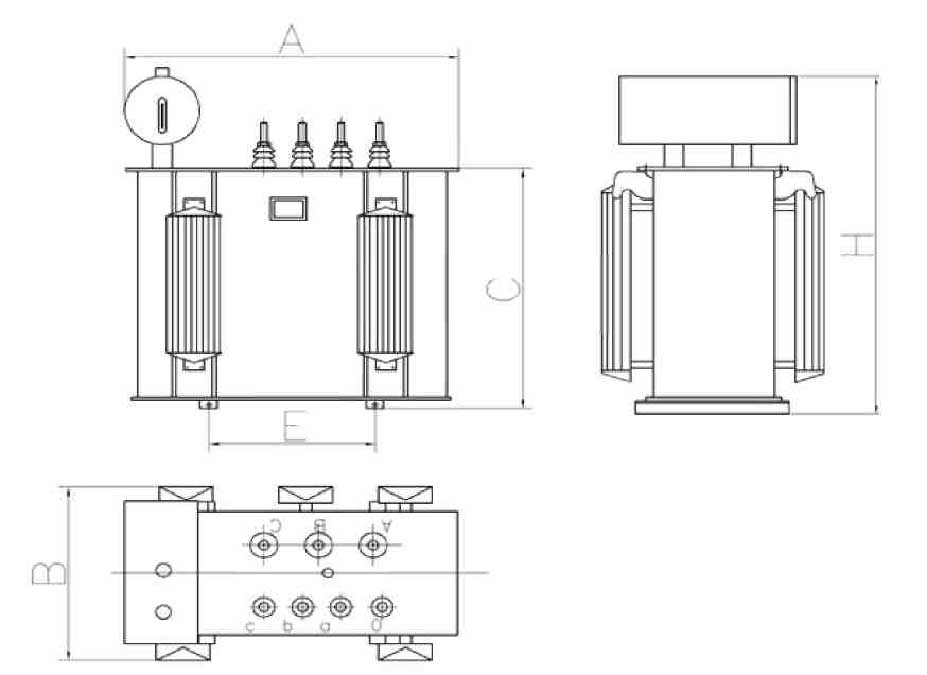

Габаритно-весовые характеристики

Мощность, кВА

А, мм

В, мм

Н, мм

С, мм

E, мм

Масса масла, кг

Масса
 тр-ра, кг

630

1665

1005

2190

1530

820

1150

3175

1000

1795

1065

2310

1645

820

1250

4170

1600

2200

1280

2500

2050

1070

1790

7600

2500

2600

1500

2700

2040

1070

2050

7400

4000

2960

1750

2980

2320

1070

3050

9500

6300

3600

2300

3270

2610

1070

4100

12500

При наявності навісного обладнання габаритно-вагові характеристики трансформаторів можуть відрізняться від наведених у таблиці

Виробник залишає за собою право змінювати габаритні розміри без повідомлення замовника, тому просимо уточнювати габаритні розміри при необходімності
