Трансформатори масляні типу ТМЗ 400…2500кВА

Трифазні силові масляні понижуючі трансформатори з захистом масла (далі по тексту “трансформатори”)призначені для, перетворення електричної енергії в мережах енергосистем, а також для живлення різних споживачів в мережах змінного струму частотою 50 Гц.
Трансформатори використовуються для трансформаторних підстанцій внутрішньої і зовнішньої установки.
Трансформатори придатні для роботи в наступних умовах:
- Висота над рівнем моря до 1000м;
- в      районах      с      помірному      и      холодному кліматі УХЛ1; - робочий  діапазон  температур  від  -60 °С  до +40°С.

Трансформатори не придатні для роботи в наступних умовах:
- в     вибухонебезпечної     и     агресивної     середовищі (що містить гази, випаровування, пил підвищеної концентрації і ін.);

- при вібрації і тряски;

- при частих включеннях з боку живлення.

Трансформатори виконані в герметичному виконанні, в якості конструктивної захисту масла використовується сухий азот. Азотна подушка забезпечує захист масла від окислення і компенсує температурні коливання обсягу масла.
У трансформаторах передбачена можливість регулювання напруги – 5 ступенів з діапазоном регулювання ± 2х2,5% від номінального. Вид регулювання – ПБЗ (перемикання без збудження). Перемикання трансформатора на інший щабель регулювання здійснюється в ручному режимі в відключеному стані.
   Трансформатори комплектуються:

- мастиловказівника, для контролю рівня масла в баку;

- термосигналізатор;

- мановакуумметром;

- запобіжної діафрагмою;

-    по    замовленням    споживача,    зажимами    контактними,    для    підключення    трансформатора    з боку нижчої напруги.
   На вимогу замовника, комплектація, перерахована вище, може бути змінена.
   Трансформатори складаються з активної частини, кришки і зварного прямокутного бака. На кришці розташовані вводи ВН і НН, привід перемикача, розширювач з мастиловказівника.
Активна   частина   складається   з   магнітопровода   з   обмотками,   нижніх   і   верхніх   ярмових балок, перемикача відгалужень обмоток. Магнітна система трансформатора стрижневого типу, збирається з холоднокатаної електротехнічної сталі. Конструкція обмоток трансформатора – циліндрична.
   Над активною частиною встановлений перемикач, до нерухомих контактів якого приєднані регулювальні відводи обмоток ВН.
   Введення ВН і НН зовнішньої установки. Ізолятори знімні прохідні фарфорові Уведення розташовані на вузьких стінках бака.
   Трансформатори виконані по ТУ У 31.1-13608660-062: 2007

Трансформатори відповідають ГОСТ 16555


Технічні характеристики ТМЗ

Потужність,
кВА

Втрати х.х., Вт

Втрати короткого замикання, Вт

Поєднання
напряжений, кВ

Схема і
група
з'єднання
обмоток



Напруга
короткого
замикання,
%

Межі
регулювання
напруг,
%

ВН

НН

400

830

5500

6;10

0,23; 0,4; 0,69

Y/Yн-0

Д/Yн-11

Y/Zн-11

4,5

±2х2,5

630

1150

7600

6;10

0,23; 0,4; 0,69

5,5

1000

1650

10800

6;10

0,23; 0,4; 0,69

1600

2050

16500

6;10

0,23; 0,4; 0,69

6,0

2500

3750

28000

6;10

0,23; 0,4; 0,69

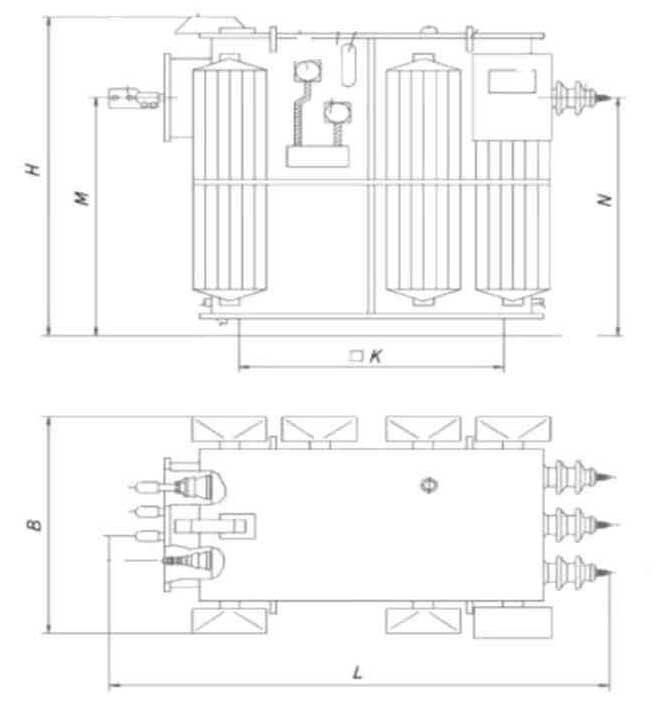

Габаритно-вагові характеристики ТМЗ

Мощность, кВА

L,
мм

В,
мм

Н,
мм

M,
мм

K,
мм

N,
мм

Маса масла, кг

Маса
тр-ра, кг

400

1150

730

1720

1430

820

1450

450

1200

630

1950

1100

1740

1180

850

1210

560

1510

1000

2150

1220

1760

1380

874

1400

1250

3610

1600

2200

1320

2250

1720

1100

1750

1600

4850

2500

2400

1510

2610

2010

1124

2040

3950

7090

При наявності навісного обладнання габаритно-вагові характеристики трансформаторів можуть відрізняться від наведених у таблиці.

Виробник залишає за собою право змінювати габаритні розміри без повідомлення замовника, тому просимо уточнювати габаритні розміри при необходімності
