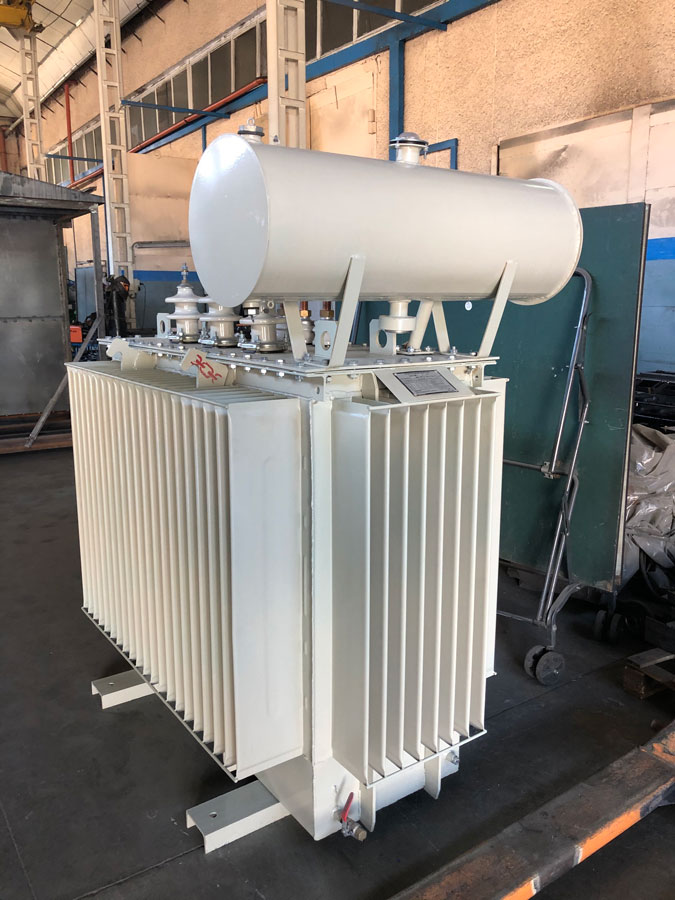

Трансформатори масляні типу ТМ 25-1000 кВА


Трифазні силові масляні трансформатори (далі по тексту “ трансформатори ”), призначені для перетворення електричної енергії в мережах енергосистем, а також для живлення різних споживачів в мережах змінного струму частотою 50 Гц.
Трансформатори придатні для внутрішньої і зовнішньої установки і для роботи в наступних умовах:
- висота над рівнем моря до 1000м;
- в районах з помірним і холодним кліматом УХЛ 1;
- робочий діапазон температур від -60°С
до +40°С.

Трансформатори   не   придатны   для роботи в наступних умовах:
-у вибухонебезпечному і агресивному середовищі (що містить гази, випаровування, пил підвищеної концентрації і ін.);
- при вібрації і тряски;
                 - При частих включеннях з боку живлення.
                 У трансформаторах передбачена можливість регулювання напруги & ndash; 5 ступенів з діапазоном регулювання & plusmn; 2 х 2,5% від номінального. Вид регулювання - ПБЗ (перемикання без збудження). Перемикання трансформатора на інший щабель регулювання проводитися в ручному режимі в відключеному стані.

Трансформатори комплектуються:

- мастиловказівника, для контролю рівня масла в баку;

- термометр типу “ТКП” (для трансформаторів, потужністю 1000 кВА і більше);

- газове реле, для візуального контролю газу, що виділився, а також для відбору проби масла (для трансформаторів, потужністю 1600 кВА і більше);

- пристроєм, для перекочування в поздовжньому і поперечному напрямку (для трансформаторів, потужністю 1000 кВА і більше);

- зажимами контактними, для підключення трансформатора, з боку нижчої напруги (для трансформаторів, потужністю 630 кВА і більше).

На вимогу замовника, комплектація, перерахована вище, може бути змінена.

Трансформатори складаються з активної частини, кришки і зварного прямокутного бака. На кришці розташовані вводи ВН і НН, привід перемикача, розширювач з мастиловказівника.
                Активна частина складається з магнітопровода з обмотками, нижніх і верхніх ярмових балок, перемикача відгалужень обмоток. Магнітна система трансформатора стрижневого типу, збирається з холоднокатаної електротехнічної сталі.
                Конструкція обмоток трансформатора & ndash; циліндрична.
                Над активною частиною встановлений перемикач, до нерухомих контактів якого приєднані регулювальні відводи обмоток ВН.
                Трансформатори виконані по ТУ У 31.1-13608660-062: 2007
                Трансформатори відповідають ГОСТ 11677

Технічні характеристики

Потужність, кВА

Втрати х.х., Вт

Втрати короткого замикання, Вт

Поєднання напруг кВ

Схема і група з'єднання обмоток

Напруга
короткого
замикання,
%



Межі
регулювання
напруги %

ВН

НН

25

110

600

6;10

0,23; 0,4; 0,69

Y/Yн-0
Д/Yн-11
Y/Zн-11











4,5

±2х2,5

40

150

880

6;10

0,23; 0,4; 0,69

63

220

1280

6;10

0,23; 0,4; 0,69

100

305

1970

6;10

0,23; 0,4; 0,69

160

410

2650

6;10

0,23; 0,4; 0,69

250

550

3700

6;10

0,23; 0,4; 0,69

400

830

5500

6;10

0,23; 0,4; 0,69

630

1050

7600

6;10

0,23; 0,4; 0,69

5,5

1000

1550

10800

6;10

0,23; 0,4; 0,69

1600

2050

16000

6;10

0,23; 0,4; 0,69

6,0

2500

2800

28000

6;10

0,23; 0,4; 0,69

За погодженням із замовником можуть бути виготовлені трансформатори, з параметрами, відмінними від табличних

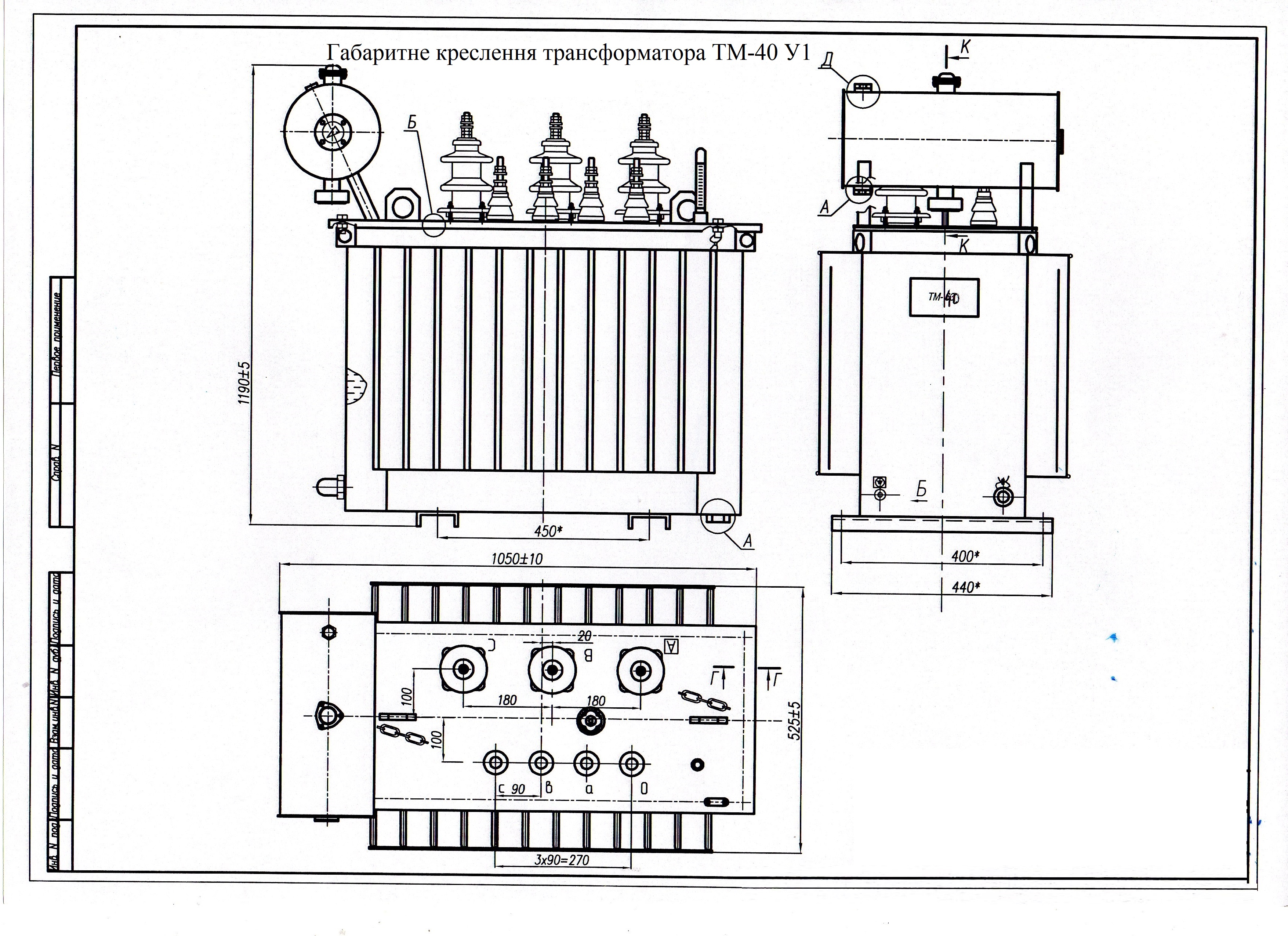

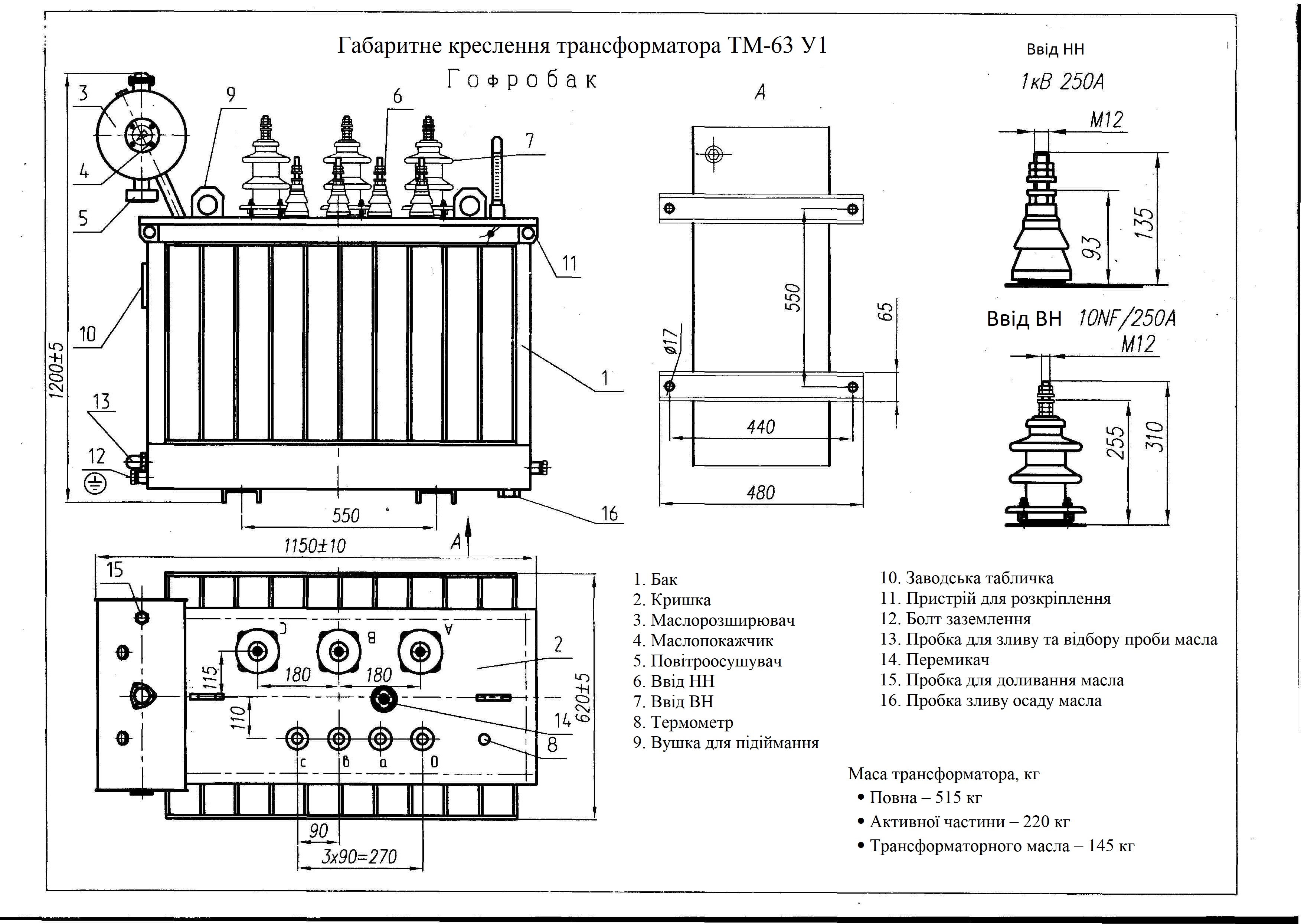

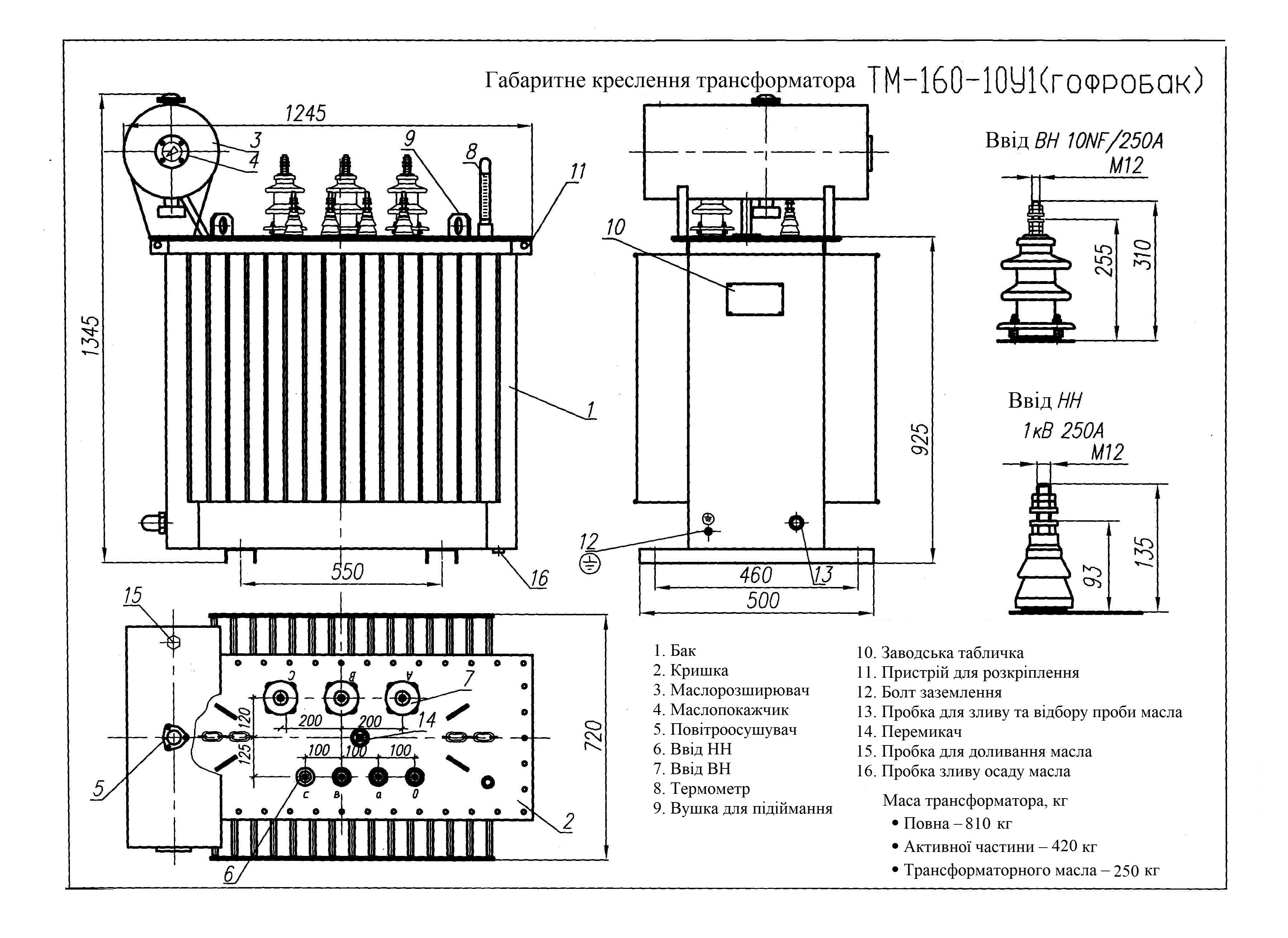

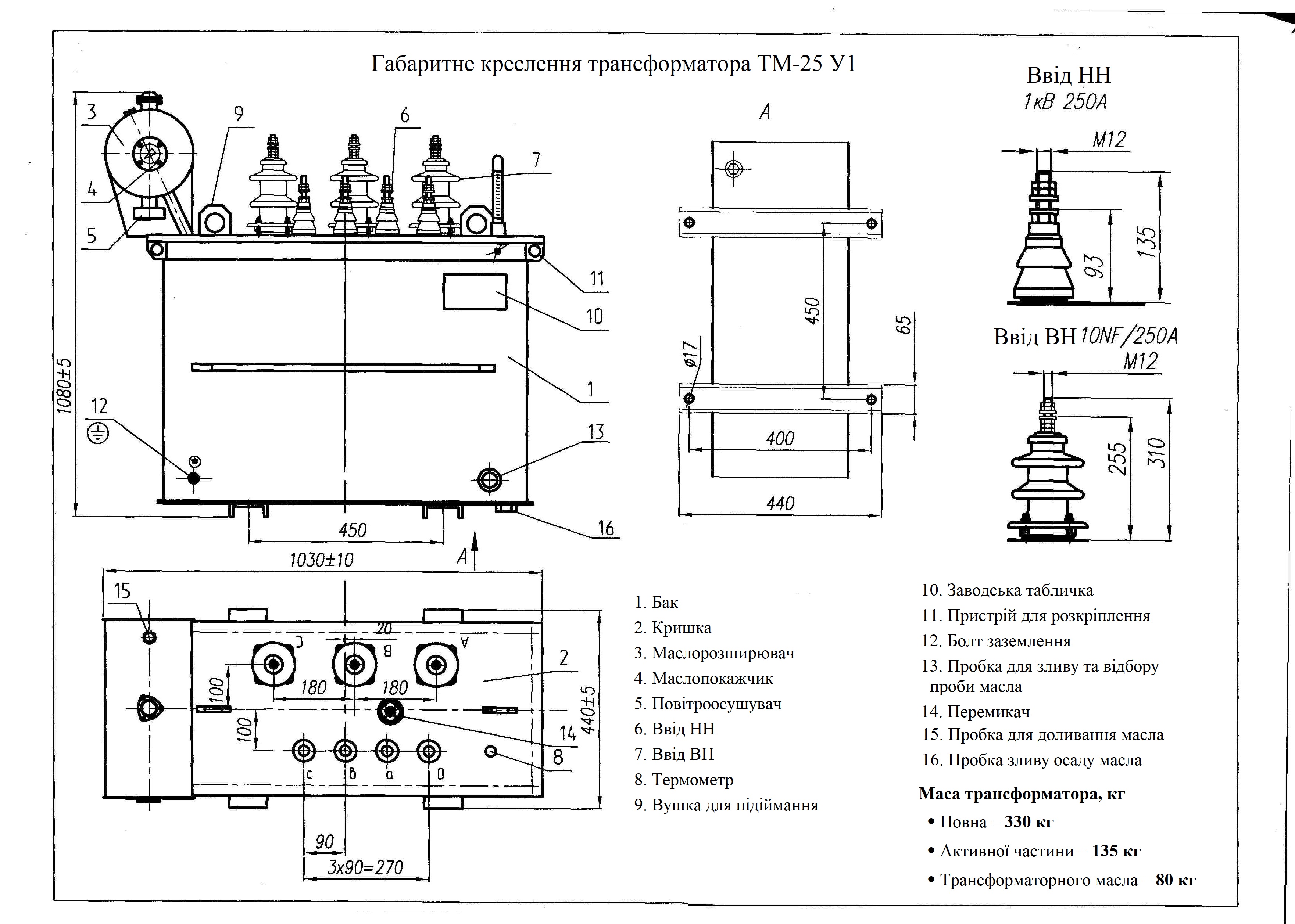

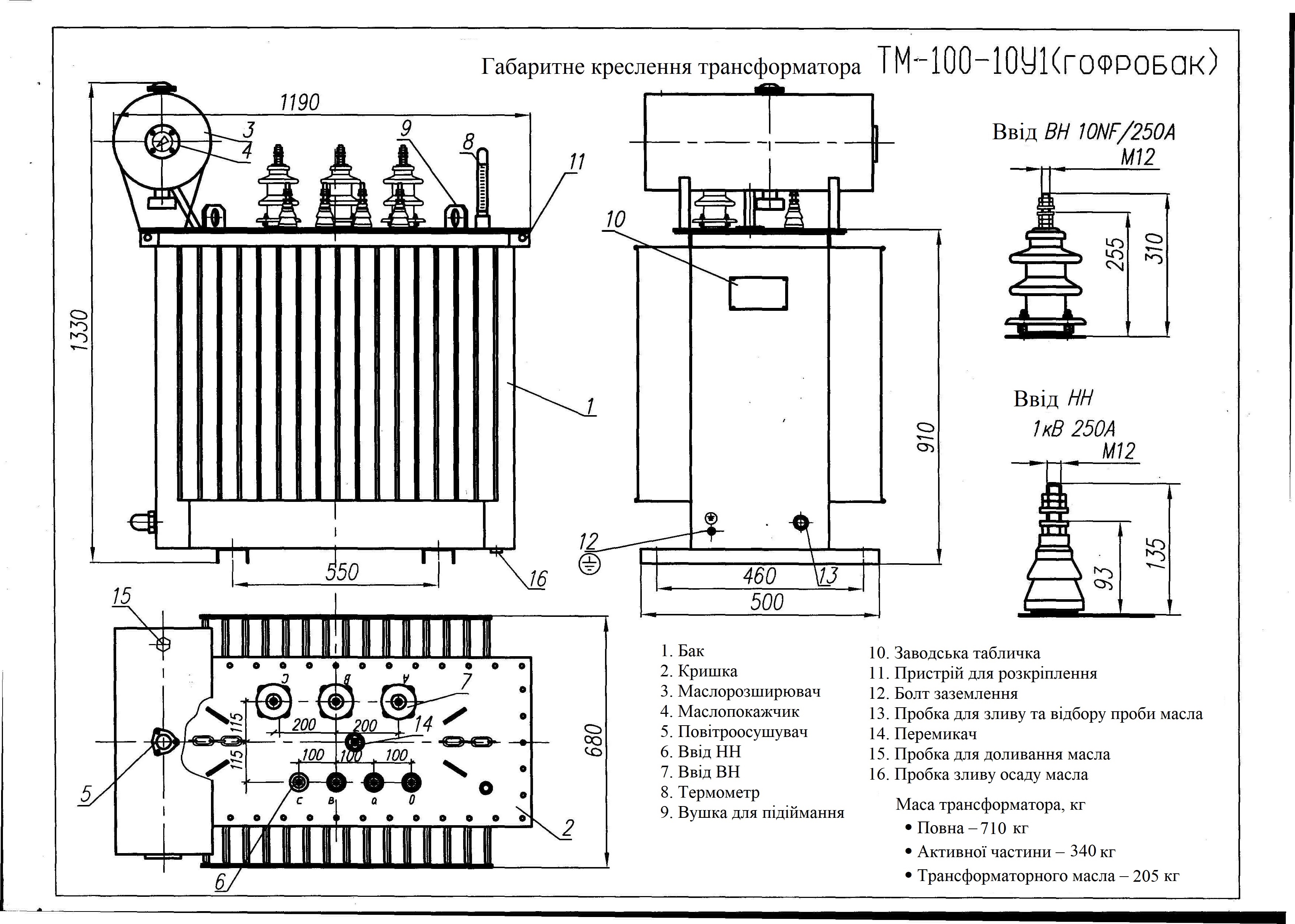

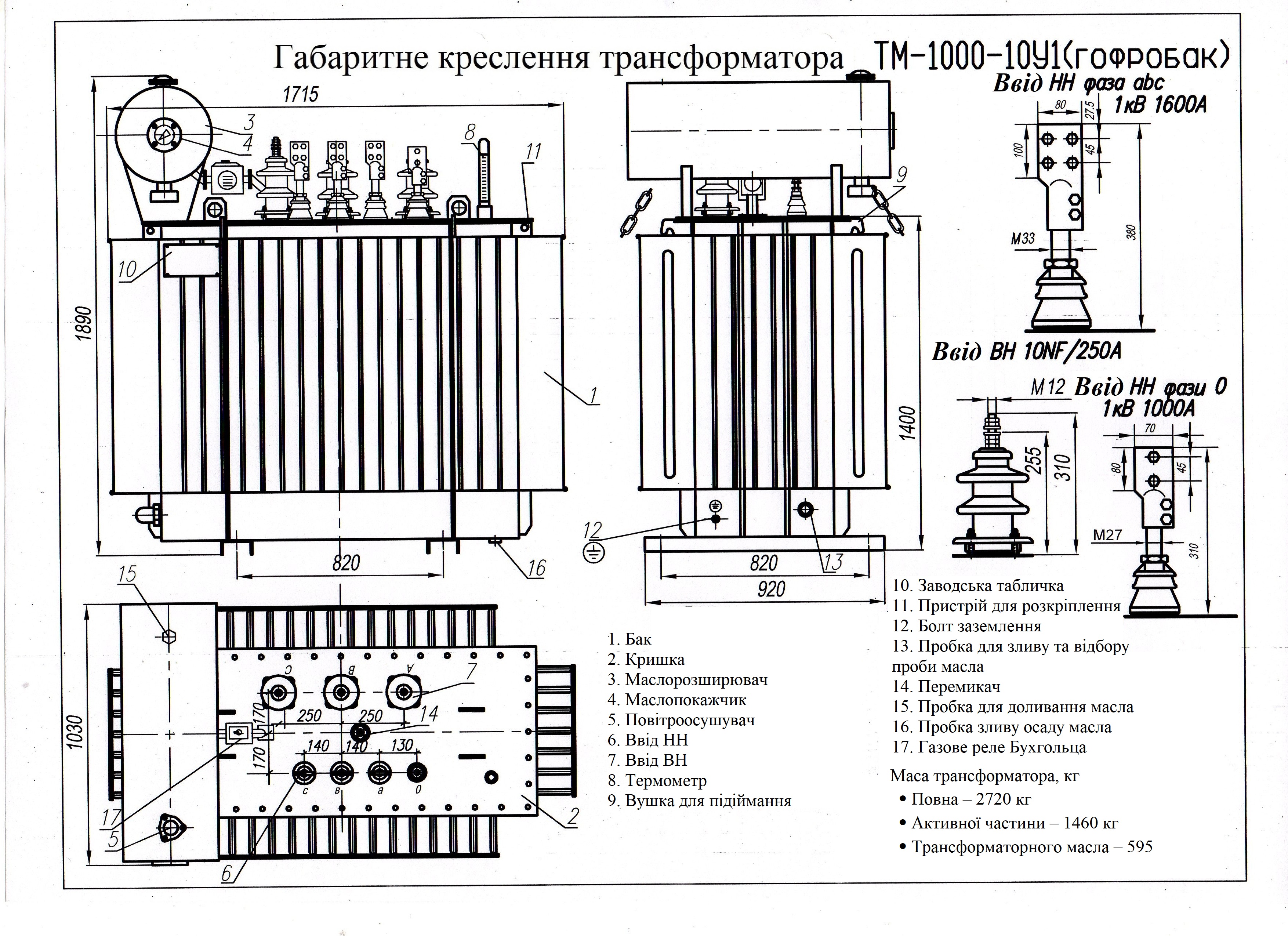

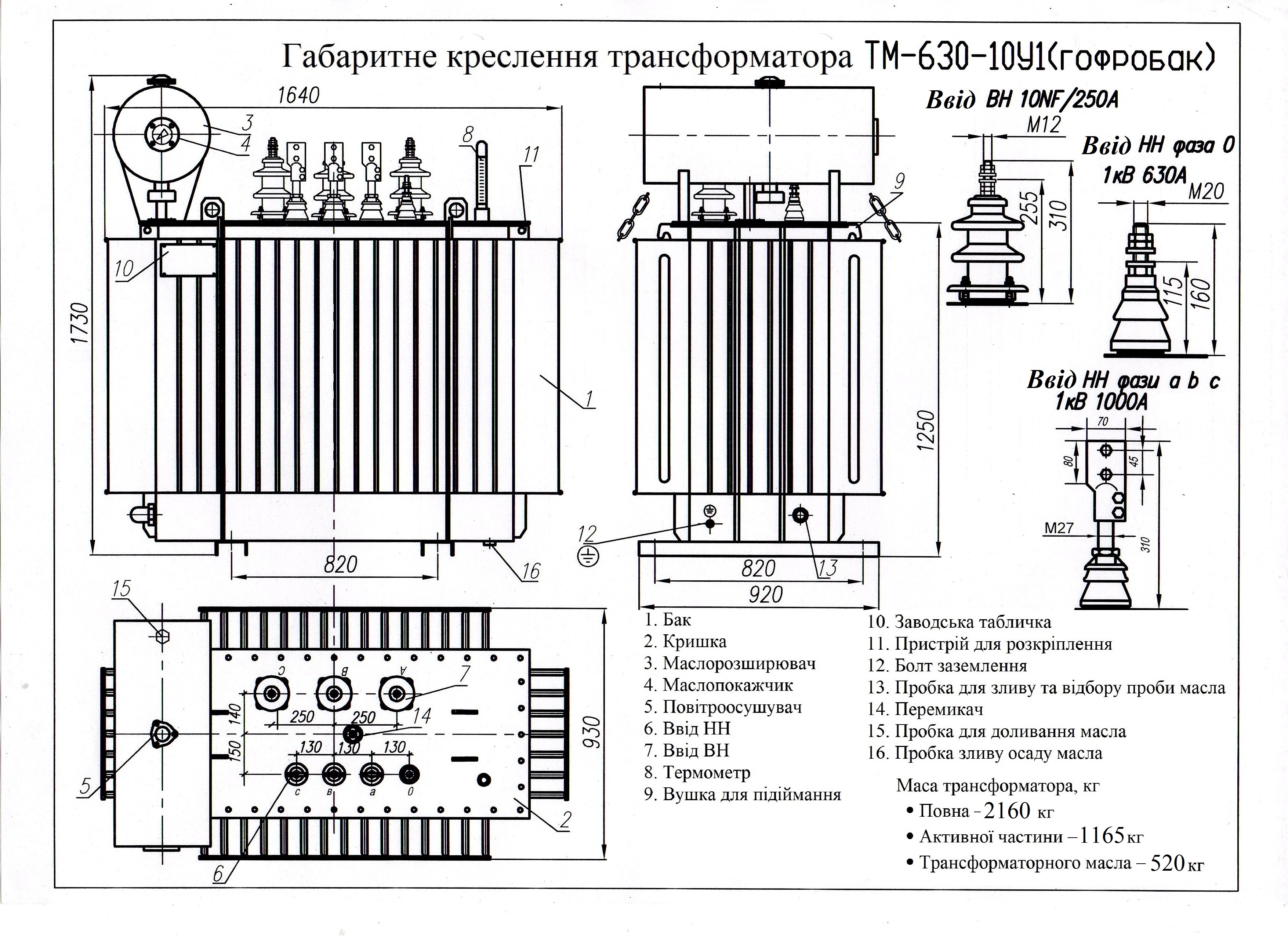

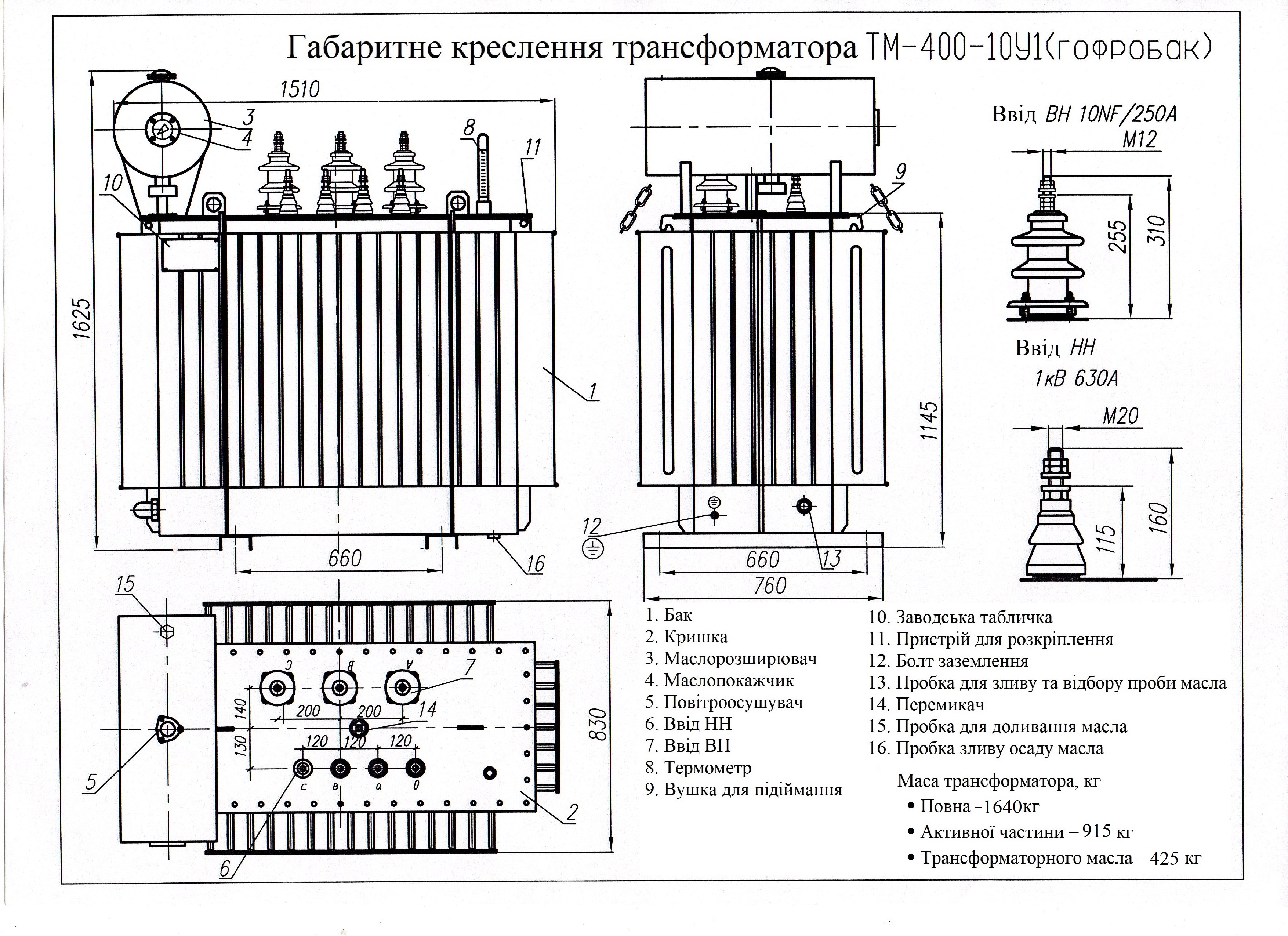

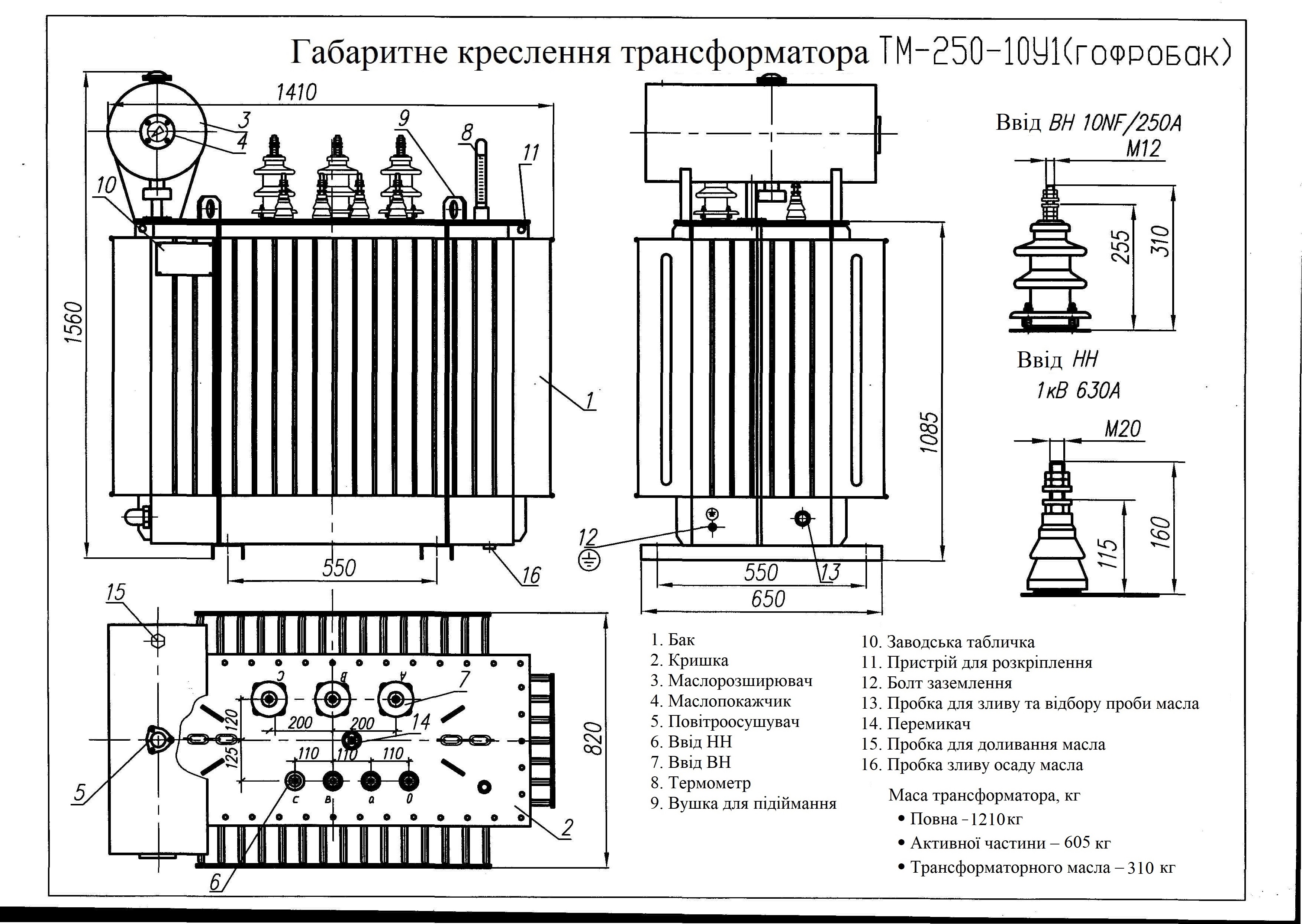

Габаритно-вагові характеристики

Потужність, кВА

А, мм

В, мм

Н, мм

С, мм

E, мм

Маса масла, кг

Маса
тр-ра, кг

25

1155

455

1290

755

450

158

453

40

1155

455

1290

755

450

139

474

63

1165

470

1325

825

550

180

578

100

1050

820

1470

1010

550

290

1020

160

1160

830

1560

1160

550

330

1150

250

1245

960

1655

1240

550

440

1500

400

1320

1020

1690

1255

660

590

1865

630

1650

1020

2025

1545

820

650

2105

1000

1650

1180

2190

1595

820

1025

3550

1600

2200

1250

2320

1675

1070

1260

4900

2500

2500

1500

2800

1950

1070

1800

6900

 Виробник залишає за собою право змінювати габаритні розміри без повідомлення замовника, тому просимо уточнювати габаритні розміри при необходімності
