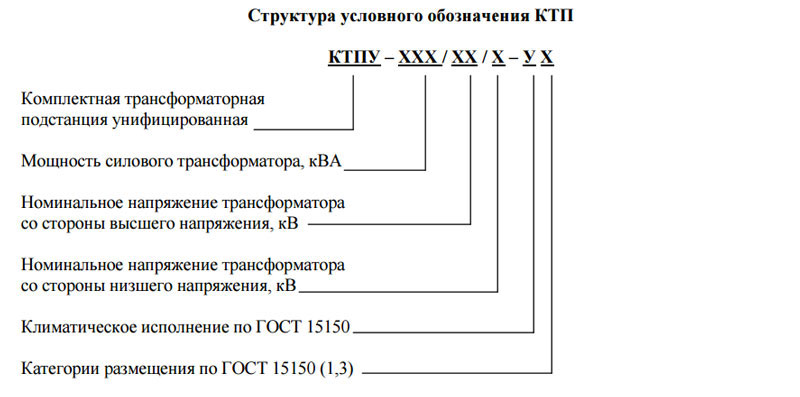

Комплектная трансформаторная подстанция мачтовая КТП 25-250/10(6)/0,4 У1
Комплектная трансформаторная подстанция КТП 25-250/10(6)/0,4 У1 наружной установки мощностью 25…250 кВА напряжением 10(6)/0,4 кВ с воздушным вводом на стороне высшего напряжения и с кабельным или воздушным выводом на стороне низшего напряжения предназначена для приема электроэнергии (переменного трехфазного тока промышленной частоты 50 Гц) напряжением 10(6) кВ и преобразования в напряжение 0,4кВ.
Нормальными условиями работы КТП являются:
-
высота над уровнем моря – не более 1000 м;
-
нижнее значение рабочей температуры воздуха – минус 40°С;
-
верхнее значение рабочей температуры воздуха – плюс 40°С;
-
окружающая среда – невзрывоопасная, не содержащая токопроводящей пыли, агрессивной пыли и паров в концентрациях, разрушающих металлы и изоляцию.
|
Технические данные КТП
|
Характеристика КТП
|
Значение
|
|
Мощность силового трансформатора, кВА |
25-250 |
|
Частота переменного тока, Гц |
50 |
|
Номинальное напряжение на стороне ВН, кВ |
6;10 |
|
Наибольшее рабочее напряжение, кВ |
7,2;12 |
|
Номинальное напряжение на стороне НН, кВ |
0,4;0,69 |
|
Номинальный ток сборных шин, кА |
устройство ввода со стороны ВН |
0,4 -1,0 |
|
Номинальный ток сборных шин, кА |
устройство ввода со стороны НН |
0,4 - 4,0 |
|
Ток термической стойкости (1с), кА |
устройство ввода со стороны ВН |
4 |
|
устройство ввода со стороны НН |
0,8 - 8,1 |
|
Ток электродинамической стойкости, кА |
устройство ввода со стороны ВН |
10 |
|
устройство ввода со стороны НН |
1,5 - 16 |
|
Климатическое исполнение и категории размещения |
У1 |
|
Степень защиты оболочки |
IP 43 |
|
Сопротивление изоляции цепей КТП, МОМ |
ВН-1000, НН-1,0 |
|
Уровень звука КТП не более нормы для установленного силового трансформатора |
|
|
Схема и группа соединения обмоток трансформатора |
по заказу |
|
Мощность, кВА
|
Номинальный ток, А
|
Масса с трансформатором
|
|
РУНН
|
Линия 1
|
Линия 2
|
Линия 3
|
Линия 4
|
Уличного освещения
|
|
25 |
36 |
31,5 |
40 |
- |
- |
16 |
690 |
|
40 |
58 |
40 |
63 |
- |
- |
16 |
750 |
|
63 |
90 |
40 |
63 |
40 |
- |
16 |
880 |
|
100 |
145 |
40 |
100 |
80 |
- |
16 |
1020 |
|
160 |
230 |
80 |
160 |
100 |
- |
16 |
1180 |
|
250 |
360 |
80 |
160 |
100 |
250 |
16 |
1558 |

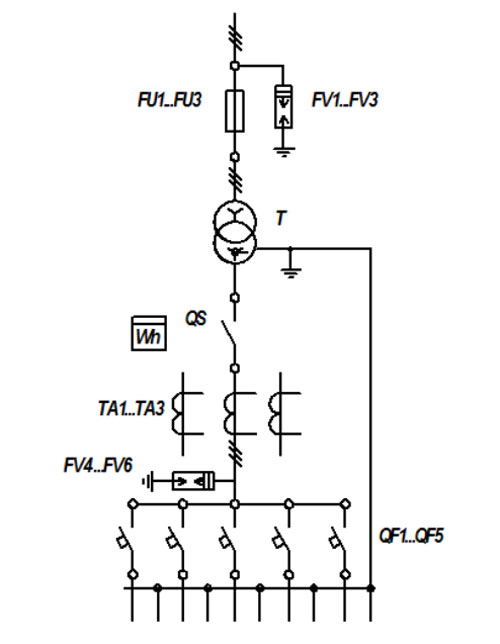

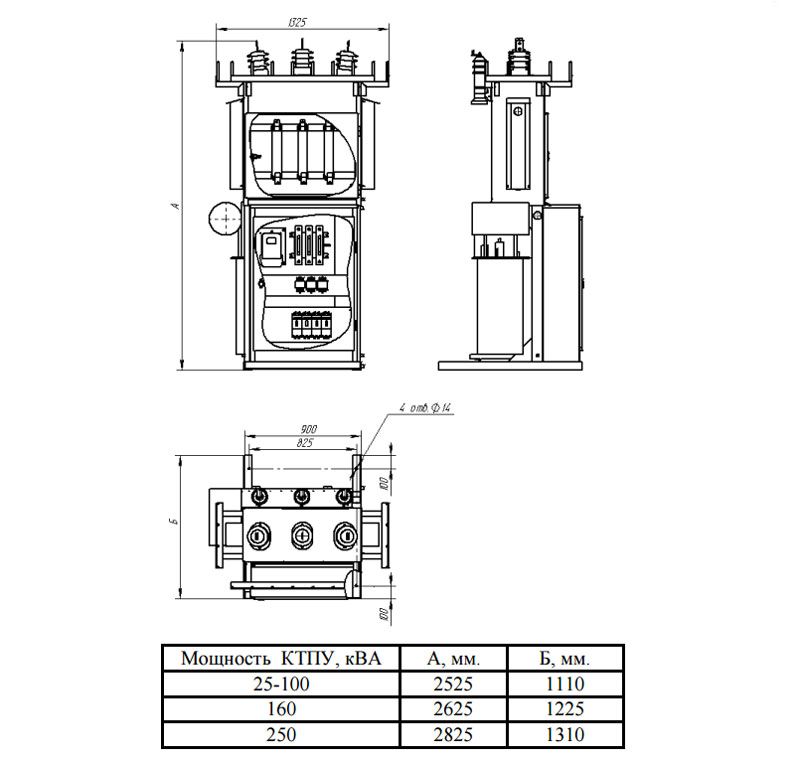

Габаритные размеры и однолинейная электрическая схема
Трансформаторная подстанция КТП имеет следующие составные части:
-
устройство со стороны высокого напряжения УВН;
-
силовой трансформатор (масляный, сухой) отвечает ГОСТ 11677, ГОСТ 14209, ГОСТ 16555, ДСТУ 2105, а также ТУ на конкретные типы трансформаторов;
-
распределительное устройство со стороны низкого напряжения РУНН (автоматические выключатели отечественного или зарубежного производства, по желанию заказчика).
Блоки УВН, РУНН и трансформатор расположены на общей станине, имеющей монтажное основание для установки подстанции. Конструктивно блоки УВН и РУНН представляют собой шкафы с размещенной в них аппаратурой. Подстанция изготавливается с воздушным вводом и подключается к сети через разъединитель РЛНД(З)-10/400 У1, который поставляется согласно заявке и устанавливается на ближайшей опоре ЛЭП.
В подстанции типа КТП (мачтовая) выполнены следующие блокировки:
-
одновременно включенное состояние выключателя, разъединителя и заземлителя;
-
положение двери УВН при включении и отключении выключателя-разъединителя.
Скачать
опросный лист для КТП
Производитель оставляет за собой право изменять габаритные размеры без уведомления заказчика, поэтому просьба уточнять габаритные размеры при необходимности.
|
