Выключатель вакуумный ВВ/EL

1. Назначение ВВ

ВВ предназначены для коммутации высоковольтных электрических цепей при нормальных и аварийных режимах в сетях трехфазного переменного тока частотой 50 Гц с номинальным напряжением до 10 кВ и номинальными токами коммутации 630, 800, 1000 А для систем с изолированной и заземленной нейтралью.
ВВ предназначены для вновь разрабатываемых шкафов КРУ и КСО, для ретрофита (реконструкции) КРУ и КСО, находящихся в эксплуатации, а также для применения в качестве расцепителей и средств коммутации в реклоузерах и других устройствах, осуществляющих распределение и потребление электрической энергии во всех отраслях народного хозяйства.
ВВ відповідає вимогам
ВВ выпускают в соответствии с ТУ У 27.1–37920914–003:2021. ВВ соответствует требованиям МЭК 62271-100.
Управление ВВ осуществляется БУ соответствующего исполнения, выпускаемого согласно ТУ У 27.1–37920914–003:2021. БУ выполнены в виде отдельного модуля и входят в комплект поставки ВВ.

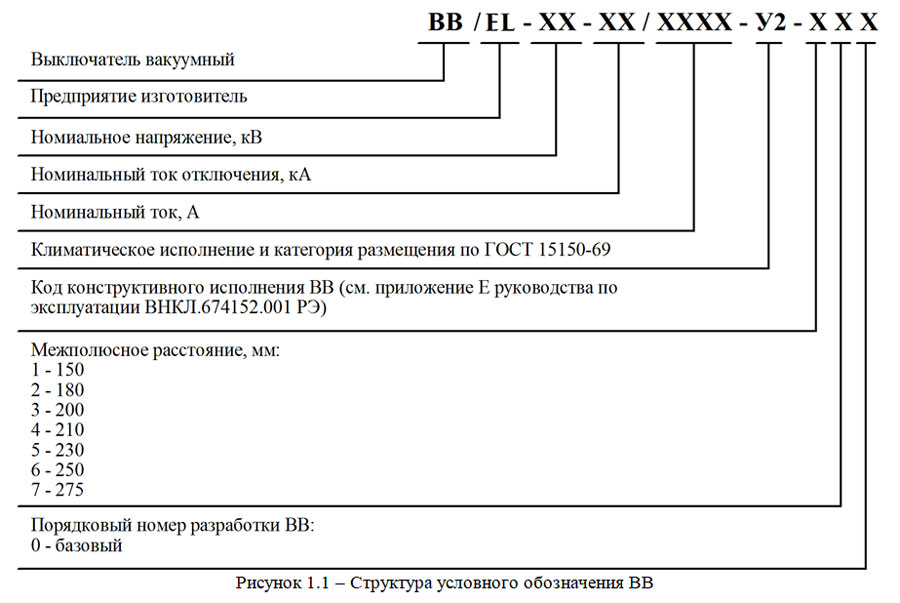

Структура условного обозначения ВВ представлена на рисунке 1.1.

Пример условного обозначения в технических документах ВВ на номинальное напряжение 10 кВ, номинальным током отключения 20 кА, номинальным током 1000 А, климатического исполнения У, категории размещения 2, конструктивного исполнения 1, c межполюсным расстоянием 180 мм, базовой разработки:
В В/EL - 10 - 20/1000 - У2 - 120 ТУ У 27.1–37920914–003:2021.

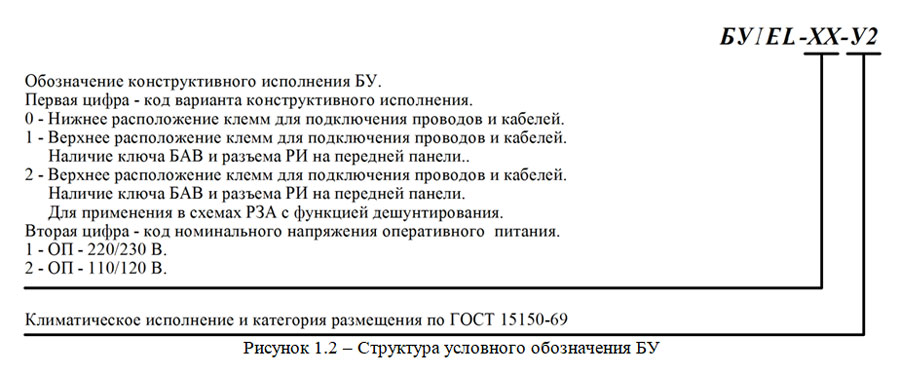

1.1.6 Структура условного обозначения БУ представлена на рисунке 1.2.

Пример условного обозначения БУ в комплекте поставки ВВ, номинальным напряжением оперативного питания (ОП) 230 В переменного тока, климатического исполнения У, категории размещения 2 по ГОСТ 15150-69, варианта конструктивного исполнения 1:
Блок управления БУ/EL -11-У2

2. Технические характеристики

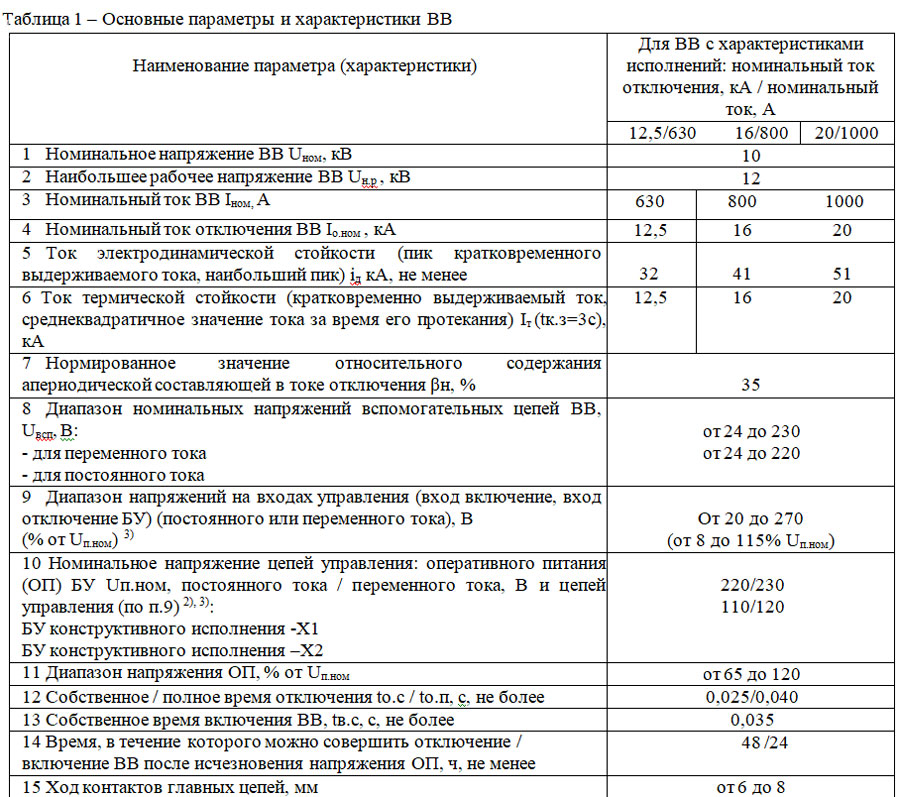

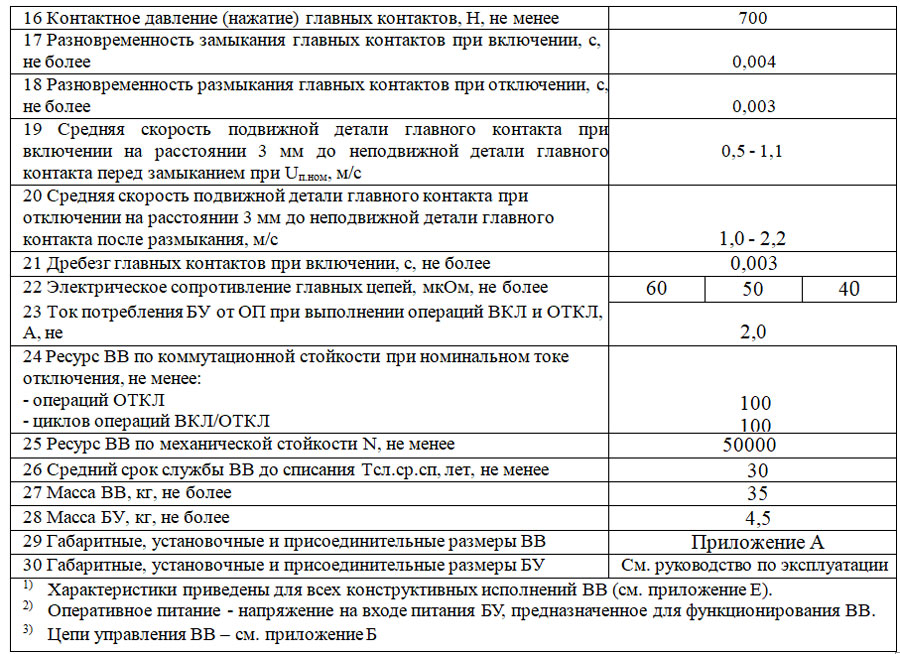

Основные параметры и характеристики исполнений ВВ приведены в таблице 1.

Условия эксплуатации
Климатическое исполнение и категория размещения У2 по ГОСТ 15150-69.
Рабочие условия эксплуатации ВВ:
- верхнее значение температуры окружающего воздуха плюс 55 ?С;
- нижнее значение температуры окружающего воздуха минус 45 ?С;
- верхнее значение относительной влажности воздуха 100 % при температуре плюс 25 ?С (с конденсацией влаги);
- верхнее значение атмосферного давления 106,7 кПа (800 мм рт.ст.);
- нижнее значение атмосферного давления 86,6 кПа (650 мм рт.ст.);
- атмосфера тип II (промышленная) ГОСТ 15150-69.


3. Конструкция ВВ

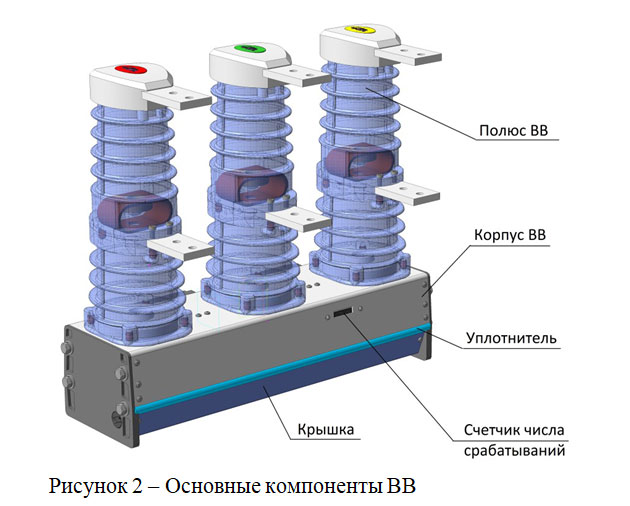

ВВ состоит из трех полюсов, которые жестко крепятся на верхней части корпуса ВВ см. рисунок 2. Каждый полюс представляет собой сборную конструкцию из прочного электроизоляционного материала.

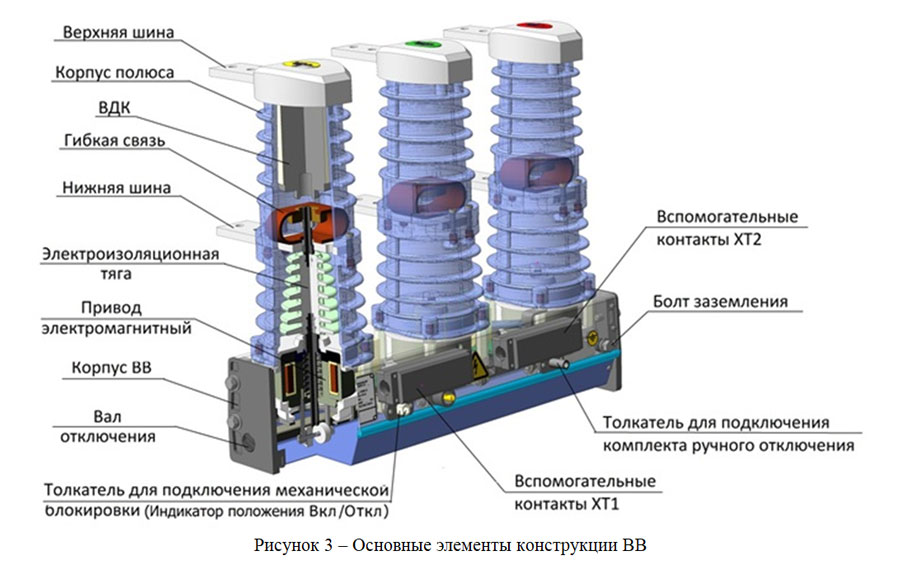

Основные элементы конструкции ВВ приведены на рисунке 3. Внутри каждого полюса располагается основной исполнительный элемент ВВ – ВДК. Внутри ВДК в вакууме располагаются коммутирующие контакты главных цепей ВВ. При отключении дуга гаснет при переходе тока через ноль. Вакуум обладает высокой электрической прочностью, что гарантирует отключение тока при расхождении контактов более 1мм. ВДК дополнительно покрывается эластичной изоляцией, выполненной по специальной технологии. Дополнительная изоляция надежно защищает ВДК и внутреннее пространство от поверхностного пробоя, а также от пыли и влаги.
