Разъединители высоковольтные РР/EL-РР
РРазъединители высоковольтные РР/ЕL-ХХ предназначены для включения и выключения электрических цепей с рабочим напряжением до 12 кВ, при отсутствии токов в каждом полюсе, в электрических сетях трехфазного переменного тока частотой 50 Гц с изолированной нейтралью, а также для обеспечения необходимого видимого воздушного промежутка между разомкнутыми контактами полюсов.
|

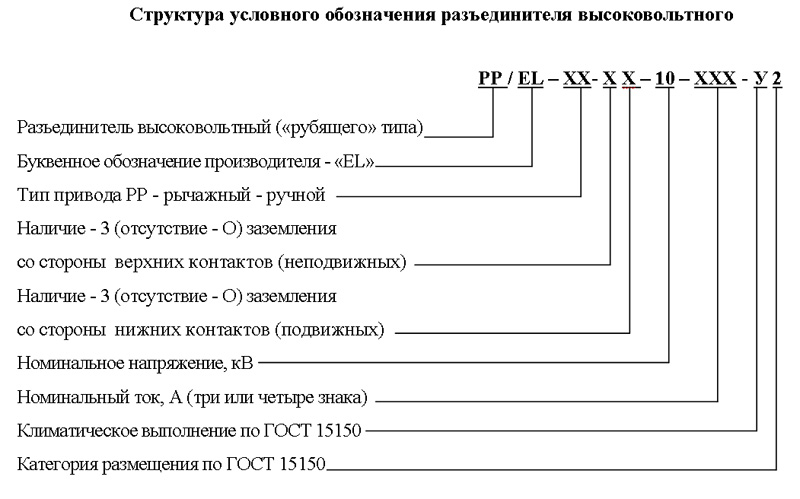

Технические характеристики разъединителя - высоковольтного РР/ЕL –XX
Номинальное напряжение, кВ
|
10 |
Максимальное рабочее напряжение |
12 |
Номинальный ток, А |
630, 1000, 1600 |
Нормированные параметры токов термической и электродинамической стойкости |
Ток термической стойкости, кА в течение 1 сек |
63 |
Ток электродинамической стойкости, кА в течении 1с |
25 |
Испытательные напряжения изоляции главной цепи |
Кратковременное (одноминутное), кВ |
42(фарфор),
38(пластмасс.) |
Полное - грозового импульса |
85 (75) |
Нормированные параметры токов включения и отключения |
Намагничиваемого тока силовых трансформаторов, А |
2,5 |
Зарядных токов воздушных и кабельных линий, А |
0,8 |
Электрическое сопротивление главной токопроводящей цепи полюса (фазы), мкОМ, не более |
100, 50, 30 |
Степень защиты оболочки |
IР00 |
Рисунок 3. Разъединитель - высоковольтный РР/ЕL –РР-ОО-10-630-У2 (без заземления)
Рисунок 3А. Разъединитель - высоковольтный РР/ЕL –РР-ОЗ-10-630-У2
(заземляющие ножи расположены снизу)
Рисунок 3В. Разъединитель - высоковольтный РР/ЕL –РР-ЗО-10-630-У2
(заземляющие ножи расположены сверху)
Рисунок 3С. Разъединитель - высоковольтный РР/ЕL –РР-ЗЗ-10-630-У2
(заземляющие ножи расположены сверху и снизу)
|
