Выключатели нагрузки – разъединители автогазовые высоковольтные рубящие ВНР РА/EL-630 (1000)

Выключатели нагрузки – разъединители автогазовые высоковольтные рубящие ВНР РА/ЕL - 630 (1000) предназначены для включения, долговременного пропускания, отключения трехфазных номинальных токов частотой 50 Гц в электрических сетях с изолированной нейтралью. Рабочее напряжение до 12 кВ, а также для обеспечения необходимого видимого воздушного изоляционного промежутка между разомкнутыми контактами полюсов.

Технические характеристики

Выключатель нагрузки ВНР ОО 630-25-У2

Номинальное напряжение, кВ

10

Максимальное рабочее напряжение

12

Номинальный ток, А

630

Наибольший ток включения при со>0,7; А

630

Нормированные параметры токов термической и электродинамической стойкости

Ток термической стойкости, кА в течение 1 сек

63

Ток электродинамической стойкости, кА

25

Испытательные напряжения изоляции главной цепи



Кратковременное (одноминутное), кВ

42

Полного грозового импульса, кВ

75

Нормированные параметры токов включения и отключения

Намагничиваемого тока силовых трансформаторов, А

2,5

Зарядных токов воздушных и кабельных линий, А

4,0

Электрическое сопротивление главной токопроводящей цепи полюса (фазы), мкОМ, не более

100

Степень защиты оболочки



IР00

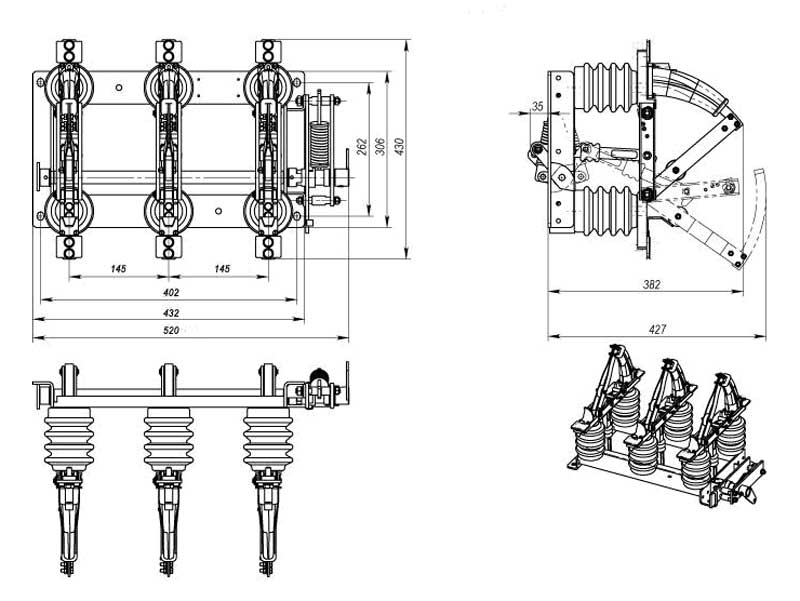

Рисунок 1.     Выключатель нагрузки ВНР ОО 630-25-У2L(без заземления)

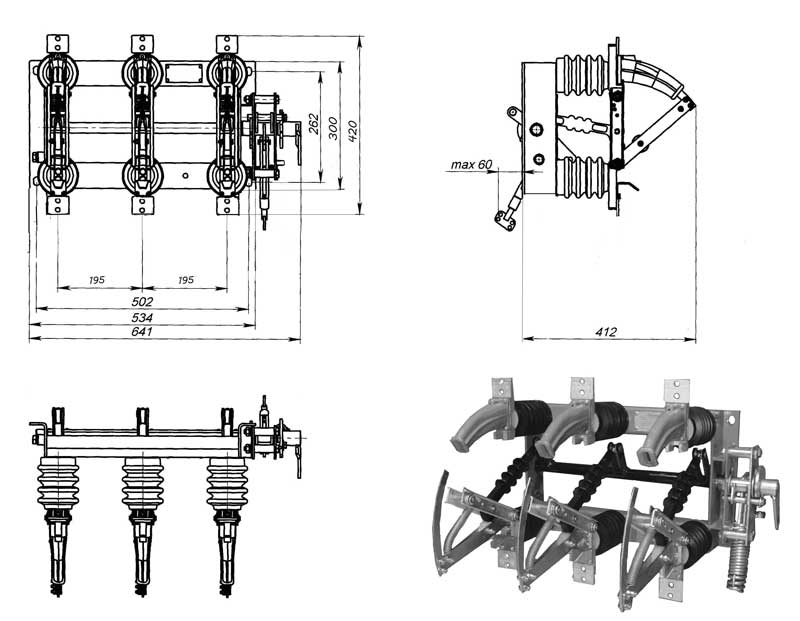

Рисунок 1А.      Выключатель нагрузки ВНР ОО 630-25-У2

Технические характеристики

Выключатель нагрузки - разъединитель ВНР ОО 630-25-У2

Номинальное напряжение, кВ

10

Максимальное рабочее напряжение

12

Номинальный ток, А

630

Наибольший ток включения при соsψ >0,7; А

1000

Нормированные параметры токов термической и электродинамической стойкости



Ток термической стойкости, кА в течение 1 сек

63

Ток электродинамической стойкости, кА

25

Испытательные напряжения изоляции главной цепи



Кратковременная (одноминутная), кВ

42

Полного грозового импульса

75

Нормированные параметры токов включения и отключения



Намагничиваемого тока силовых трансформаторов, А

2,5

Зарядных токов воздушных и кабельных линий, А

4,0

Электрическое сопротивление главной токопроводящей цепи полюса (фазы), мкОМ, не более

100

Степень защиты оболочки

IР00

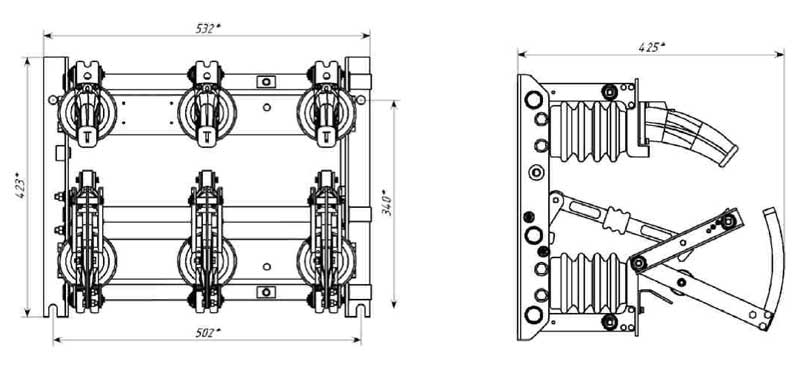

Рисунок 2. Выключатель нагрузки ВНР ОО 630-25-У2

Производитель оставляет за собой право изменять габаритные размеры без уведомления заказчика, поэтому просьба уточнять габаритные размеры при необходимности.
