ТРАНСФОРМАТОРИ СИЛОВІ ТИПУ ТМГ ECO1, ECO2

Відповідають стандарту ДСТУ IEC-60076 та Технічному регламенту щодо вимог до екодизайну для малих, середніх та великих силових трансформаторів

Силові масляні понижуючі трифазні двообмоткові герметичні загального призначення трансформатори потужністю від 10 до 3150 кВ•А напругою до 10 кВ призначені для внутрішньої і зовнішньої установки.
Технічні параметри трансформаторів відповідають вимогам «Технічного регламенту щодо вимог до екодизайну для малих, середніх та великих силових трансформаторів» згідно постанови КМУ № 152 від 27.02.2019р.
Технічні характеристики
Силові трансформатори ТМГ-63-3150 виготовляються з номінальною напругою первинної обмотки (високої напруги) 6, 10 кВ і вторинної обмотки (низької напруги) – 0,4 кВ.
Схема й група з'єднань – Yyn0; Dyn11, Yzn11.
Напруга регулюється без збудження завдяки високовольтним перемикачам, приєднаним до обмотки високої напруги. При від’єднаному від мережі трансформаторі є можливість регулювати напругу ступенями з боку НН і ВН з діапазоном ±2 х 2,5 %.

Відповідно до Технічного регламенту щодо вимог до екодизайну для малих, середніх та великих силових трансформаторів затверджений постановою Кабінету Міністрів України № 152 від 27.02.2019р граничне відхилення технічних параметрів трансформаторів становить:
• напруга короткого замикання ± 10%
• втрати короткого замикання на основному відгалуженні - не більше
• втрати холостого ходу - не більше

Структура умовного позначення ТМГ Х/10 У(ХЛ)1 ECO1 (ECO2)
Т трансформатор трифазний
М охолодження масляне з природною циркуляцією повітря і масла
Г герметичний
Х номінальна потужність, кВ•А
10 номінальна напруга обмотки ВН, кВ
У(ХЛ)1 кліматичне виконання й категорія розміщення за ГОСТ 15150-69
Х рівень втрат холостого ходу й короткого замикання
Умови експлуатації
Висота над рівнем моря – до 1000 м.

Температура навколишнього повітря:
• для помірного клімату від –45°С до +40°С (виконання «У»)
• для холодного клімату від –60°С до +40°С (виконання «ХЛ»)
Відносна вологість повітря не більше 80% при +25°С.

Не розраховані для роботи у вибухонебезпечному, агресивному середовищі (яке містить гази, випари, пил підвищеної концентрації і т.д.).

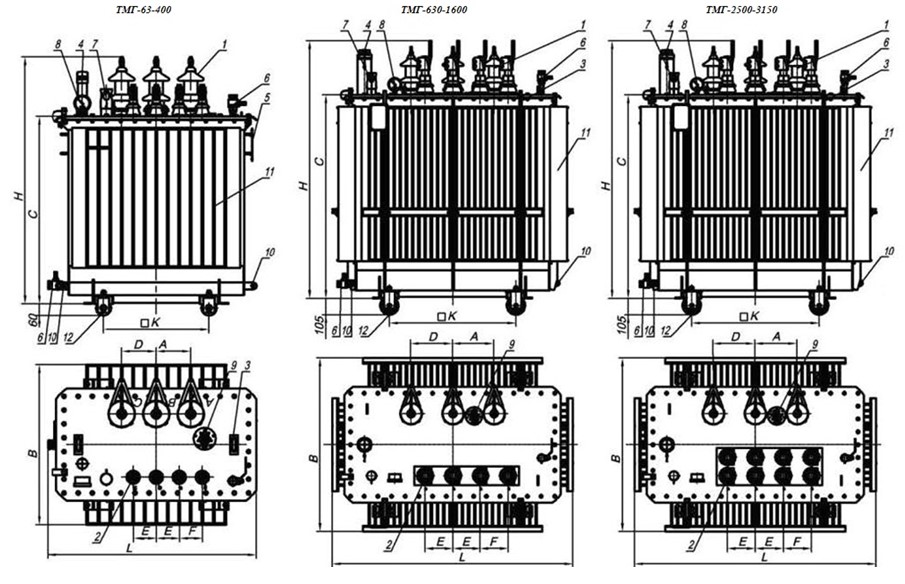

1. Ввод ВН
2. Ввод НН
3. Вушко для підйому трансформатора
4. Клапан запобіжний
5. Щиток заводський
6. Корок для зливу масла
7. Масловказівник поплавковий
8. Термометр
9. Привід перемикача
10. Болт заземлення М12х25
11. Бак
12.*Котки для транспортування

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ТРАНСФОРМАТОРІВ СЕРІЇ ТМГ
потужністю від 63 до 3150 кВ•А напругою до 10 кВ
ECO1

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ТРАНСФОРМАТОРІВ СЕРІЇ ТМГ
потужністю від 63 до 3150 кВ•А напругою до 10 кВ
ECO2

Виробник залишає за собою право змінювати габаритні розміри без повідомлення замовника, тому просимо уточнювати габаритні розміри при необходімності
