Сухі трансформатори   Сухі трансформатори
з епоксидною ізоляцією
GEAFOL від компанії
«SIEMENS Zrt.»



вимикачі навантаження, сухі трансформатори, комплекті трансформаторні підстанції, масляні трансформатори.

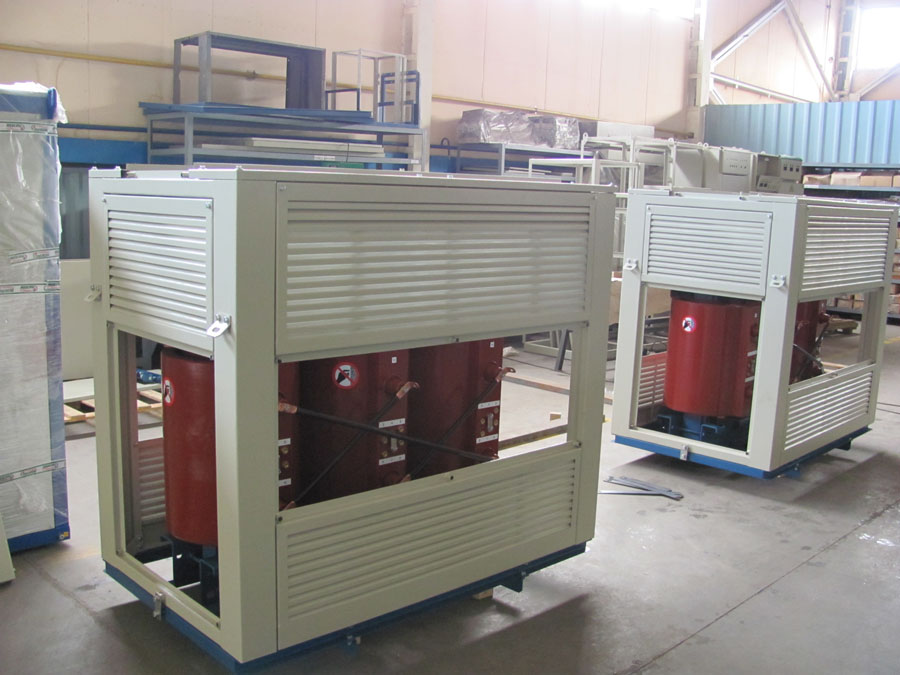

Трансформатори сухі типу ТС (З) ГЛ з епоксидної ізоляцією типу «GEAFOL»

Трансформатори сухі типу ТС (З) ГЛ з епоксидної ізоляцією типу « GEAFOL » знижуючі трифазні двохобмотувальні й трёхобмоточние загального призначення потужністю від 100 до 3150 кВа напругою до 35 кВ використовуються в багатьох галузях народного господарства і призначені для перетворення електричної енергії в електромережах трифазного змінного струму частотою 50 Гц. Встановлюються в промислових приміщеннях і громадських будівлях, до яких пред'являються підвищені вимоги в частині пожежної безпеки, вибухозахищеності, екологічної чистоти.

Трансформатори типу ТС (З) ГЛ потужністю від 100 до 3150 кВа з номінальною напругою первинної обмотки (високої напруги) до 35кВ включно і вторинної обмотки (низької напруги) – 0,4 кВ.

Основні схеми групи з'єднання обмоток (ВН / НН), Д / Ун – 11, У / Ун – 0. Регулювання напруги – перемикання без збудження за допомогою перемичок на 2х2,5% Uн.

Завантажити опитувальний лист для трансформаторів сухих
Завантажити презентацію трансформаторів Siemens

Умови експлуатації трансформаторів сухих:

  • температура навколишнього повітря: від мінус 25ºС до плюс 40ºС;
  • відносна вологість повітря – не більше 80% при температурі плюс 25ºС;
  • висота установки над рівнем моря – не більше 1000 м;
  • довкілля – вибухонебезпечне, не містить струмопровідного пилу.

Технічні дані трансформаторів сухих

Номі-
нальна
потужність
Найвища напруга Напруга короткого замикання при номінальному струмі при 75ºС Регулю-
вання напру-
ги ходу
Втрати холостого ходу Втрати короткого замика-
ння при 75ºС
Втрати короткого замика-
ння при 120ºС
Шум Тип Маса, пр. Розміри
Sn
кВ·а
Un
кВ
Uk
%
% P0
Вт
Pk75
Вт
Pk120
Вт
LWA
Дб(а)
  кг a
mm
b
mm
h
mm
100 6
10
20
4
4
4
±2х2,5
±2х2,5
±2х2,5
440
440
600
1600
1600
1500
1850
1850
1750
59
59
59
4GB5026-3CC
4GB5044-3CC
4GB5064-3CC
600
600
620
1210
1210
1220
670
670
740
840
840
925
6
10
20
4
4
4
±2х2,5
±2х2,5
±2х2,5
320
320
400
1600
1600
1500
1850
1850
1750
51
51
51
4GB5026-3GC
4GB5044-3GC
4GB5064-3GC
720
720
740
1230
1230
1260
675
675
745
845
845
945
160 6
10
20
4
4
4
±2х2,5
±2х2,5
±2х2,5
610
610
870
2300
2300
2200
2600
2600
2500
62
62
62
4GB5226-3CC
4GB5244-3CC
4GB5264-3CC
820
820
790
1270
1270
1280
690
690
745
1025
1025
1060
6
10
20
4
4
4
±2х2,5
±2х2,5
±2х2,5
440
440
580
2300
2300
2200
2600
2600
2500
54
54
54
4GB5226-3GC
4GB5244-3GC
4GB5264-3GC
960
960
920
1260
1260
1320
685
685
755
1100
1100
1060
250 6
10
20
4
4
4
±2х2,5
±2х2,5
±2х2,5
820
820
1100
2800
2800
2800
3200
3200
3200
65
65
65
4GB5426-3CC
4GB5444-3CC
4GB5464-3CC
1010
1010
1070
1330
1330
1370
700
700
730
1055
1055
1115
6
10
20
4
4
4
±2х2,5
±2х2,5
±2х2,5
600
600
800
2800
2800
2900
3200
3200
3300
57
57
57
4GB5426-3GC
4GB5444-3GC
4GB5464-3GC
1250
1250
1230
1340
1340
1420
700
700
740
1190
1190
1130
400 6
10
20
4
4
4
±2х2,5
±2х2,5
±2х2,5
1150
1150
1450
3800
3800
3300
4400
4400
3800
68
68
68
4GB5626-3CC
4GB5644-3CC
4GB5664-3CC
1290
1290
1470
1370
1370
1460
820
820
830
1230
1230
1285
6
10
20
4
4
4
±2х2,5
±2х2,5
±2х2,5
880
880
1100
3800
3800
3300
4400
4400
3800
60
60
60
4GB5626-3GC
4GB5644-3GC
4GB5664-3GC
1500
1500
1700
1390
1390
1520
820
820
835
1330
1330
1305
630 6
10
20
6
6
6
±2х2,5
±2х2,5
±2х2,5
1370
1370
1650
6400
6400
5900
7300
7300
6800
70
70
70
4GB5826-3CC
4GB5844-3CC
4GB5864-3CC
1710
1710
1750
1520
1520
1560
830
830
860
1330
1330
1365
6
10
20
6
6
6
±2х2,5
±2х2,5
±2х2,5
1150
1150
1250
6500
6500
5900
7500
7500
6800
62
62
62
4GB5826-3HC
4GB5844-3HC
4GB5864-3HC
1850
1850
1900
1560
1560
1600
835
835
865
1330
1330
1385
1000 6
10
20
6
6
6
±2х2,5
±2х2,5
±2х2,5
2000
2000
2300
8500
8500
9200
9700
9700
10000
73
73
73
4GB6026-3DC
4GB6044-3DC
4GB6064-3DC
2370
2370
2310
1640
1640
1640
990
990
990
1490
1490
1620
6
10
20
6
6
6
±2х2,5
±2х2,5
±2х2,5
1500
1500
1800
8300
8300
7900
9500
9500
9000
65
65
65
4GB6026-3HC
4GB6044-3HC
4GB6064-3HC
2840
2840
2510
1710
1710
1660
990
990
990
1565
1565
1620
1600 6
10
20
6
6
6
±2х2,5
±2х2,5
±2х2,5
2800
2800
3100
12300
12300
11800
14000
14000
13500
76
76
76
4GB6226-3DC
4GB6244-3DC
4GB6264-3DC
3490
3490
3440
1830
1830
1840
990
990
995
1735
1735
1830
6
10
20
6
6
6
±2х2,5
±2х2,5
±2х2,5
2100
2100
2400
12300
12300
11800
14000
14000
13500
68
68
68
4GB6226-3HC
4GB6244-3HC
4GB6264-3HC
4130
4130
3830
1880
1880
1870
990
990
1000
1775
1775
1880
2000 6
10
20
6
6
6
±2х2,5
±2х2,5
±2х2,5
3400
3400
4000
13600
13600
13500
15700
15700
15400
78
78
78
4GB6326-3DC
4GB6344-3DC
4GB6364-3DC
4150
4150
4720
1940
1940
1980
1280
1280
1280
1935
1935
1960
6
10
20
6
6
6
±2х2,5
±2х2,5
±2х2,5
2600
2600
2900
13600
13600
13500
15700
15700
15400
70
70
70
4GB6326-3HC
4GB6344-3HC
4GB6364-3HC
4890
4890
4720
1970
1970
2010
1280
1280
1280
1280
2015
2015
1985
2500 6
10
20
6
6
6
±2х2,5
±2х2,5
±2х2,5
4300
4300
5000
16300
16300
16300
18500
18500
18500
81
81
81
4GB6426-3DC
4GB6444-3DC
4GB6464-3DC
4840
4840
5200
2090
2090
2150
1280
1280
1280
2070
2070
2165
6
10
20
6
6
6
±2х2,5
±2х2,5
±2х2,5
3000
3000
3600
16300
16300
16500
18500
18500
19000
71
71
71
4GB6426-3HC
4GB6444-3HC
4GB6464-3HC
5940
5940
6020
2160
2160
2190
1280
1280
1280
2135
2135
2180

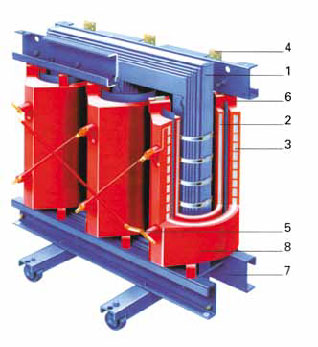

Конструктивні характеристики трансформаторів сухих:

1. Магнитопровод трехстержневой.
Виготовлений з ізольованих з обох сторін пластин анізотропної електротехнічної сталі з низькими питомими втратами.

2.Обмотка нижчої напруги.
Виготовлено з алюмінієвої стрічки.
 Механічна міцність обмотки забезпечується попередньою просоченням       ізоляційним матеріалом.

3.Обмотка высшего напряжения.
Виготовлено з алюмінієвої фольги. Складається з груп котушок, залитих під вакуумом синтетичною смолою.

4.Уведення нижчої напруги.
   Нормальне розташування: зверху на протилежному боці по відношенню до вводів вищої напруги.
Спеціальне розташування: знизу.

5. Уведення вищої напруги.
   Різноманітні варіанти розташування з метою оптимального конструктивного використання. Перемички для узгодження обмотки вищої напруги з напругою мережі, розташовані на стороні вводів нижчої напруги. Перемикання перемичок виробляється при збудженому трансформаторі.

6. Пружні опорні прокладки.
   Знижують рівень шуму трансформатора відділенням обмоток від джерела шуму – муздрамтеатру.

7Опорная рама. Ролики переставляються для поздовжнього або поперечного переміщення.

8.Ізоляція: суміш епоксидної смоли і кварцового наповнювача. Завдяки ізоляції трансформатор не вимагає технічного обслуговування, вологостійкий, тропікостойкій, вогнестійкий, має властивість самозатухания.

Контроль температури обмоток відбувається за допомогою термісторів РТС, розташованих в обмотці нижчого напруги.

Металеві деталі покриті багатошарової фарбою. На вимогу покриття може бути з двокомпонентного лаку або гальванізацією (придатне для особливо агресивного середовища).
Категорія середовища: Е2

Категорія клімату: С2 (якщо трансформатор розташований поза будівлею слід передбачити ступінь захисту IP23)

Клас пожежонебезпеки: F1

Переваги трансформаторів сухих

Безпека трансформаторів сухих

Трансформатори з ізоляцією з литої смоли типу GEAFOL / ГЕАФОЛЬ є ідеальним рішенням для тих ділянок розподільчих мереж, де повинна бути гарантована гранична безпеку, оскільки перетворення напруги проводиться в безпосередній близькості від людини. Трансформатори типу GEAFOL дозволяють уникнути обмежень, пов'язаних із застосуванням трансформаторів з рідким діелектриком, і в той же час зберегти високий рівень за такими перевіреним
   параметрам, як експлуатаційна надійність і безпеку, і термін служби.
Недарма трансформатори з литою ізоляцією типу GEAFOL застосовуються, перш за все там, де компроміси в питаннях надійності та безпеки недоречні. Вони можуть бути
   встановлені в висотних будинках, лікарнях, шахтах доріг і метрополітену, в установках
   для розробки морських родовищ, для гірничодобувних підприємств, для
   вітросилових установок і т.д.

Екологічність і надійність трансформаторів сухих

- Ізоляція

Ізоляція типу GEAFOL складається з компаунда епоксидної смоли і кварцового наповнювача. Цей матеріал не має шкідливого впливу на навколишнє середовище. В результаті обмотки не вимагають технічного обслуговування, вони вологостійкі, стійкі до загоряння і мають властивості самозатухания. Токсичні гази не виділяються навіть під впливом лугових розрядів. Обмотки зафіксовані між пружними опорними підкладками, що забезпечує ефективну віброізоляцію сердечника і гасіння взаємних коливань обмоток. В результаті трансформатори типу GEAFOL працюють так само тихо, як масляні трансформатори.

- Електрична надійність: обмотка з алюмінієвої фольги
Обмотка високої напруги виконується з алюмінієвої фольги. Дана обмотка поєднує в собі простоту намотування з високим рівнем надійності. Ізоляція в такій обмотці піддається впливу меншої напруги, ніж в обмотках іншого типу. У звичайній шарової обмотці з круглого дроти напруга між шарами складається з подвоєного виткового напруження всіх витків в шарі. У фольговій же обмотці межслоевое напруга ніколи не перевищує напруги витка, оскільки кожен шар складається тільки з одного витка. В результаті трансформатори мають високу стійкість до змінних і імпульсним напруженням.
  Температурні коефіцієнти об'ємного розширення алюмінію і епоксидної смоли настільки близькі, що механічні напруги, обумовлені змінами навантаження, зведені до мінімуму.

-Без газових включень: заливка з епоксидної смоли.
Обмотки високої напруги відлиті з епоксидної смоли під вакуумом при високій
   температурі. Такий процес виробництва перешкоджає утворенню шкідливих газових
   включень.

50% резерв потужності - з вентиляторами поперечного потоку

Для забезпечення запасу потужності і можливості витримувати триваліші пікові навантаження в трансформаторах можуть бути встановлені вентилятори поперечного потоку, керовані в залежності від температури. Таким шляхом потужність трансформаторів може бути збільшена на 50% (тривалий режим).
Для простоти установки і підключення за бажанням замовника трансформатор можна приєднувати зверху або знизу до сторони ВН або НН.

Простота: Повна свобода проектування

Проектування з GEAFOL дозволяє піти від обмежень, обумовлених застосуванням
  класичного трансформаторного обладнання. Завдяки простоті установки трансформаторів можлива вироблення оптимальної конфігурації систем енергопостачання. Відпадає необхідність в особливих заходах безпеки - як, наприклад,
  ємність для прийому охолоджуючої рідини.
  Трансформатори типу GEAFOL вимагають менше місця для установки, ніж трансформатори з рідким діелектриком і трансформатори з газової ізоляцією. Це дозволяє сконцентрувати вищі потужності на тому ж просторі.
  Трансформатори виконані з окремих частин, що також є економічним. Так, наприклад, обмотки можна заздалегідь змонтувати і замінити на місці.

 Экономичность:
Ні технічного обслуговування - немає витрат на технічне обслуговування

За своєю конструкцією, сухі трансформатори з литою ізоляцією & laquo; Геафоль & raquo; є повністю не обслуговуються, протягом усього терміну експлуатації. Підключивши трансформатор, Ви, як правило, взагалі забудете про його існування. якщо
  ж Ви врахуєте всі переваги ще на стадії проектування, тоді в більшості випадків Ви зможете істотно знизити загальні витрати на систему енергопостачання.

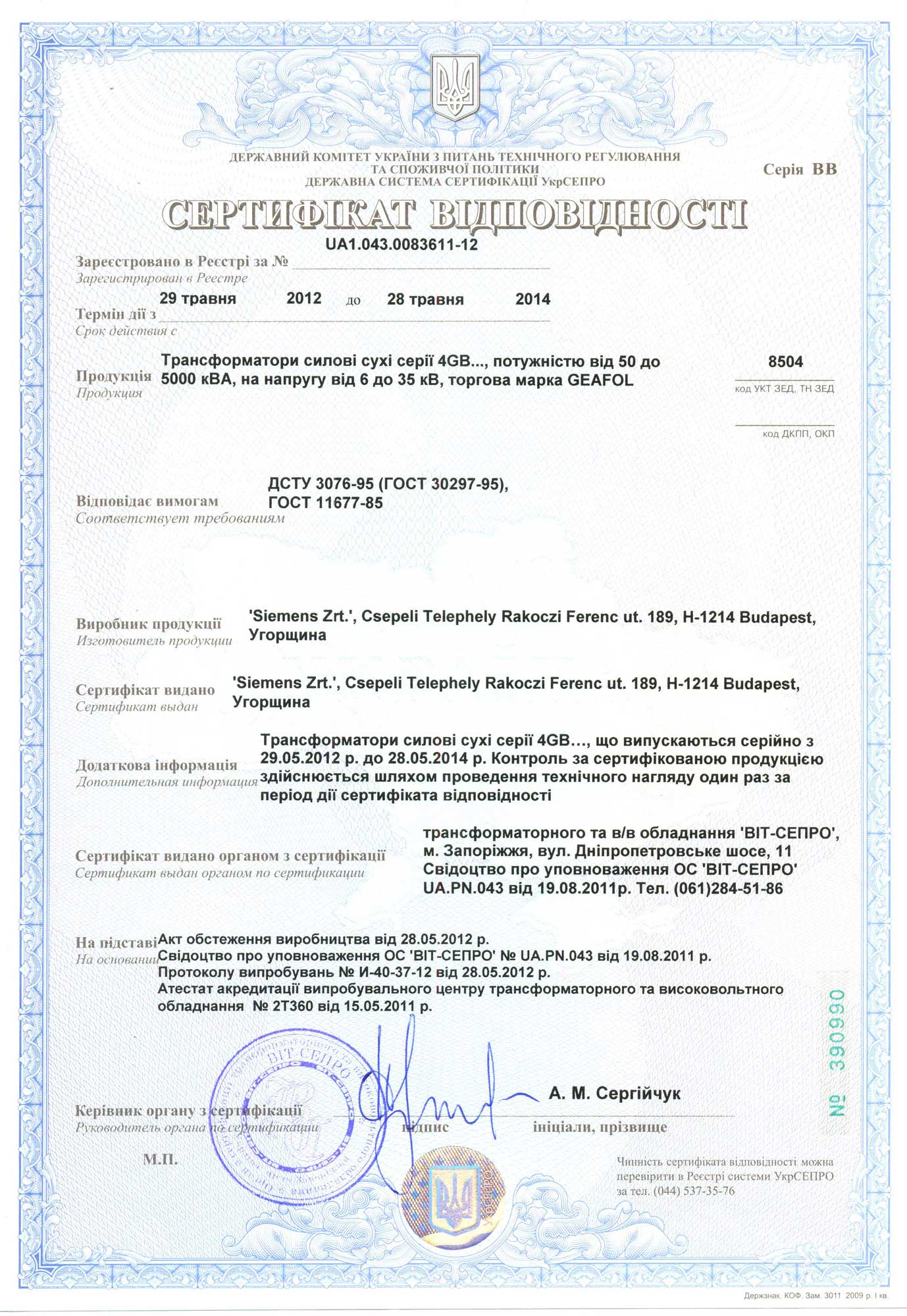

  Трансформатори з литий смоли типу GEAFOL відповідають вимогам VDE 0532 / IEC 60076-11. Однак вони можуть випускатися з урахуванням стандартів конкретної країни і побажань замовника. Компанія SIEMENS пропонує індивідуальні рішення, які задовольняють всім вимогам щодо режиму експлуатації, низького рівня шуму і втрат, виду підключення, виду охолодження, а також транспортування і установки.

Понад 100 000 трансформаторів з литою ізоляцією типу GEAFOL успішно експлуатуються в системах енергопостачанні у всіх куточках земної кулі, починаючи
  з 1965 року.







Дані сухі трансформатори виготовляються як з кожухом (IP-21), так і без кожуха (IP-00).



Технічні характеристики, розміри і маса трансформаторів типу ТС (З) ГЛ з епоксидної ізоляцією типу "GEAFOL"

в захисному кожусі (IP21) 6(10) кВ/0,4 кВ

Номінальна потужність, кВА 100 160 250 400 630 1000 1600 2500
L, мм. * * * 1650 1650 1800 1950 2250
B,мм. * * * 1000 1000 1100 1150 1300
H,мм. * * * 1690 1690 1930 2130 2450
K,мм. * * * 590 590 605 655 660
D,мм. - 125 125 125 125 160 160 200
R,мм. - 520 520 670 670 820 820 1070
T,мм. - 40 40 40 40 50 50 70
Номінальна напруга ВН, кВ 6;10 6;10 6;10 6;10 6;10 6;10 6;10 6;10
Частота, Гц 50 50 50 50 50 50 50 50
Діапазон регулювання
ПБВ
±2х2,5 ±2х2,5 ±2х2,5 ±2х2,5 ±2х2,5 ±2х2,5 ±2х2,5 ±2х2,5
Втрати холостого ходу, Вт 400 610 820 1150 1500 2000 2800 4300

Втрати короткого замикання Вт при 75ºС

1600 2300 3100 4300 6400 8800 12300 18300
Втрати короткого замикання Вт п ри 120º С 1850 2700 3700 4800 7300 10000 14000 17000
Маса, кг. 850 950 1150 1450 1950 2700 3950 5700

* Розміри уточнюються при замовленні



Технічні характеристики, розміри і маса трансформаторів типу ТС (З) ГЛ з епоксидної ізоляцією типу " GEAFOL " в захисному кожусі(IP 21) 6(10) кВ/0,4 кВ

при висновках шин через бічні стінки

Номинальная мощность, кВА 100 160 250 400 630 1000 1600 2500
L 1, мм. * * * 925 925 1025 1100 1230
L 2, мм . * * * 950 950 1050 1125 1255
H 1, мм. * * * 1415 1415 1660 1865 2185
H 2, мм . * * * 1415 1415 1660 1865 2185

* Розміри уточнюються при замовленні


Технічні характеристики, розміри і маса трансформаторів типу ТС (З) ГЛ з епоксидної ізоляцією типу " GEAFOL " в захисному кожусі ( IP 21) 6(10) кВ/0,4 кВ

(виводи шин через дах).

Номінальна потужність, кВА 100 160 250 400 630 1000 1600 2500
L 1,мм * * * 315 300 380 345 470
L 2,мм * * * 315 355 380 400 420
H 1,мм * * * 1825 1825 1985 2265 2585
H 2,мм * * * 1750 1750 1910 2265 2585

*Розміри уточнюються при замовленні

Габаритні і приєднувальні розміри трансформаторів типа ТС (З) ГЛ з епоксидної ізоляцією типу"GEAFOL"

в защитном кожухе (IP21) 6(10) кВ/0,4 кВ (під'єднання кабелем)
