Підстанції трансформаторні загальнопромислові потужністю 250, 400, 630, 1000, 1600, 2500 кВА

Підстанції трансформаторні загальнопромислові потужністю 250, 400, 630, 1000, 1600, 2500 кВА на напругу 6, 10 кВ призначені для прийому, перетворення і розподілу електричної енергії трифазного змінного струму частотою 50 Гц. Застосовується в системах електропостачання промислових підприємств в районах з помірним кліматом для установки всередині неопалюваних приміщень.

Умови експлуатації підстанції трансформаторної загально:

• висота над рівнем моря не більше 1000 м;
• атмосферний тиск від 86,6 кПа (650 мм рт.ст.) до 106,7 кПа (800 мм рт.ст.);
• температура навколишнього повітря - 45ºС до +40ºС;
• відносна вологість повітря до 80% при температурі 20ºС;
• навколишнє середовище не вибухонебезпечне, пожежобезпечна, що не містить струмопровідного пилу, хімічно активного газу і випарів.

Підстанції трансформаторні загальнопромислові не призначені для роботи в умовах різких поштовхів, ударів, сильної тряски, а також на рухомих установках і в шахтах. КТПУ відповідає ТУ 16-674.029-84, ДСТУ 3399-96 (ГОСТ 14695-97), IEC 694 (1980).

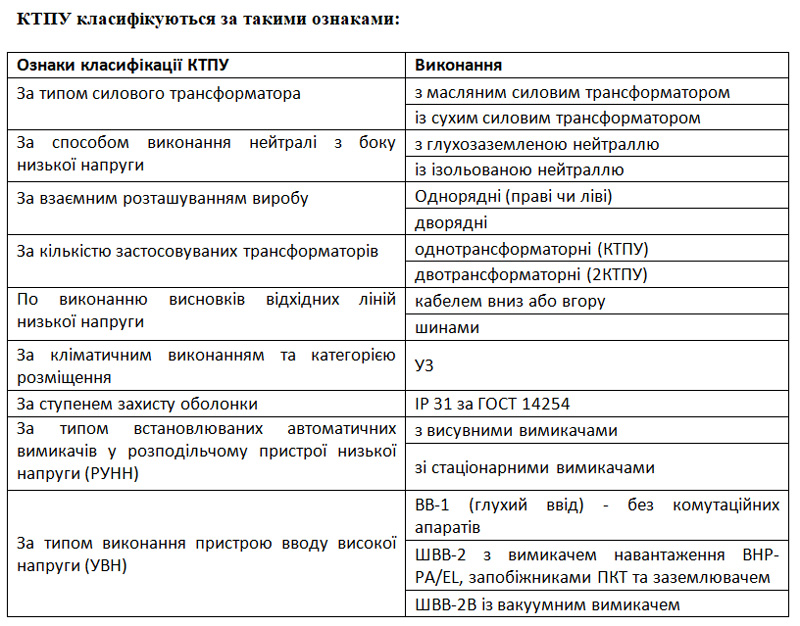

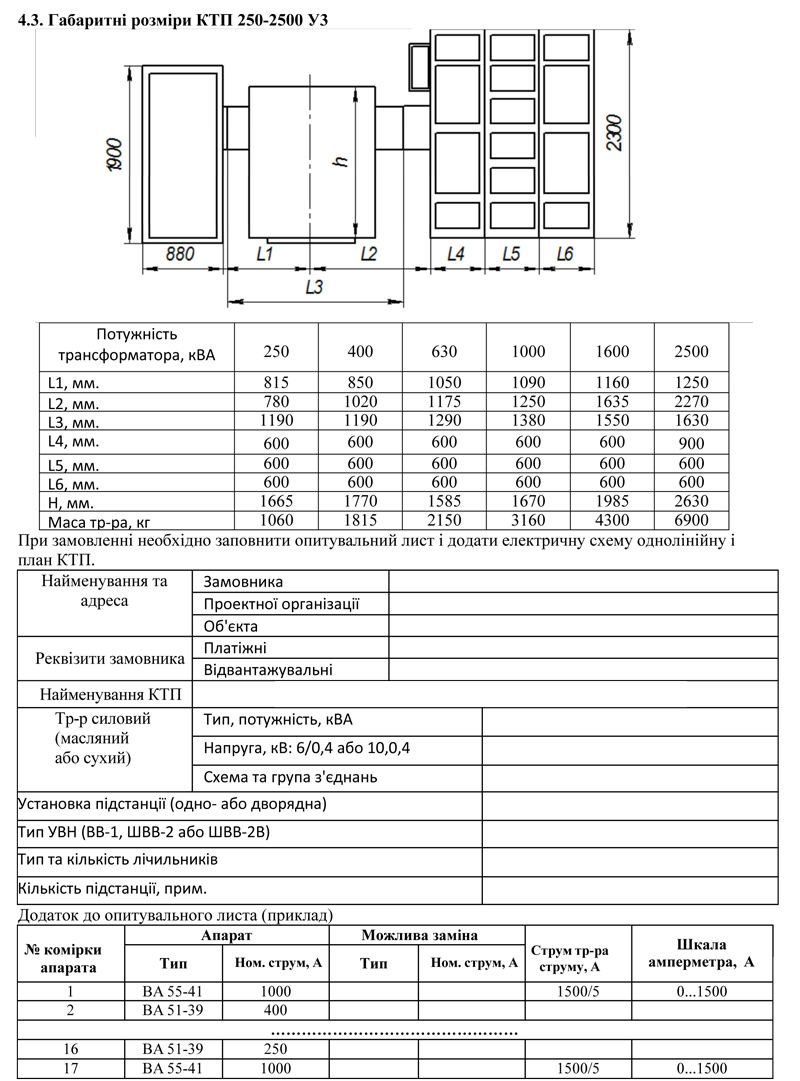

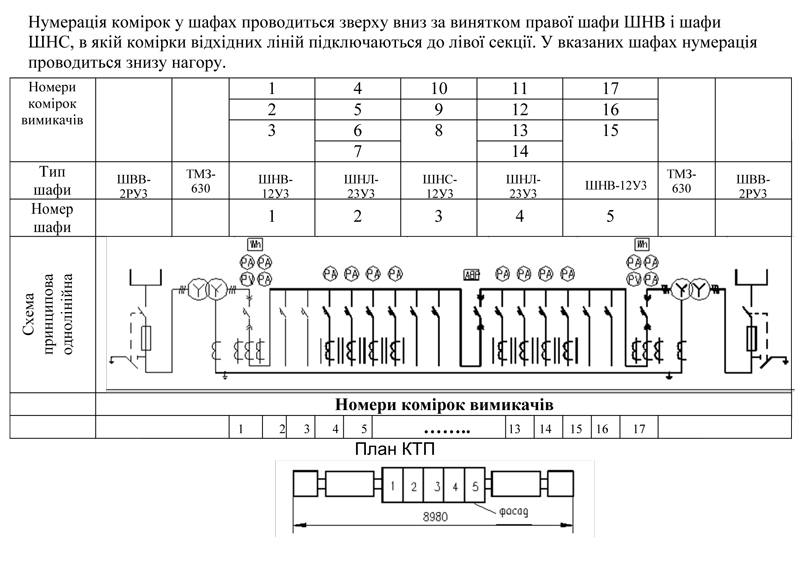

В дворядних підстанціях передбачений шинний міст. Відстань між фасадами протилежних рядів (на замовлення) - 1800, 2300 або 2800мм. На замовлення можливе виготовлення шинних мостів нестандартних розмірів.
УВН допускає можливість приєднання до двох високовольтних кабелів перетином 3х150 мм ?. На замовлення можливе виготовлення УВН інших типів-з трансформаторами струму, трансформаторами напруги, з організацією обліку по високій стороні, прохідного типу, з секціонуванням, з автоматичним включенням резерву та інші.

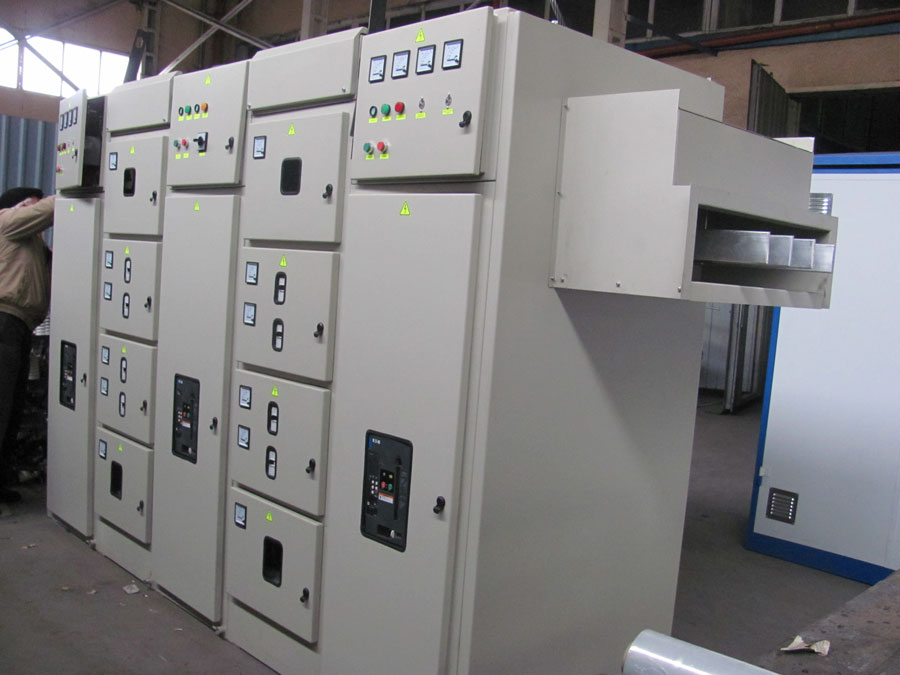

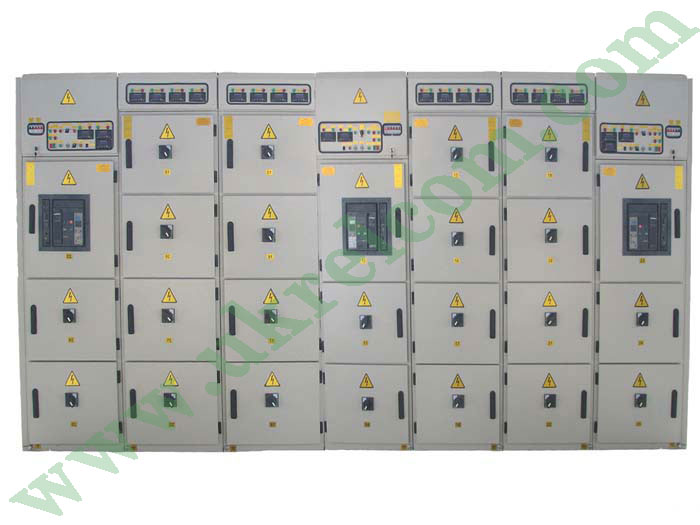

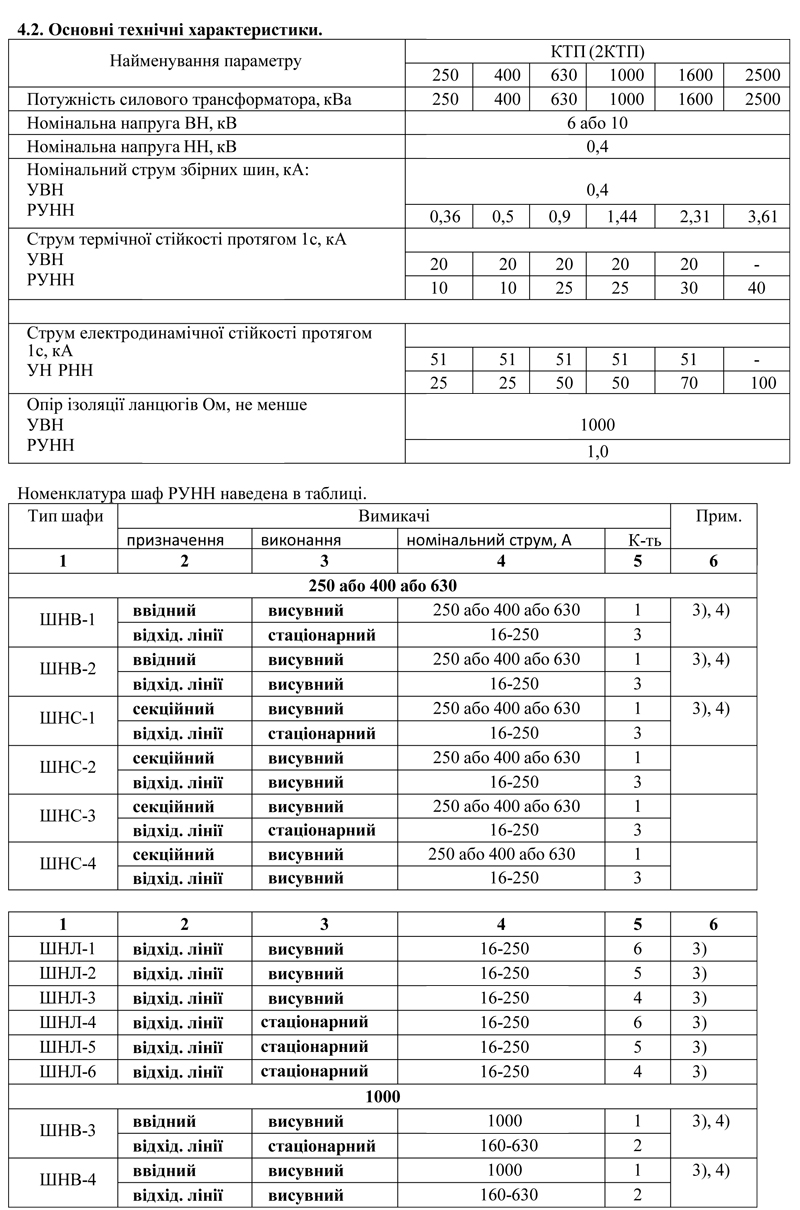

РУНН складається з набору шаф:
Шаф введення ШНВ;
Шаф відхідних ліній ШНЛ;
Шафи секційної ШНС - тільки для двохтрансформаторної КТПУ;
Шинопровода - тільки для дворядної двохтрансформаторної КТПУ;
Шафа обліку (на замовлення);
Шафа сигналізації (на замовлення).
У шафах РПНН встановлені автоматичні вимикачі: на вводі і секціонуванні - висувного виконання; на лініях, що відходять - стаціонарного або висувного типу. Релейная апаратура, амперметри, вольтметри і облік розташовані у верхній частині шафи. За замовленням можливий облік в окремій шафі. Конструкція шаф РПНН зі стаціонарними вимикачами забезпечує оперування приводами вимикачів при закритих дверях. У шафах РПНН забезпечена можливість підключення кабелів діаметром до 150 мм? в кількостях забезпечує відведення номінального струму кожного вимикача.
Шафи ШНВ (на замовлення) забезпечують можливість підключення шинопроводів.
У двотрансформаторних КТП передбачено секціонування і (на замовлення) автоматичний введення резерву.
На замовлення виконуються в КТП захисту від перевантажень. На замовлення вироби комплектуються установками для компенсації реактивної потужності.

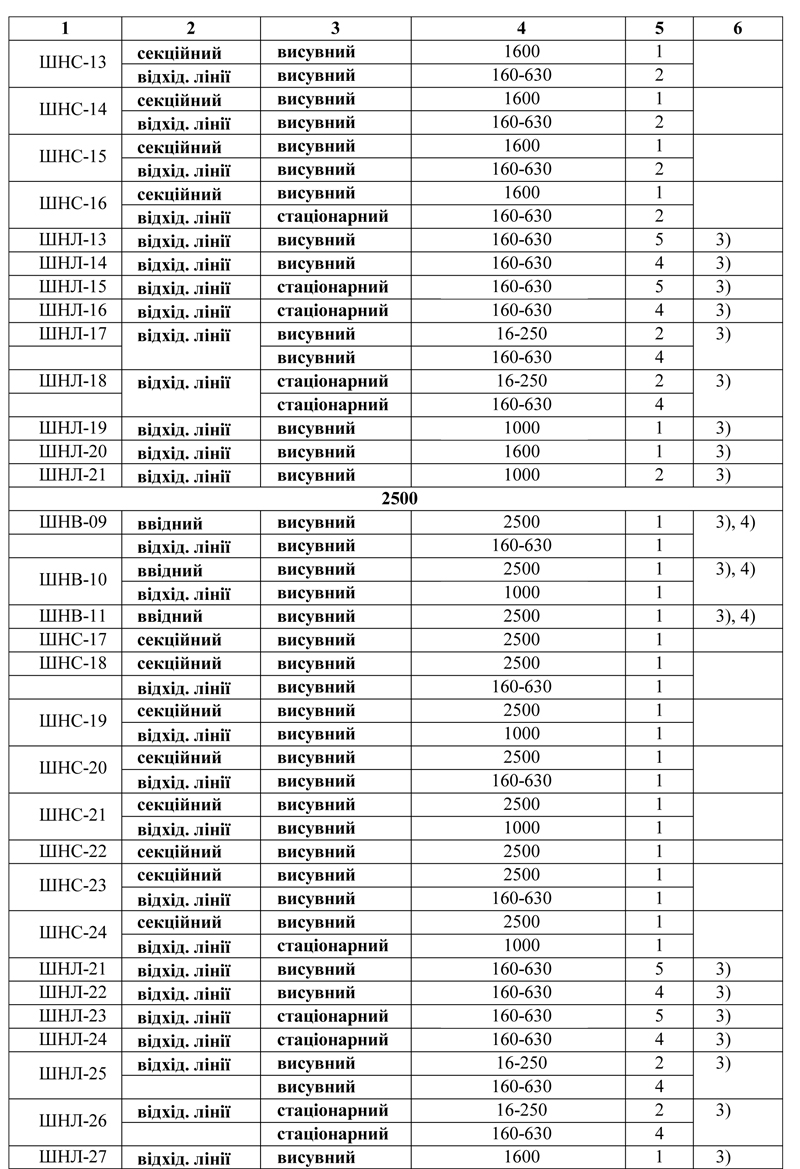

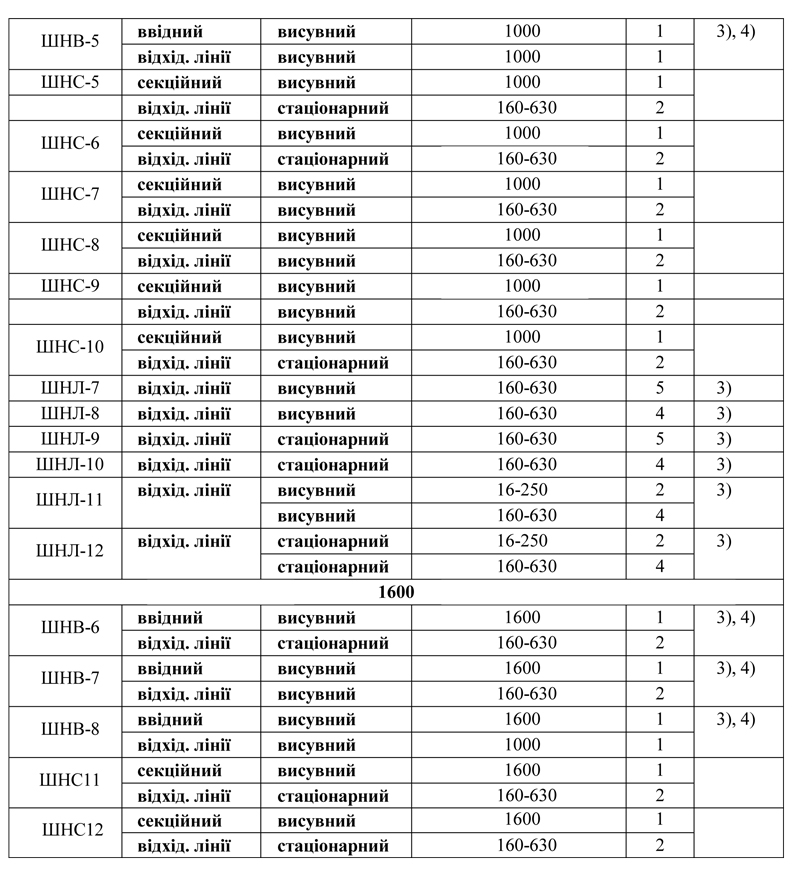

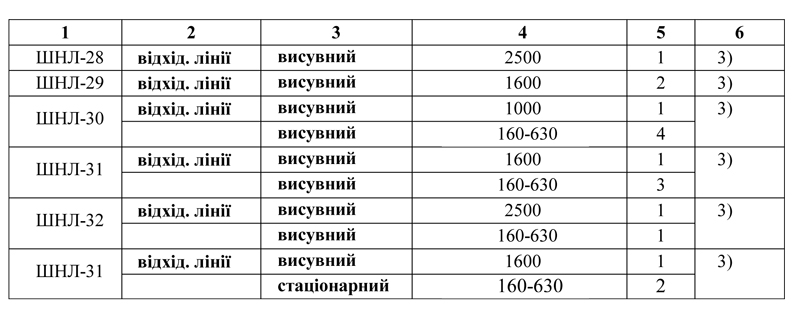

1) Шафи на замовлення комплектуються автоматичними вимикачами ВАТ «Контактор» г.Ульяновск (Російська Федерація), ОЕZ (Чехія), EFEN (Німеччина), ETI (Словенія), фірм АВВ, Siemens, Merlin Gerin, Schneider Electric, Eaton та інші;
 2) Всі вступні шафи мають праве виконання;
 3) Є виконання з виходом на шинопровід дворядної КТП;
 4) Є виконання з виходом від збірних шин на магістральний шинопровід

Виробник залишає за собою право змінювати габаритні розміри без повідомлення замовника, тому просимо уточнювати габаритні розміри при необходімності.
