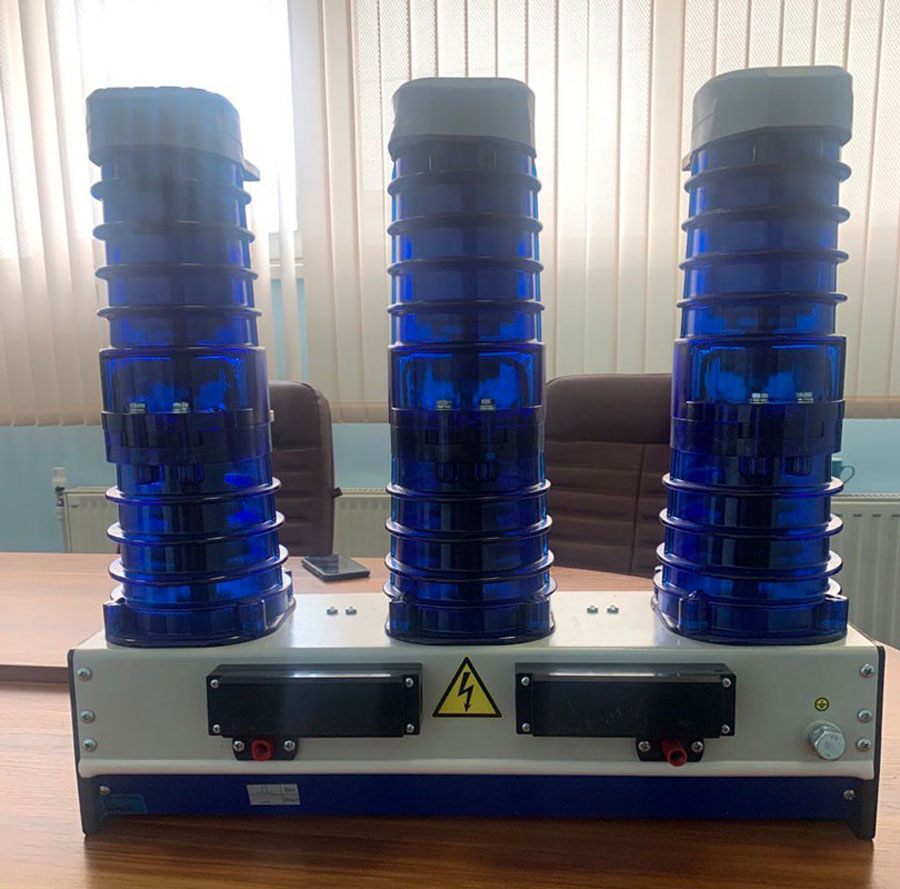

Вимикач вакуумний ВВ/EL
1. Призначення ВВ
ВВ призначені для комутації високовольтних електричних ланцюгів при нормальних і аварійних режимах в мережах трифазного змінного струму частотою 50 Гц з номінальною напругою до 10 кВ і номінальними струмами комутації 630, 800, 1000 А для систем з ізольованою і заземленою нейтраллю.
ВВ призначені для знову розроблювальних шаф КРП і КСО, для ретрофіта (реконструкції) КРП і КСО, що знаходяться в експлуатації, а також для застосування в якості розчіплювачів і засобів комутації в реклоузерах і інших пристроях, які здійснюють розподіл і споживання електричної енергії у всіх галузях народного господарства.
ВВ випускають відповідно до ТУ У 27.1–37920914–003:2021. ВВ відповідає вимогам МЕК 62271-100.
Управління ВВ здійснюється БУ відповідного виконання, що випускається відповідно до ТУ У 27.1–37920914–003:2021. БУ виконані у вигляді окремого модуля і входять в комплект поставки ВВ.

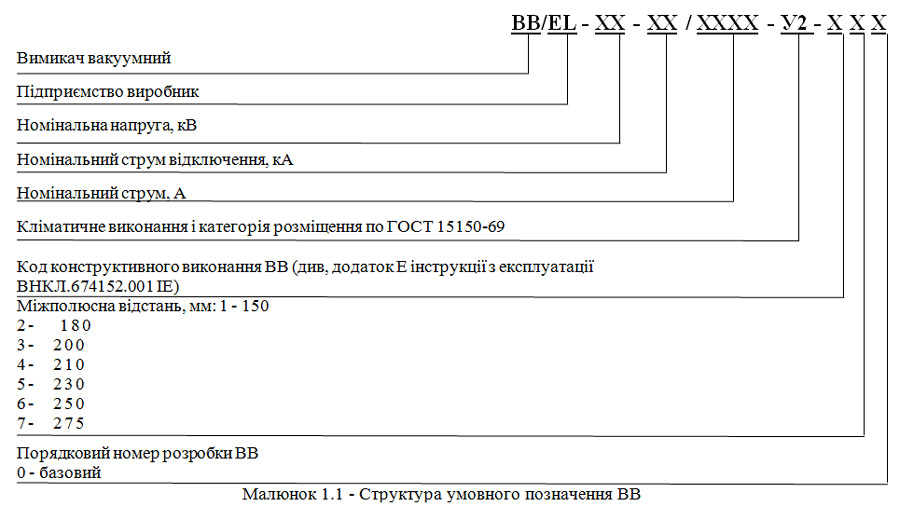

Структура умовного позначення ВВ представлена на малюнку 1.1.
Приклад умовного позначення в технічних документах ВВ на номінальну напругу 10 кВ, номінальним струмом відключення 20 кА, номінальним струмом 1000 А, кліматичного виконання У, категорії розміщення 2, конструктивного виконання 1, з міжполюсною відстанню 180 мм, базової розробки:
ВВ/EL - 10 - 20/1000 - У2 - 120 ТУ У 27.1–37920914–003:2021.

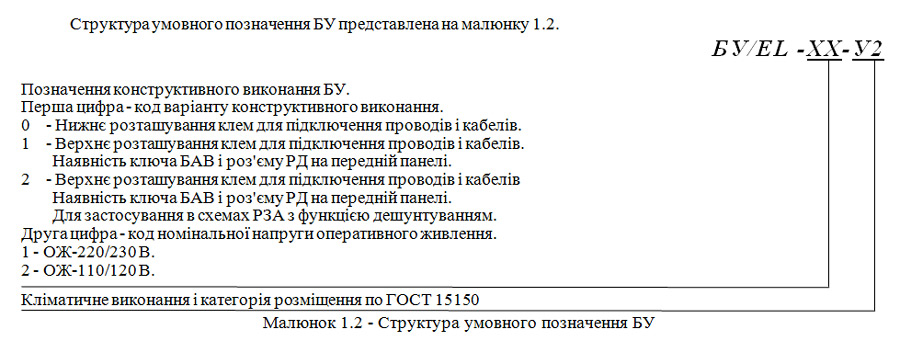

Структура умовного позначення БУ представлена на малюнку 1.2.
Приклад умовного позначення БУ в комплекті поставки ВВ, номінальною напругою оперативного живлення (ОЖ) 230 В змінного струму, кліматичного виконання У, категорії розміщення 2 по ГОСТ 15150-69, варіанти конструктивного виконання 1:
Блок управління БУ/EL -11-У2
2. Технічні характеристики

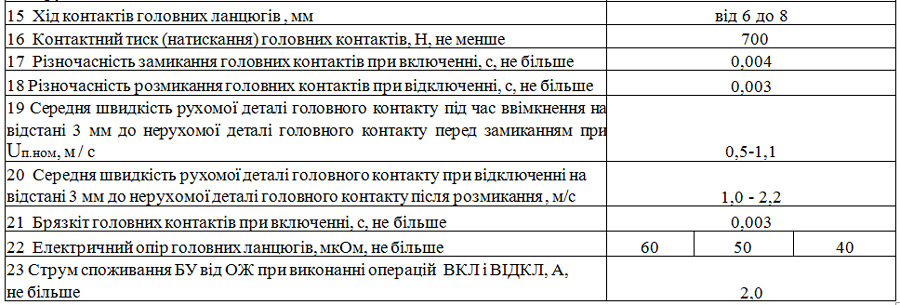

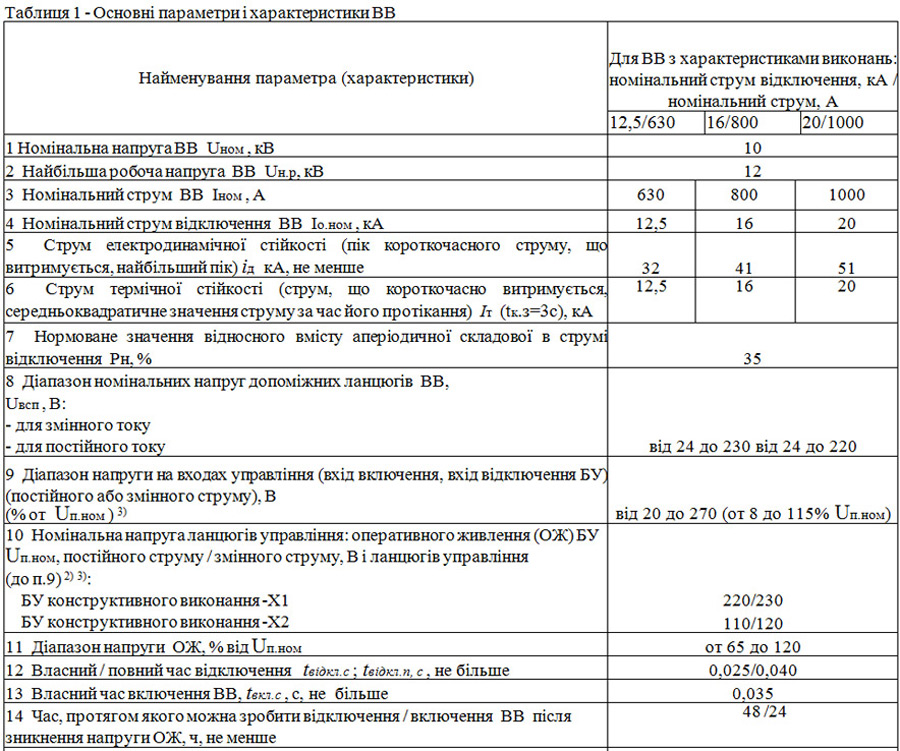

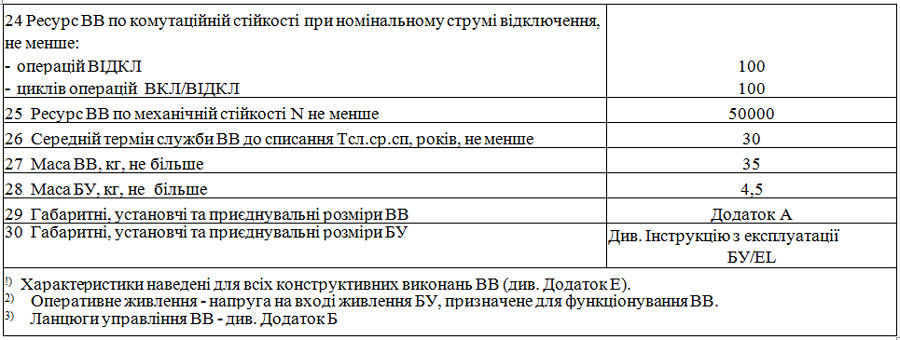

Основні параметри та характеристики виконань ВВ наведені в таблиці 1.
Умови експлуатації
Кліматичне виконання і категорія розміщення У2 по ГОСТ 15150-69.
Робочі умови експлуатації ВВ:
- верхнє значення температури навколишнього повітря плюс 55 С;
- нижнє значення температури навколишнього повітря мінус 45 С;
- верхнє значення відносної вологості повітря 100% при температурі плюс 25 ° С (з конденсацією вологи);
- верхнє значення атмосферного тиску 106,7 кПа (800 мм рт.ст.);
- нижнє значення атмосферного тиску 86,6 кПа (650 мм рт.ст.);
- атмосфера тип II (промислова) ГОСТ 15150-69.
3. Конструкція ВВ

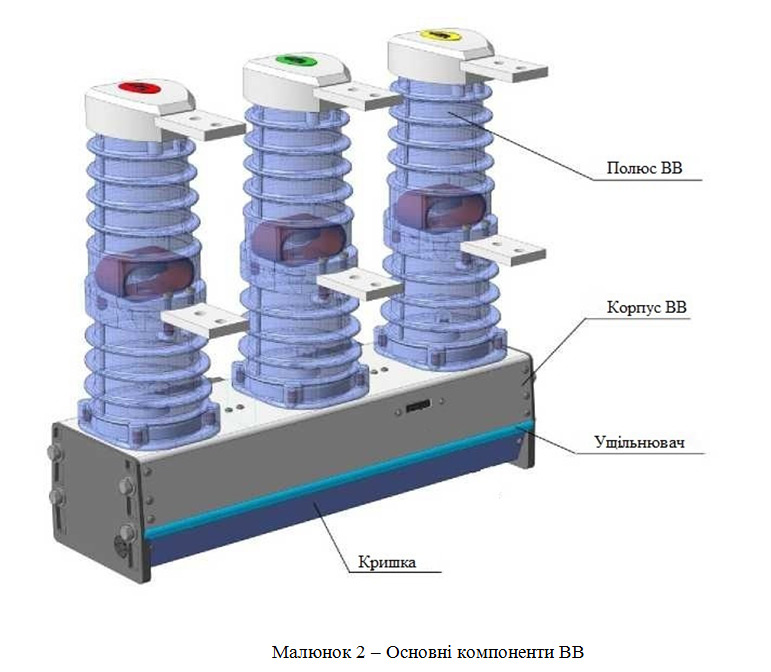

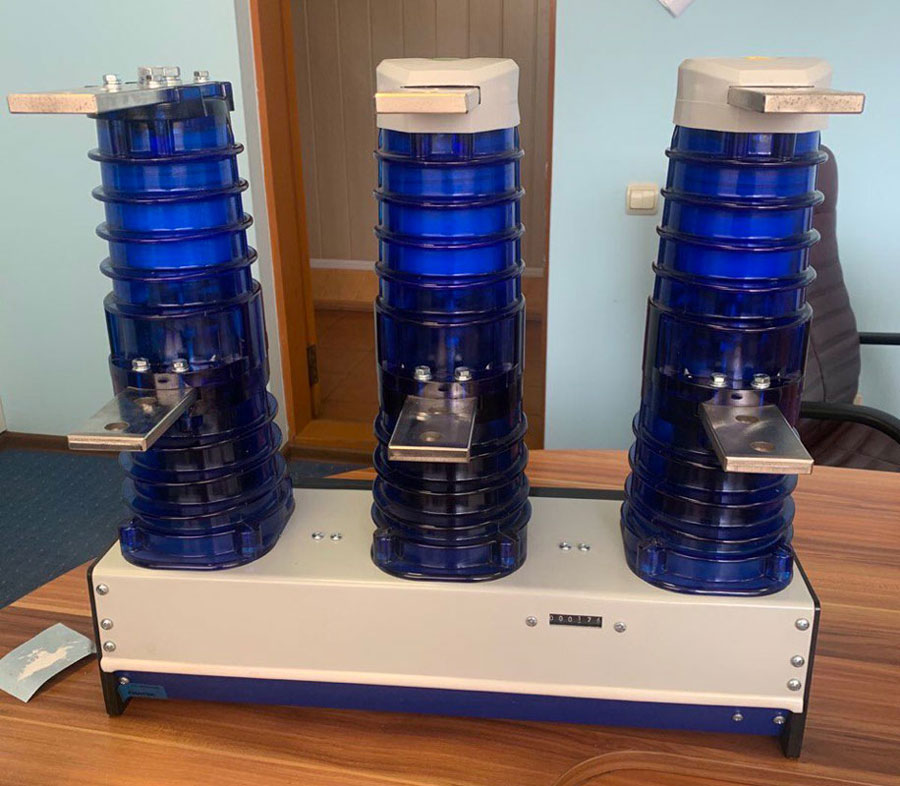

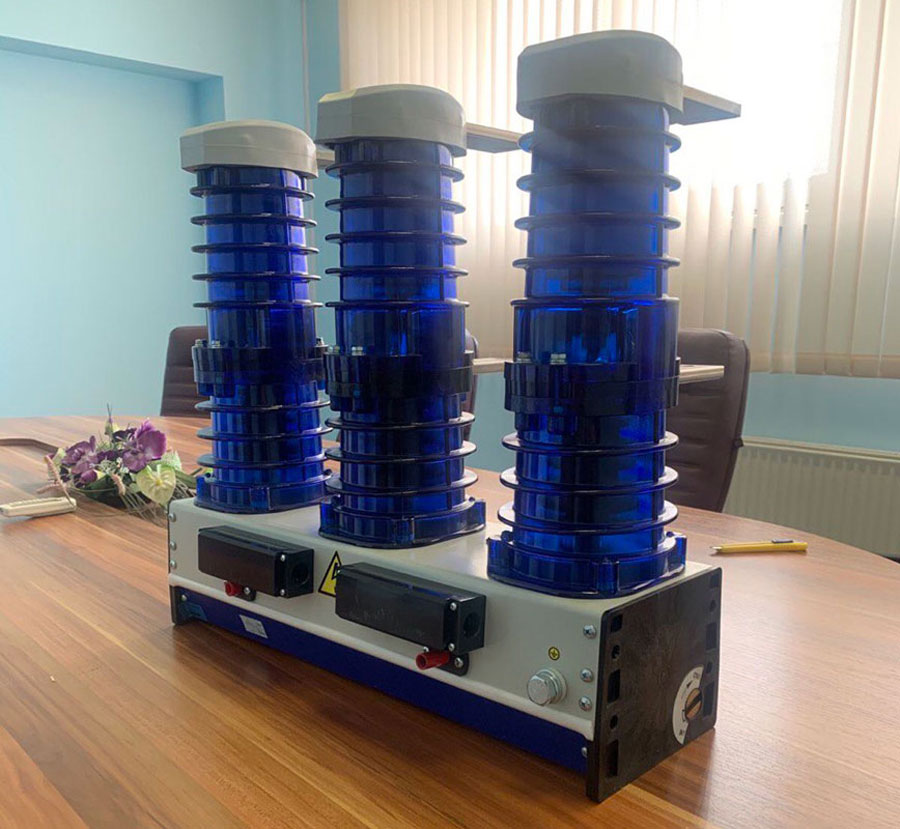

ВВ складається з трьох полюсів, які жорстко кріпляться на верхній частині корпусу ВВ див. Малюнок 2. Кожен полюс являє собою збірну конструкцію з міцного електроізоляційного матеріалу.

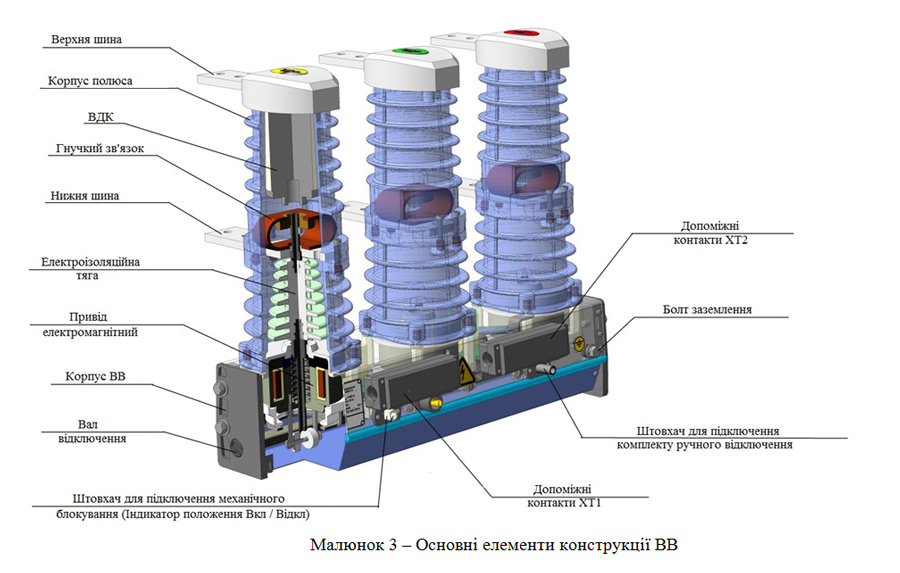

Основні елементи конструкції ВВ приведені на малюнку 3. Усередині кожного полюса розташовується основний виконавчий елемент ВВ - ВДК. Усередині ВДК у вакуумі розташовуються комутуючі контакти головних ланцюгів ВВ. При відключенні дуга гасне при переході струму через нуль. Вакуум володіє високою електричною міцністю, що гарантує відключення струму при розходженні контактів більше 1 мм. ВДК додатково покривається еластичною ізоляцією, виконаною за спеціальною технологією. Додаткова ізоляція надійно захищає ВДК і внутрішній простір від поверхневого пробою, а також від пилу і вологи.
|
