Конденсаторні установки ККУ - 0,4
Конденсаторні установки ККУ - 0,4 забезпечують автоматичну компенсацію реактивної потужності навантажень споживачів трифазних електричних ланцюгів частотою 50 і 60 Гц. Застосовуються для мереж з малим рівнем струмів вищих гармонік.
Режими управління: ручний і автоматичний.
Автоматичний режим забезпечує попереднє програмування екплуатаціонние параметрів: чутливість, час реакції, добовий графік роботи, закон управління - за потребою.
Установки виготовляються відповідно до ТУ У 31.2-22063797-008-2009.
Установки мають вбудовані захисту від: електричної перевантаження, короткого замикання, зниження напруги, перегріву.
|

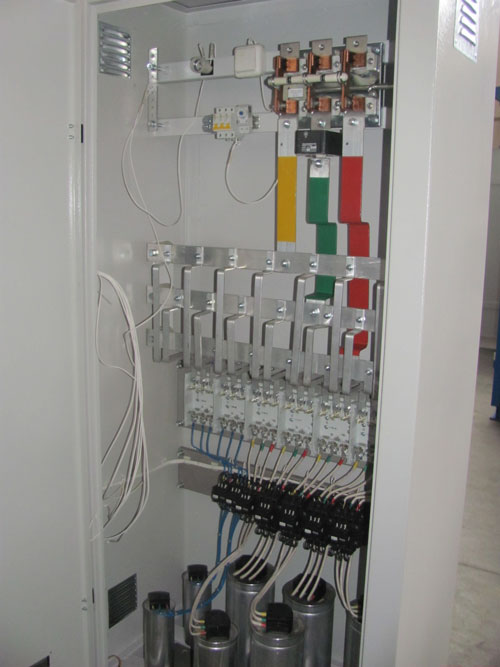

ПРИКЛАД КОМПЛЕКТАЦІЇ конденсаторні установки НА БАЗІ ЦІ
1. Вступний апарат - рубильник типу ВР-32
2. Регулятор реактивної потужності PFC.
3. плавкі NH-OOC Komby (gL / gG).
4. Контактори силові спеціальні CEM CN.
5. Силові конденсатори KNK.
Формулювання ЗАМОВЛЕННЯ.
При формуванні замовлення необхідно вказати:

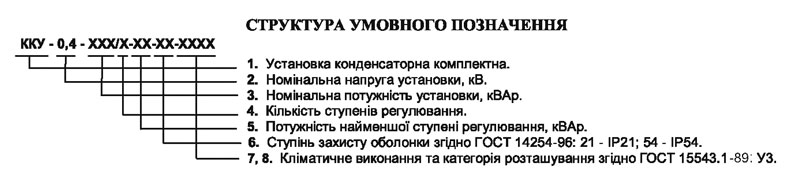

1. Тип ящика згідно структурного умовного позначення.
2. Для установок навісного виконання із ступенем захусту IP54 - кількість і місця установки сальникових вводів.
3. Для установок потужнистю 150кВАр і вище - спосіб підведення напруги живлення (шинами або кабелем).
4. Особливі вимоги
ПРИКЛАД ЗАПИСУ ПРИ ОФОРМЛЕННІ ЗАМОВЛЕННЯ
Приклад: Установка конденсаторна КК-0,4-100 / 5-10-21У3, введення кабелем, ТУ У 31.2-22063797-008-2009. Strong>
КОМПЛЕКТНІСТЬ
У комплект поставки установки входити:
1. Установка RRE - 0,4, замовлення типовиконань.
2. Ключ для відкриття дверей - 1 шт.
3. Експлуатаційні документи:
- паспорт з відміткою технічного контролю;
- технічний опис і інструкція з експлуатаційної установки;
- технічний опис і інструкція з експлуатації на пристрій автоматичного регулювання.
Виробник залишає за собою право змінювати габаритні розміри без повідомлення замовника,
тому просимо уточнювати габаритні розміри при необходімності.

|
