Роз'єднувач РЛНД 10/400
Роз'єднувач РЛНД 10/400 кВ призначений для включення та відключення під напругою знеструмлених ділянок трифазного ланцюга високої напруги, а також роз'єднувач РЛНД застосовується для заземлення відключених ділянок за допомогою стаціонарних заземлювальних ножів.
У роз'єднувачі РЛНД 10/400 було покращено механізм увімкнення/вимкнення, що забезпечує безпеку, надійність та довговічність пристрою в різних умовах експлуатації.
Тривале допустиме навантаження роз'єднувача при температурі навколишнього середовища від 20°С до мінус 20°С, А-480.
|
Технічні характеристики РЛНД 10/400 кВ
|
Номінальна напруга, кВ |
10/400 |
|
Номінальний струм, А |
400 |
|
Струм термічної стійкості, кА |
12,5 |
|
Струм електродинамічної стійкості, кА |
32 |
|
Час протікання струму термічної стійкості кістки, сек |
1 |
|
Найбільша робоча напруга, кВ |
12 |
|
Номінальна частота, Гц |
50 |
|
Комутаційна здатність при відключенні: - струмів холостого ходу трансформаторів; А - зарядних струмів ненагруженніх ліній, А |
5
3,5
|
|
Номінальна напруга ланцюгів сигналізації та блокування, В |
220 |

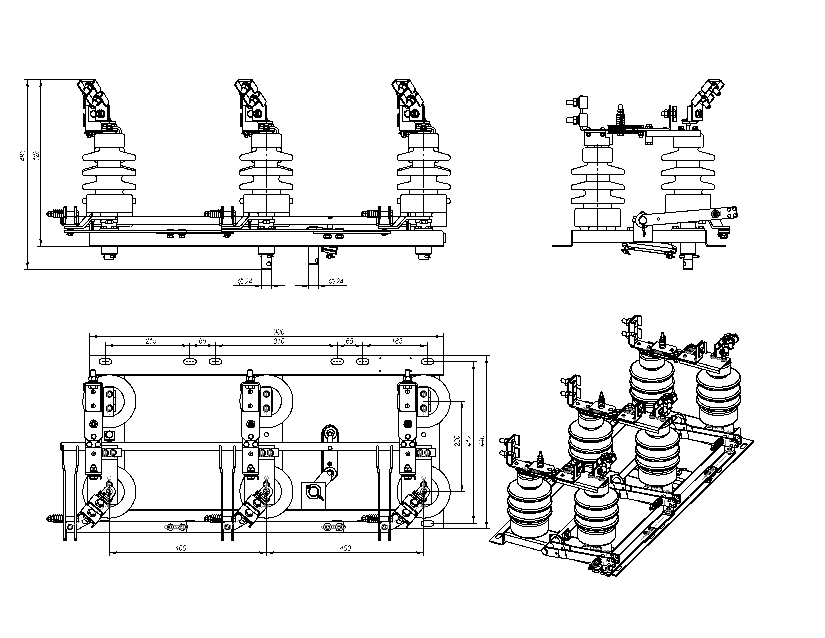

Виробник залишає за собою право змінити габаритні розміри без повідомления заказчика, тому просимо уточняти габаритні розміри при необхідності.
|
|
