Роз'єднувач РЛНД 10/400
Роз'єднувач РЛНД 10/400 кВ призначений для включення і відключення під напругою знеструмлених ділянок трифазного ланцюга високої напруги, а також роз'єднувач РЛНД застосовується для заземлення відключених ділянок за допомогою стаціонарних заземлюючих ножів.
У роз'єднувачі РЛНД 10/400 був поліпшений механізм включення / вимикання, що забезпечує безпеку, надійність і довговічність пристрою в різних умовах експлуатації.
Тривала допустима перевантаження роз'єднувача при температурі навколишнього середовища від 20º С до мінус 20º С, А-480.
|

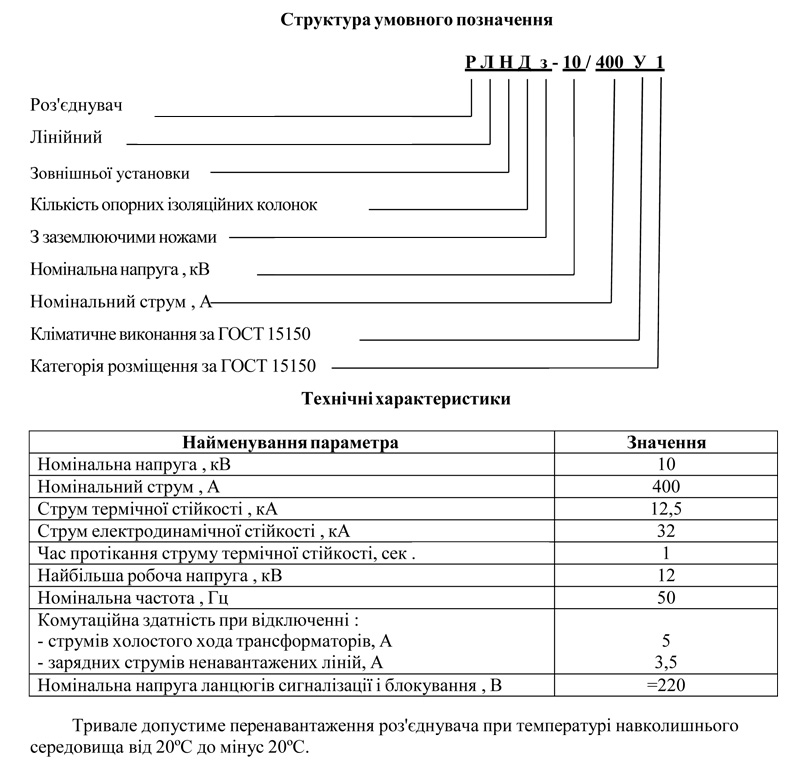

Технічні характеристики РЛНД 10/400 кВ
|
Номінальна напруга, кВ |
10 |
|
Номінальний струм, А |
400 |
|
Струм термічної стійкості, кА |
12,5 |
|
Струм електродинамічної стійкості, кА |
32 |
|
Час протікання струму термічної стійкості, сек |
1 |
|
Найбільша робоча напруга, кВ |
12 |
|
Номінальна частота, Гц |
50 |
|
Комутационная здатність при відключенні: - струмів холостого ходу трансформаторів, А - зарядних струмів ненагруженніх ліній, А |
5
3,5
|
|
Номінальна напруга ланцюгів сигналізації і блокування, В |
220 |
|
|
